Señales de sensores automotrices
Las señales de sensores automotrices permiten que la ECU conozca posición, carga, temperatura, velocidad y condiciones de combustión en tiempo real. Con esas señales calcula inyección, encendido, mezcla, ralentí, emisiones y respuesta del acelerador.
La clave del diagnóstico está en entender que la ECU no interpreta cada sensor de forma aislada. Compara señales que deben coincidir entre sí. Por eso un código DTC identifica un circuito, un rango o una correlación anormal, pero no demuestra por sí solo que el sensor esté dañado.

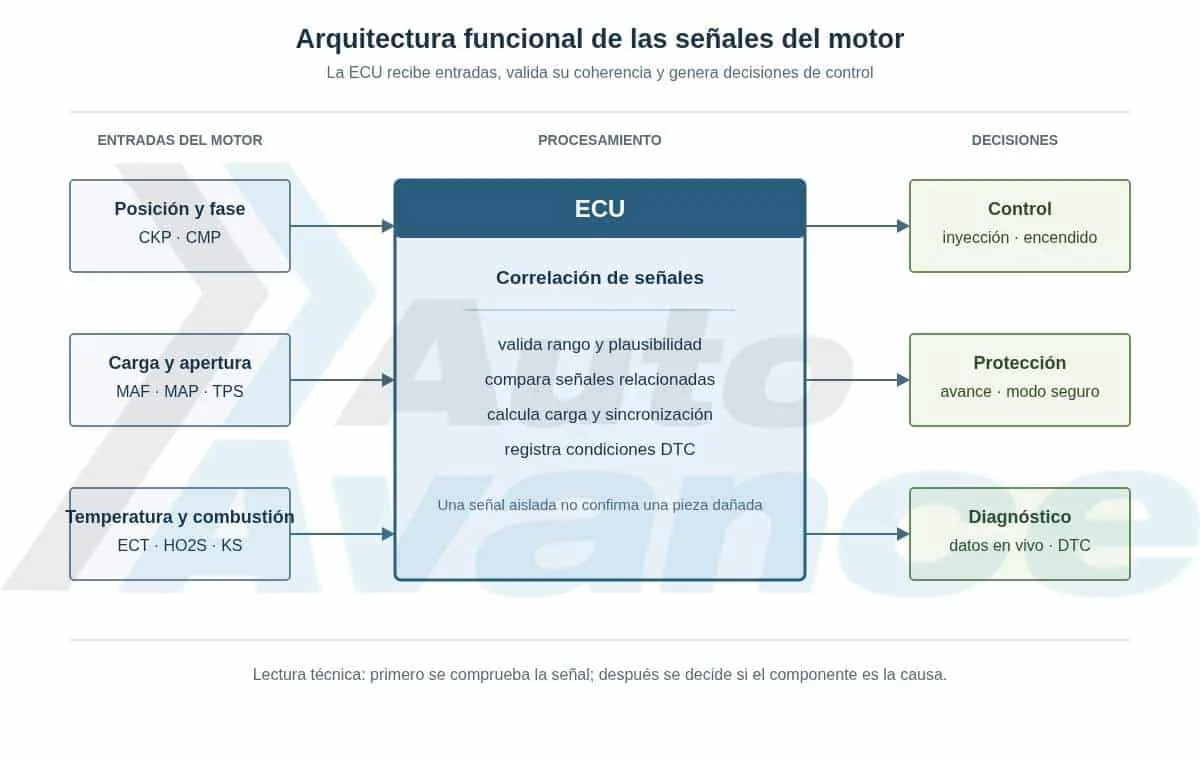

Una forma más útil de entender los sensores del motor
En lugar de memorizar una lista de componentes, conviene agruparlos según la pregunta que responden a la ECU.
| Pregunta de la ECU | Señales principales | Decisiones afectadas |
|---|---|---|
| ¿Dónde está el motor? | CKP y CMP | Sincronización de chispa, inyección y distribución variable |
| ¿Cuánta carga está solicitando? | MAF, MAP, TPS y, según el sistema, IAT | Masa de aire, combustible y respuesta al acelerador |
| ¿Está frío o caliente? | ECT | Arranque, enriquecimiento, ralentí, ventiladores y emisiones |
| ¿La combustión dejó oxígeno? | HO2S | Corrección de mezcla y evaluación del catalizador |
| ¿La combustión está detonando? | KS | Corrección temporal del avance de encendido |
| ¿Está funcionando la recirculación? | Sensor o realimentación EGR | Control de emisiones y verificación del flujo comandado |
| ¿A qué velocidad se desplaza el vehículo? | VSS | Desaceleración, cambios, ralentí y estrategias de emisiones |
Esta lectura por funciones ayuda a separar una señal defectuosa de una consecuencia secundaria. Por ejemplo, una mezcla pobre puede generar síntomas parecidos si el problema está en el MAF, en una fuga posterior al MAF, en el MAP, en una entrada de aire no medido o en la presión de combustible.
Sensores de posición y sincronización
CKP: la referencia angular del cigüeñal
El sensor CKP informa la velocidad de giro y la posición angular del cigüeñal. La ECU utiliza sus pulsos para determinar las RPM y establecer la referencia de chispa e inyección. En muchos sistemas, una rueda fónica con un tramo de referencia permite identificar la posición del cigüeñal.
Cuando la señal CKP desaparece o es incoherente, el motor puede no arrancar porque la ECU pierde una referencia esencial. También pueden aparecer arranque intermitente, apagado repentino o pérdida de sincronización. Los códigos P0335 y P0336 apuntan al circuito o al desempeño de esta señal; no autorizan a cambiar el sensor sin comprobar alimentación, masa, cableado y forma de onda.
CMP: fase del árbol de levas
El CMP informa la posición y la fase del árbol de levas. Al compararlo con el CKP, la ECU identifica el ciclo de cada cilindro y puede coordinar la inyección secuencial, el encendido y, cuando existe, el sistema VVT.
Un CMP defectuoso puede provocar arranque prolongado, pérdida de potencia o funcionamiento irregular. P0340 y P0341 se relacionan con el circuito o con el rango y desempeño de la señal. La prueba debe incluir la correlación CKP-CMP; una distribución fuera de punto, una rueda fónica dañada o un problema de sincronización mecánica también puede producir el mismo DTC.
Sensores que calculan la carga del motor
MAF: masa de aire que entra al motor
El MAF mide directamente la masa de aire que ingresa al motor. La ECU usa ese dato para estimar la carga y calcular el tiempo de inyección. Una contaminación en el elemento, una fuga después del sensor, una conexión deficiente o una señal fuera de rango puede producir mezcla incorrecta, tirones y pérdida de potencia.
Los códigos P0100 a P0103 se asocian con fallas de circuito, rango, desempeño o señal del MAF. Antes de condenarlo, conviene revisar el conducto de admisión, la alimentación, la masa, la continuidad y la plausibilidad del flujo respecto de las RPM y la apertura del acelerador.
MAP: presión absoluta del múltiple
El MAP mide la presión absoluta dentro del múltiple de admisión. La ECU puede combinarla con RPM, temperatura del aire, ECT y presión barométrica para calcular densidad y carga. En sistemas que no usan MAF, esta estrategia es central; en motores sobrealimentados pueden trabajar ambos sensores.
En ralentí, la presión del múltiple debe reflejar el vacío generado por el motor. Al abrir el acelerador, la presión aumenta. Una lectura fija, lenta o incoherente con la apertura del acelerador puede causar falta de fuerza, mezcla incorrecta, humo o ralentí irregular. Los códigos P0105 a P0109 identifican anomalías del circuito, rango, desempeño o intermitencia del MAP.
TPS: posición de la mariposa y plausibilidad del acelerador
El TPS informa el ángulo de apertura de la mariposa. La ECU lo utiliza para reconocer cambios rápidos de carga, ajustar combustible y encendido, controlar el ralentí y validar la demanda del conductor.
En un cuerpo de aceleración electrónico suelen existir dos pistas de posición redundantes. No basta con que una pista cambie de voltaje: ambas deben evolucionar de manera coherente. Saltos, zonas muertas o desacuerdo entre pistas pueden activar modo de protección y códigos P0120 a P0124 o P2135.
Sensores de temperatura, combustión y emisiones
ECT: temperatura real del refrigerante
El ECT informa la temperatura del refrigerante y, con ello, la condición térmica del motor. Durante un arranque en frío la ECU modifica enriquecimiento, ralentí y encendido. También usa esta señal para estrategias de ventilación, protección y control de emisiones.
Un ECT que informa una temperatura demasiado alta o demasiado baja puede causar arranque difícil, consumo elevado, mezcla excesivamente rica o activación incorrecta de los ventiladores. La comprobación debe comparar el dato del escáner con la temperatura real y revisar que la lectura cambie progresivamente desde el arranque hasta la temperatura de operación.
HO2S: retroalimentación de la mezcla y control del catalizador
El sensor de oxígeno anterior al catalizador informa el oxígeno residual de los gases y permite corregir la mezcla en lazo cerrado. El sensor posterior sirve principalmente para evaluar el comportamiento del catalizador al comparar la señal antes y después de la conversión.
Los códigos P0130 a P0135 pueden señalar problemas de circuito, respuesta o calentador en una posición concreta. P0420 y P0430, en cambio, describen una eficiencia del catalizador por debajo del umbral esperado. Una falla de mezcla, una fuga de escape, un encendido defectuoso o un sensor HO2S incorrecto pueden contribuir a esa condición; el código no identifica automáticamente una sola pieza.
KS: detección de detonación
El sensor KS detecta vibraciones características de la combustión detonante. Su elemento piezoeléctrico convierte esas vibraciones en una señal que la ECU analiza en relación con el régimen y la carga. Si identifica detonación, retrasa temporalmente el avance para proteger el motor.
El diagnóstico debe considerar el torque de instalación especificado para el motor, la superficie de montaje, el cableado y el ruido mecánico. Un sensor flojo, demasiado apretado, mal ubicado o sometido a interferencias puede alterar la estrategia de protección y reducir el rendimiento aunque el sensor no esté eléctricamente abierto.
EGR: confirmación de la recirculación
Según el diseño, el sistema EGR puede proporcionar realimentación de posición, presión o flujo. La ECU compara esa información con la orden enviada para verificar que la recirculación de gases ocurra en las condiciones previstas.
Una anomalía EGR puede relacionarse con pérdida de potencia, cascabeleo, emisiones elevadas o códigos de flujo insuficiente o excesivo. El diagnóstico debe diferenciar una falla del sensor de realimentación, una válvula trabada, un conducto obstruido, una fuga de vacío o un problema de control.
VSS: velocidad del vehículo
El VSS informa la velocidad de desplazamiento. La señal puede ser compartida entre la ECU, la transmisión, el ABS y otros módulos. Se utiliza para desaceleración, cambios, control de ralentí y estrategias de emisiones.
Una señal errática puede causar velocímetro incorrecto, cambios anormales o estrategias de desaceleración inadecuadas. P0500 y P0501 apuntan a problemas de circuito, ausencia, rango o desempeño de la señal de velocidad; también se deben revisar el origen de la señal y la comunicación entre módulos.
Método de diagnóstico
Paso 1: definir la condición de falla
Registrar síntomas, temperatura, carga, momento de aparición y códigos almacenados o pendientes. Un código intermitente merece atención aunque la lámpara no permanezca encendida.
Paso 2: comprobar alimentación y masa
Revisar tensión de batería, alimentación del sensor, referencia de 5 V cuando corresponda, masa y caída de tensión bajo carga. Una referencia compartida en corto puede alterar varios sensores al mismo tiempo.
Paso 3: inspeccionar el circuito
Examinar conectores, terminales, sellos, empalmes, rozaduras y contaminación. Comprobar continuidad y cortocircuitos con el circuito desenergizado y siguiendo el diagrama específico del vehículo.
Paso 4: observar la señal
Usar el escáner para evaluar el dato en vivo y buscar coherencia entre sensores relacionados. Luego, usar multímetro cuando la señal sea estática o de baja frecuencia. También, usar osciloscopio para CKP, CMP, TPS, MAF y otras señales cuya forma, frecuencia o sincronización sea determinante.
Paso 5: comparar y provocar la condición
Comparar CKP con CMP, MAF o MAP con TPS, ECT con temperatura real y HO2S con fuel trims y condiciones de operación. Después de reparar, borrar los códigos, repetir la prueba y confirmar que la señal se mantenga estable.
Este método se refuerza con una base ordenada de diagnóstico electrónico automotriz, especialmente cuando el DTC describe una correlación y no una pieza concreta.
Evitar reemplazos innecesarios
Un sensor no se diagnostica por el síntoma que produce ni por el nombre del código. Se diagnostica comprobando si recibe la alimentación correcta, si entrega una señal válida y si esa señal coincide con las demás condiciones del motor.
Por eso, cuando varias señales de sensores automotrices parecen fallar a la vez, primero se debe buscar una causa común: masa deficiente, referencia de 5 V alterada, alimentación compartida, daño en el arnés, entrada de aire no medido o un problema mecánico de sincronización. La ECU sabe lo que está pasando porque compara señales; el técnico debe hacer lo mismo.
Sensores importantes del motor
Sensores importantes del motor son los responsables directos de que un vehículo tenga fuerza, buena respuesta y una mezcla correcta y eficiente. En los motores antiguos, estos ajustes se realizaban de forma mecánica mediante tornillos, diafragmas y control de vacío; hoy, esa misma lógica la ejecuta la ECU utilizando señales eléctricas provenientes de sensores estratégicos.
Sensores importantes del motor como el TPS, el MAF y el MAP reemplazan el criterio manual del ajuste tradicional por cálculos electrónicos precisos. Comprender su función permite interpretar por qué un motor moderno pierde potencia, responde mal o trabaja fuera de rango, incluso cuando mecánicamente aparenta estar en buen estado.
¿Cuáles son los sensores importantes del motor y por qué influyen en la potencia?
Dentro del sistema de gestión electrónica, existen tres sensores que determinan directamente la carga del motor, la cantidad de combustible inyectado y la respuesta al acelerador. Estos sensores trabajan de forma coordinada para que la ECU tome decisiones correctas en tiempo real.
- Tambien te puede interesar: Sensores del motor
Sensor TPS: referencia directa de la demanda del conductor
El sensor TPS cumple la función de informar a la ECU cuánto se está abriendo el acelerador, es decir, cuánta potencia está solicitando el conductor. En los sistemas antiguos, esta información se transmitía de manera mecánica; hoy se traduce en una señal eléctrica proporcional al ángulo de la mariposa.
Cuando el TPS falla, el motor se siente torpe, presenta vacíos al acelerar, tironeos o una respuesta lenta e imprecisa. Estas condiciones suelen generar códigos de falla entre P0120 y P0124, indicando incoherencias entre la señal del sensor y el movimiento real del acelerador.
Sensor MAF: control de la cantidad real de aire aspirado
El sensor MAF es uno de los sensores importantes del motor porque mide la masa real de aire que ingresa al sistema de admisión. Con esta información, la ECU calcula con precisión cuánta gasolina debe inyectar para mantener la mezcla adecuada bajo cualquier condición de carga.
Cuando el MAF está contaminado o dañado, el motor pierde fuerza, aumenta el consumo de combustible y la mezcla se vuelve inestable. El síntoma típico es una mala respuesta bajo carga, acompañado de códigos DTC entre P0100 y P0104.
Sensor MAP: interpretación electrónica de la carga del motor
El sensor MAP informa a la ECU la presión existente dentro del múltiple de admisión, lo que permite determinar la carga real del motor. En los sistemas antiguos esta variable se evaluaba por vacío; hoy se convierte en una señal eléctrica precisa.
Una falla en el MAP puede provocar arranques difíciles, ralentí inestable o detonación al acelerar. En muchos casos, el problema se percibe en el comportamiento del motor más que en una falla visual evidente. Los códigos más comunes asociados a este sensor van de P0105 a P0109.
Por qué entender los sensores importantes del motor mejora el diagnóstico
Cuando TPS, MAF y MAP trabajan de manera coherente, la ECU logra una mezcla correcta, potencia estable y una respuesta uniforme, replicando lo que antes hacía un ajuste fino realizado por un mecánico experimentado. Si uno de estos sensores falla, el motor pierde sincronía, de la misma forma que ocurría con un carburador mal regulado.
Comprender primero el principio de funcionamiento y luego interpretar la señal eléctrica es la base del diagnóstico electrónico moderno, tal como se enseña hoy en Auto Avance. Esta lógica permite pasar de cambiar piezas a diagnosticar con criterio técnico, optimizando tiempo, costos y resultados.
Sensores del motor que controlan la potencia del vehículo
Los sensores del motor son fundamentales para garantizar el mejor rendimiento de tu vehículo, ya que suministran a la ECU información precisa sobre flujo de aire, posición de componentes y condiciones de combustión. Sin datos fiables, la gestión de la potencia se ve comprometida y, por ende, el consumo de combustible y las emisiones pueden aumentar.
En este artículo analizamos en detalle cinco sensores del motor esenciales para optimizar la potencia: sensor de flujo de aire (MAF), sensor de posición del acelerador (TPS), sensor de oxígeno (O₂), sensor de detonación (Knock) y sensor de posición del árbol de levas (CMP). Conocer su funcionamiento y ubicación te permitirá anticipar fallas y mantener tu motor al máximo de su capacidad.
Importancia de los sensores del motor en la gestión de potencia
La gestión electrónica de un motor moderno depende de los sensores del motor para ajustar parámetros críticos como la cantidad de combustible inyectado, el encendido y la recirculación de gases. Cada sensor interactúa con la ECU en tiempo real, corrigiendo desviaciones y asegurando una combustión eficiente.
¿Cuáles son los sensores que controlan la potencia de mi vehículo?
Sensor de flujo de aire (MAF)
El sensor MAF mide el volumen de aire que ingresa al colector de admisión. La ECU emplea este dato para calcular con precisión la inyección de combustible, evitando mezclas ricas o pobres que reducen la potencia y aumentan el consumo.
Sensor de posición del acelerador (TPS)
El TPS informa la posición exacta del pedal de acelerador o de la mariposa electrónica. Gracias a esta señal, la ECU modula la respuesta del motor y adapta la entrega de par según la demanda del conductor, optimizando aceleración y desempeño.
Sensor de oxígeno (O₂)
Ubicado en el tramo de escape, el sensor O₂ analiza la proporción de oxígeno en los gases residuales. La ECU utiliza esta información para ajustar la mezcla aire-combustible en tiempo real, manteniendo un equilibrio que maximiza la potencia y minimiza emisiones contaminantes.
Sensor de detonación (Knock Sensor)
El Knock Sensor detecta vibraciones generadas por detonaciones prematuras en la cámara de combustión. Cuando la ECU recibe esta señal, retarda el avance del encendido para evitar daños y preservar el rendimiento óptimo del motor.
Sensor de posición del árbol de levas (CMP)
El sensor CMP monitoriza la posición del árbol de levas, diferenciando entre fases de admisión y escape. Con esta información, la ECU sincroniza la inyección de combustible y la chispa de encendido en el momento exacto, asegurando un ciclo de combustión eficiente.
Sinergia de sensores del motor y ECU para un rendimiento óptimo
Estos cinco sensores del motor trabajan en conjunto con la unidad de control para mantener el motor dentro de sus parámetros ideales. Un fallo en cualquiera de ellos puede traducirse en pérdida de potencia, aumento de consumo y posibles daños a largo plazo. Por ello, es esencial realizar mantenimientos preventivos y diagnósticos periódicos con escáner automotriz.
