Sensor MAF de salida analógica
El diagnóstico del sensor MAF de salida analógica comienza con la verificación de alimentación, masa y señal. La salida suele trabajar cerca de 0–5 V y aumenta cuando el motor recibe una mayor masa de aire.
Una lectura correcta debe responder con rapidez al acelerador, aumentar de forma progresiva y regresar de manera estable al nivel de ralentí. Una caída, interrupción o señal fija exige revisar el circuito completo antes de reemplazar el sensor.
Cómo funciona la señal analógica del sensor MAF
El sensor MAF mide la masa de aire que atraviesa el ducto de admisión. En los diseños de hilo caliente o película caliente, el elemento sensor cambia su condición térmica cuando el flujo de aire lo enfría. El circuito interno convierte esa variación en una señal que la ECU utiliza para estimar la carga del motor y calcular la inyección.
En un MAF de salida analógica, la relación general es directa: bajo flujo de aire produce bajo voltaje y alto flujo de aire produce alto voltaje. Esta relación no define por sí sola el pinout ni permite comparar dos vehículos diferentes. La calibración depende del fabricante, el número de parte y la estrategia de control.
La salida también puede estar integrada con el sensor IAT. En ese caso, el conector puede incluir alimentación o referencia, masa o MAF RTN, señal MAF, señal IAT y el retorno correspondiente. La posición física de cada terminal cambia entre aplicaciones.
Valores de referencia y forma de onda
Condición KOEO
Con el interruptor en posición ON y el motor apagado, compruebe primero la alimentación indicada por el diagrama eléctrico. Puede ser B+ o una referencia de 5 V, según el diseño. Compruebe después la masa y la señal con el procedimiento especificado para el vehículo.
No debe condenarse el sensor porque la señal KOEO no coincida con un valor memorizado de otro modelo. En esta condición, la prioridad es confirmar que llegan la alimentación correcta y una masa estable, y que no existe un corto que altere el circuito.
Motor en ralentí
Con el motor funcionando, un MAF analógico puede mostrar aproximadamente 0,6–1,2 V en ralentí. Este intervalo es orientativo. La altitud, el desplazamiento del motor, la temperatura, la carga auxiliar y la calibración pueden modificar la lectura.
La señal debe permanecer estable, con pequeñas variaciones relacionadas con la combustión normal. Una lectura fija, demasiado errática o que no corresponde con las RPM y la carga requiere comparar el voltaje con los datos del escáner y revisar el circuito.
Aceleración rápida y desaceleración
Durante una aceleración rápida, la señal puede subir hacia 4–4,5 V en algunas aplicaciones. La respuesta debe ser inmediata y progresiva. No debe presentar escalones sin relación con el movimiento del acelerador, interrupciones ni zonas muertas.
Al cerrar el acelerador, el voltaje debe descender. En una desaceleración total puede aproximarse al nivel bajo del circuito antes de regresar al valor de ralentí. El comportamiento exacto depende de la estrategia de combustible y de la aplicación.
La forma de onda de un osciloscopio permite observar fallas que un multímetro puede ocultar. Una señal con ruido excesivo, caídas breves o cortes durante el barrido de aceleración debe llevar a revisar terminales, arnés, masa y contaminación del elemento sensor.
Procedimiento de diagnóstico
1. Identificar el circuito
Obtenga el diagrama eléctrico del vehículo y confirme el número de parte del MAF. Identifique cada función por nombre de circuito. No determine el pinout solamente por la posición física del conector ni por la similitud con otro sensor.
Si el MAF integra IAT, separe las pruebas de flujo de aire y temperatura. La señal IAT no debe interpretarse como señal MAF. Un retorno compartido o una alimentación común puede alterar más de una lectura cuando existe una falla de cableado.
2. Comprobar alimentación y masa
Con KOEO, mida la alimentación entre el terminal correspondiente y la masa definida por el diagrama. Después mida la masa bajo carga. La continuidad estática no es suficiente: una resistencia elevada en el retorno puede producir una caída de tensión y desplazar la señal aunque el elemento MAF esté en buen estado.
Para complementar la interpretación de alimentación, retornos y señales, revise la guía de señales de sensores automotrices. La medición debe hacerse sin provocar daños en los terminales ni abrir el aislamiento del arnés.
3. Medir la salida con multímetro
Conecte el multímetro en voltaje de corriente continua y mida la señal con el sensor conectado, mediante back-probing o el método indicado por el fabricante. Registre la lectura en KOEO, ralentí, aceleración progresiva y aceleración rápida.
El valor debe cambiar con el flujo de aire. Una señal cercana a cero puede deberse a falta de alimentación, masa abierta, circuito de señal en corto o elemento sensor contaminado. Una señal cercana al máximo puede indicar corto a alimentación, circuito de retorno defectuoso o una salida fuera de rango.
La prueba de aceleración del sensor MAF ayuda a relacionar el cambio de voltaje con la respuesta real del motor. El resultado se interpreta siempre junto con RPM, posición del acelerador, carga y datos MAF del escáner.
4. Confirmar con osciloscopio y escáner
Use el osciloscopio cuando el multímetro muestre un valor aparentemente normal, pero existan tirones, pérdida de potencia o códigos intermitentes. Observe el barrido completo desde ralentí hasta la aceleración y el retorno posterior.
Compare el flujo MAF informado por el escáner con las RPM, la posición del acelerador, el MAP y la carga calculada. La ECU no evalúa el MAF de forma aislada. Una lectura eléctricamente posible puede ser implausible para las condiciones de operación.
Pinout: por qué no debe suponerse
El conector puede incluir alimentación B+, alimentación de 5 V, masa o MAF RTN y señal MAF. Cuando el sensor IAT está integrado, también puede incorporar alimentación, señal y retorno de temperatura. El número de terminales y la asignación cambian entre fabricantes y aplicaciones.
La nomenclatura MAF RTN identifica un retorno de señal en algunas arquitecturas, pero no autoriza a asumir que todos los vehículos usan el mismo circuito. La identificación correcta se realiza con el esquema eléctrico, el número de parte y la continuidad controlada hacia la ECU.
Una masa deficiente puede elevar, reducir o distorsionar la señal. Por esa razón, mida la caída de tensión durante el funcionamiento y no se limite a medir resistencia con el circuito desenergizado.
DTC relacionados con el MAF
Los códigos más relacionados son P0100, fallo del circuito MAF; P0101, rango o rendimiento del circuito; P0102, señal baja; y P0103, señal alta. Algunas aplicaciones también utilizan P0104 para una señal intermitente. La descripción exacta y el umbral de detección pueden variar por fabricante.
Un P0101 no demuestra automáticamente que el sensor esté dañado. La ECU compara el flujo calculado con RPM, carga, posición del acelerador, MAP y otros parámetros. Una fuga de admisión después del MAF puede introducir aire no medido y provocar una discrepancia sin que el elemento eléctrico esté defectuoso.
La revisión debe incluir el filtro de aire, el ducto entre el MAF y el motor, abrazaderas, sellos, conectores, alimentación, masa, continuidad y contaminación. También deben descartarse restricciones de admisión y condiciones que modifiquen la carga real del motor.
Para ampliar la relación entre circuito, rango, desempeño y señal, consulte los códigos de falla del sensor MAF. El código orienta la prueba; no reemplaza la medición eléctrica ni la comprobación de plausibilidad.
Errores frecuentes durante la prueba
El primer error es sustituir el sensor sin comprobar la masa. Una resistencia adicional en el retorno modifica la referencia usada por la ECU y puede simular un MAF contaminado o fuera de rango.
El segundo error es aplicar un pinout de otra marca o de otro motor. La forma exterior del conector no garantiza la función de cada terminal. El tercer error es utilizar un valor de ralentí como criterio universal sin considerar la aplicación, la altitud y la carga del motor.
También es incorrecto interpretar una señal fija sin revisar el circuito de alimentación. Antes de limpiar o reemplazar el elemento, compruebe el diagrama, la forma de onda, las fugas de admisión y la correlación entre los datos del escáner.
El estudio ordenado de estas mediciones puede complementarse con un curso de diagnóstico de sensores automotrices, especialmente cuando se requiere interpretar señales simultáneas de MAF, MAP, TPS e IAT.
Códigos de falla del sensor MAF
El sensor MAF (Mass Air Flow) es uno de los componentes más importantes en la gestión electrónica del motor. Su función es medir con precisión la masa real de aire que ingresa al motor, dato que la ECU utiliza para calcular la cantidad exacta de combustible a inyectar. Cuando este valor es erróneo, se altera la mezcla aire–combustible, afectando directamente el rendimiento, el consumo y la estabilidad del vehículo. Por eso, entender los códigos de falla del sensor MAF resulta clave para cualquier técnico automotriz.
En Auto Avance, durante nuestras prácticas de diagnóstico, recalcamos que muchas fallas comunes no provienen del componente en sí, sino de una interpretación incorrecta de sus señales. Por tanto, antes de reemplazar el sensor, es necesario analizar los parámetros eléctricos, revisar la masa o negativo, y comparar las lecturas en tiempo real con los sensores MAP y TPS.
Principales códigos DTC del sensor MAF
P0100 – Falla en el circuito del sensor MAF
Este código indica que la ECU ha perdido la referencia básica del flujo de aire. El motor presenta marcha mínima inestable, tirones y encendido del testigo Check Engine, síntomas típicos de una interrupción eléctrica o de un sensor desconectado.
P0101 – Rango o desempeño incorrecto del MAF
Aquí la señal está presente, pero no concuerda con la carga real del motor. El resultado es falta de potencia, respuesta lenta al acelerar y aumento en el consumo de combustible. Este código de falla del sensor MAF suele relacionarse con fugas en el ducto de admisión o lecturas distorsionadas por contaminación interna.
P0102 – Señal baja del sensor MAF
Cuando el voltaje de salida es inferior al esperado, la mezcla se vuelve pobre, generando apagones al ralentí y dificultad de arranque. Esto puede deberse a suciedad en el elemento sensor, fugas de vacío o problemas en la alimentación de 12 V o 5 V de referencia.
P0103 – Señal alta del sensor MAF
Provoca mezcla rica, humo negro y olor a combustible no quemado. En este caso, la ECU interpreta que entra más aire del real, inyectando exceso de combustible. Es común cuando hay contaminación por aceite o manipulación indebida del sensor.
P0104 – Señal intermitente del MAF
El motor presenta fallas aleatorias, jaloneos en aceleración y el testigo Check Engine aparece y desaparece. Suele originarse por conectores sulfatados, vibraciones internas del sensor o cableado dañado.
Diagnóstico técnico del sensor MAF
No basta con limpiar o sustituir el sensor MAF sin pruebas previas. Es imprescindible verificar voltajes de referencia, continuidad en el negativo, y observar la señal en tiempo real mediante escáner u osciloscopio. Además, debe analizarse la correlación con el sensor MAP y el TPS para confirmar si la falla proviene realmente del MAF o de otro subsistema que altera la lectura de aire.
Sensores importantes del motor
Sensores importantes del motor son los responsables directos de que un vehículo tenga fuerza, buena respuesta y una mezcla correcta y eficiente. En los motores antiguos, estos ajustes se realizaban de forma mecánica mediante tornillos, diafragmas y control de vacío; hoy, esa misma lógica la ejecuta la ECU utilizando señales eléctricas provenientes de sensores estratégicos.
Sensores importantes del motor como el TPS, el MAF y el MAP reemplazan el criterio manual del ajuste tradicional por cálculos electrónicos precisos. Comprender su función permite interpretar por qué un motor moderno pierde potencia, responde mal o trabaja fuera de rango, incluso cuando mecánicamente aparenta estar en buen estado.
¿Cuáles son los sensores importantes del motor y por qué influyen en la potencia?
Dentro del sistema de gestión electrónica, existen tres sensores que determinan directamente la carga del motor, la cantidad de combustible inyectado y la respuesta al acelerador. Estos sensores trabajan de forma coordinada para que la ECU tome decisiones correctas en tiempo real.
- Tambien te puede interesar: Sensores del motor
Sensor TPS: referencia directa de la demanda del conductor
El sensor TPS cumple la función de informar a la ECU cuánto se está abriendo el acelerador, es decir, cuánta potencia está solicitando el conductor. En los sistemas antiguos, esta información se transmitía de manera mecánica; hoy se traduce en una señal eléctrica proporcional al ángulo de la mariposa.
Cuando el TPS falla, el motor se siente torpe, presenta vacíos al acelerar, tironeos o una respuesta lenta e imprecisa. Estas condiciones suelen generar códigos de falla entre P0120 y P0124, indicando incoherencias entre la señal del sensor y el movimiento real del acelerador.
Sensor MAF: control de la cantidad real de aire aspirado
El sensor MAF es uno de los sensores importantes del motor porque mide la masa real de aire que ingresa al sistema de admisión. Con esta información, la ECU calcula con precisión cuánta gasolina debe inyectar para mantener la mezcla adecuada bajo cualquier condición de carga.
Cuando el MAF está contaminado o dañado, el motor pierde fuerza, aumenta el consumo de combustible y la mezcla se vuelve inestable. El síntoma típico es una mala respuesta bajo carga, acompañado de códigos DTC entre P0100 y P0104.
Sensor MAP: interpretación electrónica de la carga del motor
El sensor MAP informa a la ECU la presión existente dentro del múltiple de admisión, lo que permite determinar la carga real del motor. En los sistemas antiguos esta variable se evaluaba por vacío; hoy se convierte en una señal eléctrica precisa.
Una falla en el MAP puede provocar arranques difíciles, ralentí inestable o detonación al acelerar. En muchos casos, el problema se percibe en el comportamiento del motor más que en una falla visual evidente. Los códigos más comunes asociados a este sensor van de P0105 a P0109.
Por qué entender los sensores importantes del motor mejora el diagnóstico
Cuando TPS, MAF y MAP trabajan de manera coherente, la ECU logra una mezcla correcta, potencia estable y una respuesta uniforme, replicando lo que antes hacía un ajuste fino realizado por un mecánico experimentado. Si uno de estos sensores falla, el motor pierde sincronía, de la misma forma que ocurría con un carburador mal regulado.
Comprender primero el principio de funcionamiento y luego interpretar la señal eléctrica es la base del diagnóstico electrónico moderno, tal como se enseña hoy en Auto Avance. Esta lógica permite pasar de cambiar piezas a diagnosticar con criterio técnico, optimizando tiempo, costos y resultados.
Sensor MAF Sucio ¿En qué influye esto?
Sensor MAF , conocido como Mass Air Flow o Sensor de Flujo de Aire ,es el encargado de medir la cantidad de aire que ingresa por la admisión del motor, y de esta manera, la ECU calcula la inyección.
Quizás en algún momento notes que el consumo de combustible se incrementa, o que el auto pierde potencia al acelerar, pues bien, estos son síntomas de que el Sensor MAF está sucio y debes hacer una limpieza.

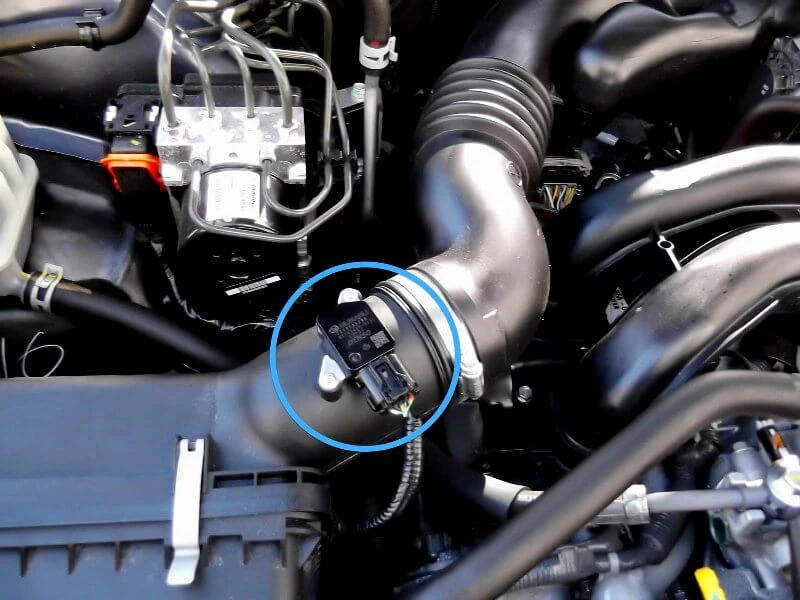

¿Dónde está localizado el Sensor de Flujo de Aire?
El sensor MAF está localizado en el ducto de admisión, justo después del filtro de aire, en la parte superior del motor y parte delantera.
En algunos modelos viene este sensor tiene 3 (tres) cables y en otros modelos hasta 6 (seis) cables.
La cantidad de cables depende de cada modelo, y corresponde a que en algunos sistemas el sensor MAF trae el Sensor IAT o sensor de temperatura de aire incorporado.
En el siguiente gráfico puedes observar una distribución de señales de un sensor MAF de 6 (seis) cables.
Sensor MAF sucio ¿Por qué se ensucia y cómo lo soluciono?

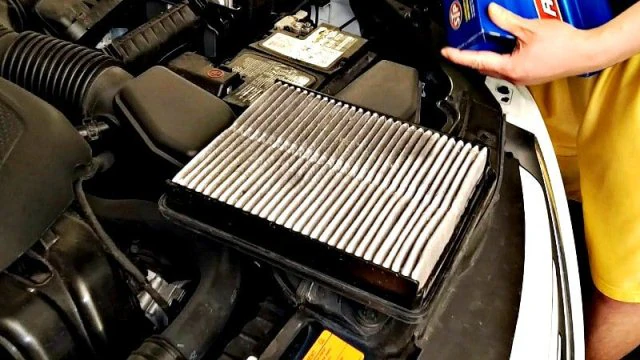

La principal causa de contaminación del sensor MAF, ocurre cuando no cambiamos a tiempo el filtro de aire, ya que las partículas de suciedad del exterior ingresan y contaminan el sensor.
Pero también ocurre, cuando el múltiple de admisión está demasiado contaminado de hollín, producto de una mala combustión del motor, o junta de culata en mal estado.
En estos casos el procedimiento que se debe seguir es el siguiente:
- Desconectar el Sensor MAF ( Mass Air Flow): Apagar el motor, coloque en parking con freno de emergencia y deje reposar el motor, ubique el sensor MAF en el colector de admisión y desconecte el plug del sensor, tenga precaución de no dañar el seguro del plug conector del sensor y tampoco de jalar por los cables.
- Retire el Sensor MAF y coloque sobre un lugar limpio: Retirar las abrazaderas de sujeción de la manguera de admisión para dejar libre, luego quite los tornillos del sensor y retire para ejecutar la limpieza sobre un espacio libre de suciedad.
- Aplique producto de limpieza de Sensor MAF: Inspeccione el Sensor e identifique los filamentos internos del sensor que se encuentran sucios, y proceda a aplicar una primera dosis de limpiador especial de sensores MAF de marca comercial. Si no cuenta con este producto, entonces puede usar alcohol industrial o isopropílico con un rociador. Aplique poco a poco y deje que la suciedad se retire con el mismo producto.
- Instalación del Sensor MAF: Proceda a limpiar el conector eléctrico y conecte nuevamente el sensor, ajustando los tornillos del sensor apropiadamente y las abrazaderas de la manguera de admisión.
Haga cambio del filtro de aire si es necesario y no utilice productos abrasivos sobre el filamento del sensor MAF, ni tampoco productos que puedan dañar el circuito electrónico del sensor MAF.
Recomendación Importante
Aprenda más sobre los sensores automotrices en nuestro Curso de Sensores Automotrices.
Sensor MAF
El Sensor MAF o Sensor de Flujo de Aire es un componente vital en motores de inyección electrónica. Puesto que mide la cantidad de aire que ingresa al motor y que alimenta la mezcla Aire-Combustible. Se ubica entre el filtro de aire y colector de admisión.
Si tienes problemas con este sensor de flujo de aire, estás buscando un repuesto, o comprar un sensor MAF primero te recomendamos leer esta Guía.
Voltaje del Sensor MAF
El sensor maf automotriz recibe señal de la computadora del motor o ecu. Este voltaje cuenta con un voltaje de referencia, un voltaje de retorno y masa. Para medir el voltaje debe usar un multímetro digital.
Para medir el voltaje de este flujómetro de aire, se debe tomar desde el conector del sensor y con una aguja de pinchar cableados, medir cada uno de los cables.
Se debe tener cuidado de no dañar los cables ya que puede afectar las señales en el futuro, e incluso causar un daño sobre la ECU.
Tabla de valores del Sensor MAF
| Condición de Prueba | Valor en Voltios | Observaciones |
| Voltaje general | 0 – 5 Voltios | En algunos modelos 1 a 5 Voltios |
| Motor en Ralentí o Marcha Mínima | 0.8 – 1.2 Voltios | Por debajo de este valor hay alerta de sensor defectuoso |
| Full Apertura de Mariposa | 4.5 – 5 Voltios | Carga Completa al Motor |
| Caída de Carga Brusca | 0.4 Voltios | Desaceleración Fuerte |
- Ralentí debe mantenerlo alrededor de 1 Voltios.
Cómo trabaja el Sensor MAF

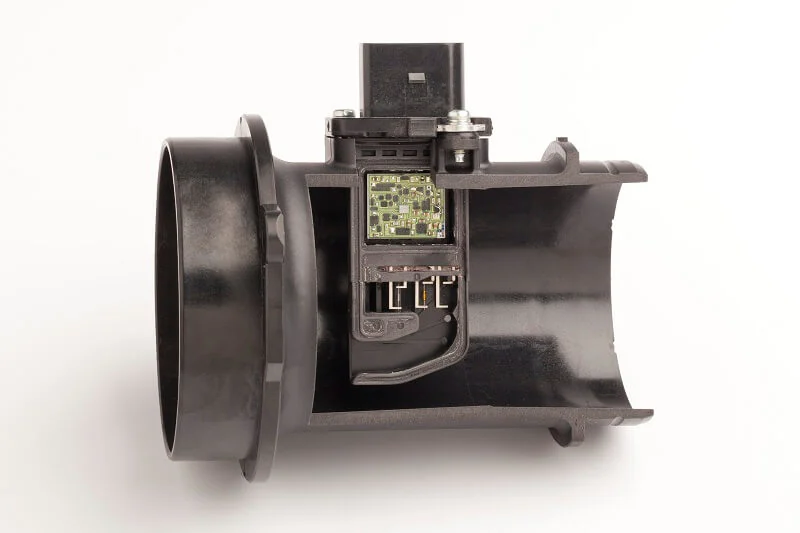

El sensor MAF (sensor de flujo y masa de aire) trabaja con un dispositivo conocido como flujometro, el cual, mide el desplazamiento volumétrico del aire de admisión.
Este flujometro físicamente es un hilo de alambre que normalmente se encuentra a muy alta temperatura, el flujo de aire que pasa por el colector de admisión elimina el calor del alambre caliente al pasar por el, esto hace que se generen unas medidas las cuales se hacen de manera que el circuito de control emite una señal eléctrica de salida correspondiente a la cantidad de calor disipado desde el alambre caliente colocado en la corriente del aire de admisión.
La temperatura del alambre caliente es muy sensible a la corriente de la masa de aire. Cuando mas alta sea la temperatura del alambre caliente mayor será el valor de la resistencia.
Este cambio de temperatura esta determinada por la corriente de la masa de aire. El circuito de control regula la corriente con precisión en relación con el valor de resistencia variable (valor de resistencia del alambre caliente) de manera que se genera una señal.
El flujómetro de aire transmite un valor de voltaje Sensor Maf a la unidad de control donde la salida se convierte en una señal de aire de admisión.
¿Cómo saber si el MAF funciona correctamente?
Posibles Fallas
- Los daños del sensor de flujo de aire son causados principalmente por contaminación. Un filtro de aire que está para cambio o mal instalado, es decir que permite la entrada de aire sucio al sensor.
- Un MAF o flujo de aire contaminado puede aun funcionar. Sin embargo el vehículo presentará fallas relacionadas a problemas de consumo o problemas de rendimiento. Esto debido a que la computadora no puede detectar de manera correcta la cantidad de aire que ingresa al múltiple de admisión.
Síntomas
- Arranque Pobre: Se produce en el primer arranque y sucede porque hay mayor cantidad de combustible en la mezcla. Causa explosiones.
- Auto no ralentiza o no sostiene la marcha mínima.
- Humo negro en el escape. (Mucho combustible y poco aire).
Posibles Soluciones
- Limpieza del Sensor MAF, asegúrese de no dañar el circuito electrónico del sensor, utilizando un producto diluyente o abrasivo.
- Cambio del sensor MAF, esta solución será definitiva y debe ir acompañada del cambio del filtro de aire.
