Identificación de módulos automotrices por sus siglas
La identificación de módulos automotrices permite relacionar una sigla con el sistema que controla y seleccionar la unidad correcta durante el diagnóstico. ECU, ECM, PCM, TCM y BCM describen unidades de control o funciones específicas. ABS identifica un sistema de frenado, mientras que ACM requiere confirmar el significado asignado en cada vehículo.
Las denominaciones no representan necesariamente siete computadoras independientes. Algunas funciones se integran en una misma unidad y otras se distribuyen entre módulos. La descripción general de las computadoras en un auto ayuda a comprender esa distribución. Para identificar cada unidad, también se debe revisar su nombre completo y el sistema al que pertenece.
ECU y ECM: denominaciones del control del motor
ECU: unidad de control del motor o término genérico
ECU puede utilizarse como Engine Control Unit, unidad de control del motor. En ese contexto recibe información de sensores y gobierna actuadores para regular la operación del motor. Controla la inyección, la gestión del aire y el encendido cuando el tipo de motor lo requiere.
ECU también significa Electronic Control Unit, unidad de control electrónico. Con este significado, el término abarca unidades de distintos sistemas del vehículo. La sigla aislada no permite concluir que el componente controla exclusivamente el motor.
ECM: módulo de control del motor
ECM significa Engine Control Module. Procesa las señales del motor y ejecuta estrategias de funcionamiento y control de emisiones. Las denominaciones ECM y ECU de motor pueden referirse a la misma unidad. No existe una separación universal en la que una computadora controle los actuadores y otra procese las señales.
Los componentes de la ECU automotriz permiten distinguir recepción de señales, procesamiento y accionamiento dentro de una misma unidad. Estas funciones internas no convierten automáticamente al ECM y a la ECU en módulos diferentes.
PCM y TCM: alcance del control del tren motriz
PCM: módulo de control del tren motriz
PCM significa Powertrain Control Module. En arquitecturas con control integrado puede reunir las funciones del motor y la transmisión. Sin embargo, la presencia de un PCM no demuestra que el control de la transmisión esté integrado en él. Existen vehículos con PCM y TCM separados.
La identificación de módulos automotrices debe establecer si el control está integrado o distribuido. Esta distinción permite interpretar correctamente los nombres de las unidades disponibles en el equipo de diagnóstico.
TCM: módulo de control de la transmisión
TCM significa Transmission Control Module. Procesa las señales necesarias para controlar la transmisión y ordenar los cambios de relación. En transmisiones con accionamiento electrohidráulico, gobierna solenoides que regulan la presión y la aplicación de embragues. También ejecuta funciones de diagnóstico y estrategias de protección, según la aplicación.
El control puede utilizar actuadores electrohidráulicos o electromecánicos. Por ello, no todas las funciones descritas corresponden a todas las transmisiones. La unidad puede estar integrada en el conjunto electrónico de la transmisión, montada sobre ella o instalada de forma independiente.
BCM: control de carrocería y confort
Distribución de funciones eléctricas
BCM significa Body Control Module, módulo de control de carrocería. Gestiona funciones como iluminación, acceso al vehículo, limpiaparabrisas y confort. Los seguros y los vidrios eléctricos pueden depender de su coordinación con otras unidades, según la arquitectura.
No se debe interpretar el BCM como una computadora que acciona directamente todos los consumidores de carrocería. Algunas funciones se ejecutan mediante módulos de puertas u otras unidades distribuidas. Su alcance se determina con la documentación del vehículo.
ABS y módulo de airbag: funciones de seguridad diferentes
Módulo ABS: regulación del frenado antibloqueo
ABS significa Anti-lock Braking System, sistema de frenos antibloqueo. La sigla corresponde al sistema; el módulo ABS es su unidad de control electrónico.
Esta unidad procesa las velocidades de las ruedas. Cuando detecta una tendencia al bloqueo, controla las válvulas de la unidad hidráulica para modular la presión de frenado. La unidad hidráulica incorpora válvulas, bomba de retorno y control electrónico. Esta función debe distinguirse del control de los sistemas de retención de ocupantes.
ACM: confirmar la denominación del módulo de airbag
ACM puede utilizarse como Airbag Control Module, módulo de control del airbag. Esta unidad evalúa señales de impacto y determina la activación de airbags y pretensores cuando las condiciones de la colisión lo requieren. Forma parte del SRS, sistema suplementario de retención.
ACM no es una denominación universal para esta función. En algunas plataformas significa Audio Control Module, módulo de control de audio. Por tanto, la identificación de módulos automotrices debe confirmar el nombre completo antes de asociar ACM con el SRS.
Cómo interpretar las siglas durante la identificación
Confirmar función y arquitectura
Primero se identifica el vehículo y su configuración. Después se consulta la denominación completa de la unidad en la documentación técnica y en el equipo de diagnóstico. Finalmente se relaciona esa unidad con el sistema controlado y se determina si sus funciones están integradas o distribuidas.
El siguiente esquema resume las funciones y los matices de identificación descritos. Es una guía de nomenclatura; no representa ubicaciones físicas ni conexiones eléctricas de un vehículo específico.
Sensores de la TCM
Los tres sensores de la TCM más importantes en una transmisión automática son el ISS, el OSS y el TFT. Sus señales permiten conocer velocidad de entrada, velocidad de salida y temperatura del ATF para controlar cambios, presión hidráulica y embrague TCC.
La TCM no interpreta cada señal de forma aislada. Compara las RPM del motor con la velocidad de entrada, relaciona ISS con OSS y verifica que la temperatura del fluido sea coherente con la estrategia de control. Una lectura incorrecta puede producir cambios bruscos, pérdida de marchas o modo de emergencia.
Sensor de velocidad de entrada ISS
Función del Input Speed Sensor
El Input Speed Sensor, identificado como ISS o sensor de velocidad de entrada, mide la velocidad de giro del eje de entrada o del conjunto equivalente que la transmisión utiliza como referencia de entrada. En muchas aplicaciones está relacionado con la salida del convertidor de par, pero la ubicación exacta depende del diseño de la caja.
La TCM compara la RPM del motor con la RPM registrada por el ISS. Esta comparación ayuda a evaluar el deslizamiento del convertidor y la aplicación del embrague del convertidor de par, conocido como TCC. La señal también sirve para verificar la respuesta de los elementos internos durante un cambio.
Una señal ISS ausente, intermitente o fuera de rango puede causar cambios bruscos, modo de emergencia, pérdida de algunas marchas o una estrategia de sustitución. La familia de códigos relacionada incluye P0715, P0716, P0717 y P0718. El código debe interpretarse con los datos en vivo, la inspección del arnés y la forma de onda correspondiente al tipo de sensor.
El sensor de velocidad de la transmisión puede ser de efecto Hall, magnetorresistivo o de otra tecnología según la aplicación. Por eso no se debe asumir un voltaje, una resistencia o una cantidad de terminales sin consultar el diagrama eléctrico del vehículo.
Sensor de velocidad de salida OSS
Función del Output Speed Sensor
El Output Speed Sensor, identificado como OSS, mide la velocidad de giro del eje de salida de la transmisión. La TCM usa esta información para determinar la velocidad real de salida y relacionarla con la marcha seleccionada.
La comparación entre ISS y OSS permite calcular una relación de transmisión. La TCM confronta esa relación calculada con la relación esperada para la marcha comandada. Si las señales son válidas, pero la relación no coincide, el resultado puede apuntar a patinamiento interno, un problema hidráulico, un embrague que no aplica o una discrepancia mecánica. También puede existir una falla del propio sensor o de su circuito.
Los DTC P0720, P0721, P0722 y P0723 pertenecen a la familia de diagnóstico del circuito y la señal de velocidad de salida. Sus descripciones exactas pueden variar ligeramente entre fabricantes, pero se agrupan alrededor de circuito, rango o rendimiento, ausencia de señal e intermitencia.
El diagnóstico de la TCM debe revisar el PID de velocidad de salida mientras se conduce en condiciones seguras. Una lectura fija, una caída a cero o una velocidad que no guarda relación con la velocidad del vehículo exige revisar sensor, rueda reluctora, alimentación, masa, cableado y módulo.
Sensor TFT de temperatura del ATF
Función del Transmission Fluid Temperature Sensor
El Transmission Fluid Temperature Sensor, identificado como TFT, mide la temperatura del fluido de la transmisión. En muchas aplicaciones es un termistor NTC: su resistencia disminuye cuando aumenta la temperatura. Puede estar integrado en el cuerpo de válvulas, en el arnés interno o en un módulo interno de la transmisión.
La TCM utiliza el TFT para modificar la presión de línea, la estrategia de cambios y la aplicación del TCC. En frío puede retrasar determinadas funciones hasta que el ATF alcance una condición de operación adecuada. Si detecta temperatura excesiva, puede limitar el funcionamiento o activar estrategias de protección.
Las fallas típicas de esta entrada se agrupan en P0710, P0711, P0712 y P0713. Estos códigos pueden indicar una anomalía general del circuito, rango o rendimiento, señal baja o señal alta. La interpretación no debe separarse de la temperatura ambiente, la temperatura del motor, la lectura en datos en vivo y la continuidad del circuito.
Un valor de TFT congelado, imposible o que no cambia durante el calentamiento puede deberse al termistor, al arnés interno, a un conector, a la alimentación de referencia o a la entrada de la TCM. La inspección debe realizarse antes de reemplazar el cuerpo de válvulas o la transmisión completa.
Cómo trabajan juntos los tres sensores
Cálculo de la relación de transmisión

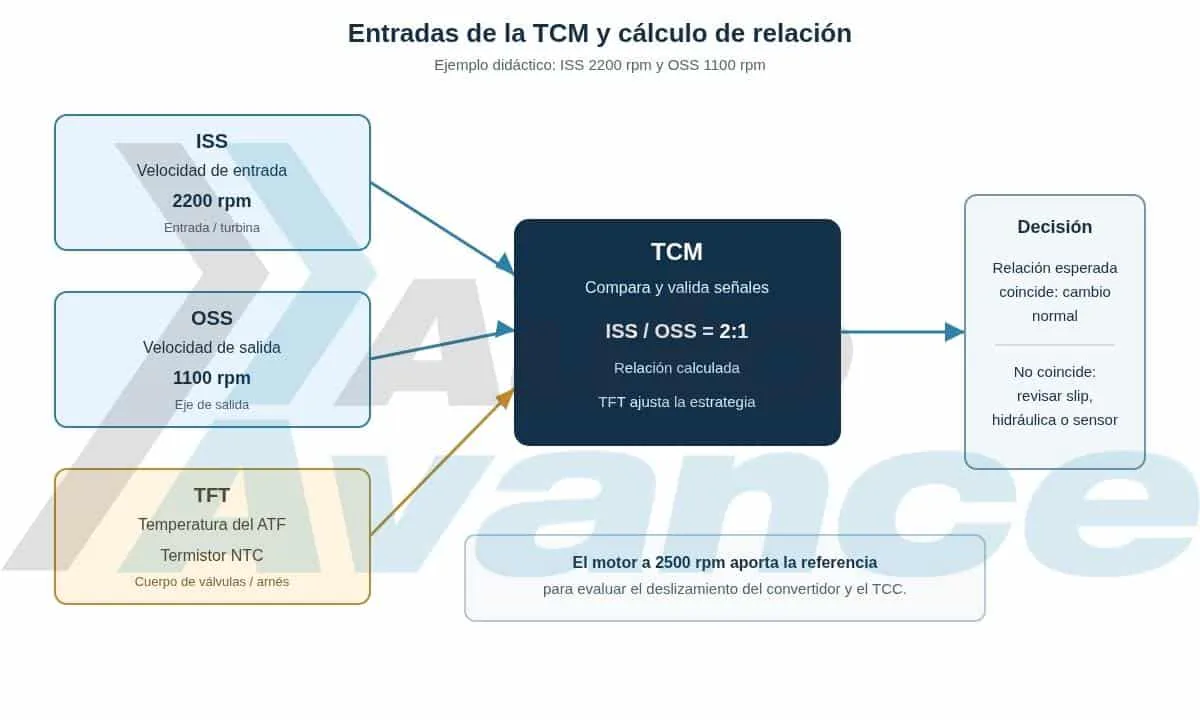

Supongamos que el motor gira a 2500 rpm, el ISS registra 2200 rpm y el OSS registra 1100 rpm. La relación calculada entre entrada y salida es:
Relación calculada = ISS / OSS = 2200 / 1100 = 2:1La TCM compara aproximadamente esa relación 2:1 con la relación esperada para la marcha seleccionada. Si no coincide, puede determinar que existe slip o patinamiento interno, aunque el ISS y el OSS produzcan señales eléctricas aparentemente estables. La diferencia entre 2500 rpm del motor y 2200 rpm del ISS también aporta información sobre el deslizamiento del convertidor, pero su interpretación depende de la condición de operación y del estado del TCC.
El TFT añade el contexto térmico. Una temperatura elevada puede cambiar la presión y el tiempo de aplicación de los embragues, por lo que la TCM debe distinguir entre una relación alterada por la estrategia térmica y una relación alterada por una falla hidráulica o mecánica.
Interpretación de fallas combinadas
Cuando aparecen códigos ISS y OSS al mismo tiempo, la revisión debe comenzar por las alimentaciones, las masas compartidas, el arnés y la comunicación con la TCM. Una referencia común alterada puede hacer que varios sensores parezcan defectuosos.
Si ISS y OSS son coherentes, pero la relación calculada sigue fuera de rango, el diagnóstico debe avanzar hacia presión hidráulica, nivel y condición del ATF, solenoides, cuerpo de válvulas y embragues internos. El curso de transmisiones automáticas electrónicas profundiza en la lectura de PIDs, señales y estrategias de la TCM.
Criterio de diagnóstico
Secuencia de comprobación
El primer paso es registrar todos los DTC presentes en la TCM y en la PCM, junto con los datos congelados. Después se comparan RPM del motor, ISS, OSS, velocidad del vehículo, marcha comandada, marcha real y TFT. La comparación debe hacerse en frío, durante el calentamiento y bajo las condiciones en que aparece la falla.
Luego se inspeccionan conectores, terminales, arnés interno y externo, alimentación, masa y señal. En un sensor activo se confirma la alimentación y la conmutación de la señal. En un sensor pasivo se analiza la señal generada y su forma de onda. No existe un valor universal de voltaje o resistencia aplicable a todas las transmisiones.
Por último, la relación ISS/OSS se compara con la relación esperada para la marcha seleccionada. Si las señales son correctas y la relación no lo es, no se debe reemplazar el sensor de manera automática. El diagnóstico debe continuar con las pruebas hidráulicas y mecánicas definidas para esa transmisión.
La función de los tres sensores de la TCM se entiende mejor como un sistema de validación cruzada. ISS informa qué ocurre en la entrada, OSS muestra qué llega a la salida y TFT indica en qué condición térmica está trabajando el fluido. La TCM combina esas tres referencias para controlar y proteger la transmisión automática.
Falla de la TCM
La falla de la TCM es una de las averías más críticas en transmisiones automáticas modernas. Cuando el módulo de control de la transmisión (TCM) comienza a fallar, el conductor puede experimentar cambios bruscos, revoluciones excesivas y bloqueos entre marchas, lo que compromete la seguridad y el confort de manejo. Detectar a tiempo la falla de la TCM puede ahorrar tiempo y dinero, evitando reparaciones costosas y la inmovilización prolongada del vehículo.
Además de los síntomas mecánicos, la revisión temprana mediante un escaneo adecuado de la TCM permite identificar códigos de error, revisar sensores asociados y activar los modos de diagnóstico preventivo. Con un mantenimiento oportuno, es posible reemplazar sensores o solenoides afectados antes de que se queme completamente el módulo, prolongando así la vida útil de la transmisión.
Señales de advertencia de la falla de la TCM
Cambios bruscos y revoluciones excesivas
La manifestación inicial de la falla de la TCM suele ser cambios de marcha abruptos o retardados. El motor puede acelerarse repentinamente sin que el conductor lo solicite, o la transmisión puede “resbalar” y mantener revoluciones altas antes de enganchar la marcha correcta.
Bloqueo en una sola marcha
Cuando la TCM detecta un funcionamiento anómalo, puede activar el modo seguro (limp mode), limitando la transmisión a una única velocidad—generalmente tercera o cuarta—para prevenir daños mayores y permitir el desplazamiento limitado hasta un taller.
Activación de luz de Check Engine
La ECU y la TCM comparten información de diagnóstico. Un código almacenado en la TCM que indique mal funcionamiento provocará el encendido de la luz de Check Engine, reflejando la necesidad de un escaneo especializado.
Funcionamiento de la TCM
Recepción de datos
La TCM recopila señales de múltiples sensores: velocidad de entrada y salida de la transmisión (VSS), posición del acelerador (TPS), temperatura del fluido de la transmisión y posición del selector de marchas.
Procesamiento de información
Con estos datos, el módulo aplica algoritmos predefinidos y adaptativos para decidir el punto óptimo de cambio de marcha, considerando velocidad del vehículo, carga del motor y estilo de conducción.
Control de actuadores
La TCM envía órdenes a solenoides y válvulas hidráulicas, modulando la presión del fluido y activando embragues internos para realizar cambios suaves y precisos.
Adaptación y aprendizaje
Los modelos modernos aprenden del conductor y ajustan progresivamente los puntos de cambio y presiones internas para mejorar la respuesta y eficiencia.
Diagnóstico y protección
En caso de detectar anomalías, la TCM genera códigos de error y puede limitar el funcionamiento de la transmisión para evitar daños mayores, facilitando el diagnóstico posterior.
Causas de la falla de la TCM
Problemas de conexión y tierra
Las conexiones flojas, corroídas o mal aseguradas pueden provocar fluctuaciones de voltaje que dañan los circuitos internos del módulo. Un contacto a tierra inadecuado también genera interferencias eléctricas peligrosas.
Defectos de diseño y calidad
Algunos fabricantes han reportado fallos prematuros en la TCM por defectos de fabricación o actualizaciones de software defectuosas. Estos problemas internos pueden derivar en un desgaste acelerado o en bloqueos del módulo.
Sistema de carga y batería
Una batería débil o un alternador defectuoso producen variaciones de voltaje que afectan la estabilidad eléctrica de la TCM. Mantener la batería y el sistema de carga en buen estado es crucial para evitar la falla de la TCM.
Prevención y recomendaciones
Para evitar la falla de la TCM, se recomienda:
- Realizar escaneos de diagnóstico de forma periódica, incluso si no hay síntomas evidentes.
- Verificar el estado de los sensores de velocidad, TPS y temperatura de transmisión.
- Inspeccionar conexiones eléctricas y puntos de masa en busca de corrosión o holgura.
- Mantener la batería y el alternador en condiciones óptimas, asegurando un voltaje estable.
- Actualizar el software de la TCM solo en talleres autorizados, con versiones aprobadas por el fabricante.
Implementando estas prácticas de mantenimiento preventivo, podrás reducir significativamente el riesgo de una falla de la TCM y garantizar un rendimiento óptimo y duradero de tu transmisión automática.
Transmisión CVT: Principios y mantenimiento técnico
Transmisión CVT se basa en un sistema de poleas variables conectadas por una correa o cadena metálica, lo que permite una variación continua de relaciones sin escalonamientos. Este diseño optimiza el régimen de revoluciones del motor dentro de un rango infinito de relaciones, mejorando la eficiencia del combustible y el confort de conducción.
La computadora de la transmisión (TCM) monitorea parámetros cruciales como la velocidad del motor y la carga del vehículo, ajustando las poleas para maximizar eficiencia o rendimiento según el modo de conducción seleccionado. Comprender el principio de la transmisión CVT es esencial para prevenir daños y prolongar su vida útil, especialmente en los sistemas más avanzados que emplean una cadena metálica de empuje.
Cómo funciona la transmisión CVT
El funcionamiento de la transmisión CVT se basa en dos poleas cónicas de diámetro variable: la polea impulsora, conectada al motor, y la polea conducida, acoplada al eje de salida. Al acercarse o alejarse los conos móviles en cada polea, varía el radio de la correa o cadena metálica que transmite el par motor. Este mecanismo permite ajustes infinitos de la relación de transmisión entre los límites de diseño, eliminando saltos de cambio y manteniendo el motor en su régimen óptimo.
- Aprende más en nuestra escuela online
Polea impulsora y polea conducida
La polea impulsora modifica su diámetro efectivo al ajustar sus conos móviles según la señal de la TCM, que evalúa la velocidad del motor y la demanda de aceleración. De forma inversa, la polea conducida adapta su diámetro para mantener la tensión de la correa o cadena, asegurando un acoplamiento continuo y suave entre ambas poleas. En vehículos modernos, muchas CVT utilizan una cadena metálica de empuje en lugar de la tradicional correa trapezoidal de goma, mejorando la durabilidad y la capacidad de transmisión de par.
Rol de la computadora de transmisión (TCM)
La TCM actúa como cerebro del sistema de transmisión CVT, procesando datos de sensores de velocidad, temperatura de fluido y posición del acelerador. Con base en estos parámetros, ejecuta algoritmos que determinan el ajuste preciso de las poleas para alcanzar el balance ideal entre eficiencia y rendimiento. Además, la TCM puede modificar sus estrategias según modos de conducción como Eco, Normal o Sport, adaptando la respuesta de la transmisión CVT a las preferencias del conductor.
Mantenimiento y prevención de daños en la transmisión CVT
Para evitar daños en la transmisión CVT, es fundamental seguir el plan de mantenimiento recomendado por el fabricante, el cual incluye reemplazos periódicos del fluido de la TCM y la revisión de la tensión de la correa o cadena. Un fluido degradado puede afectar la hidráulica interna y el rendimiento de la TCM, mientras que una correa o cadena desgastada incrementa la probabilidad de deslizamiento y fallo prematuro.
Inspección del fluido y la correa o cadena
Se debe verificar el nivel y color del fluido de la transmisión CVT cada 30 000 km o según las especificaciones del fabricante. Un fluido limpio y con viscosidad adecuada garantiza el correcto funcionamiento de los actuadores hidráulicos. En paralelo, inspeccione visualmente la correa o cadena metálica en CVT avanzadas, buscando señales de desgaste, estiramiento o grietas que comprometan la transmisión del par motor.
Actualizaciones de software y reprogramación de la TCM
Las actualizaciones de software de la TCM pueden corregir estrategias de cambio y mejorar la gestión de la relación de transmisión. Es importante realizar escaneos periódicos con herramientas de diagnóstico automotriz para detectar códigos de error relacionados con la computadora de la transmisión CVT y proceder a la reprogramación o calibración según la recomendación del fabricante. Tal cual como hemos visto en nuestros cursos de Auto Avance, una TCM correctamente calibrada extiende la vida útil del sistema y mejora la experiencia de conducción.
