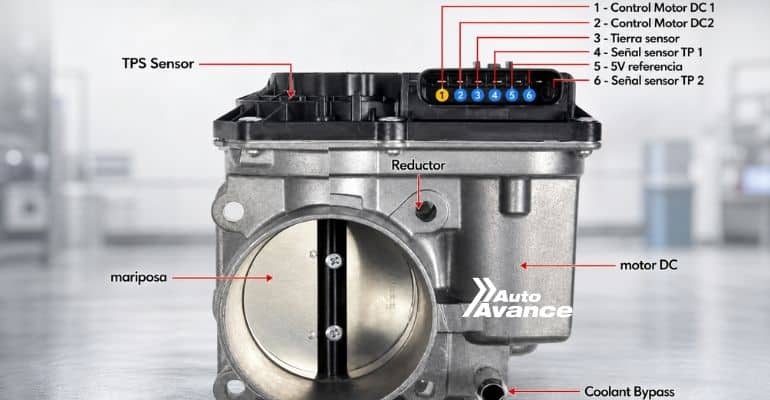

El actuador del cuerpo de aceleración electrónico convierte la orden del ECM en movimiento angular de la mariposa. El motor de corriente continua no mueve directamente la placa: transmite el torque a través de un piñón, un engranaje intermedio, un engranaje sector y un eje.
Una falla de desempeño no demuestra automáticamente que el motor esté abierto o en corto. La posición real también puede quedar fuera de objetivo por fricción, juego mecánico, depósitos, dientes dañados, caída de tensión o un resorte con carga anormal.

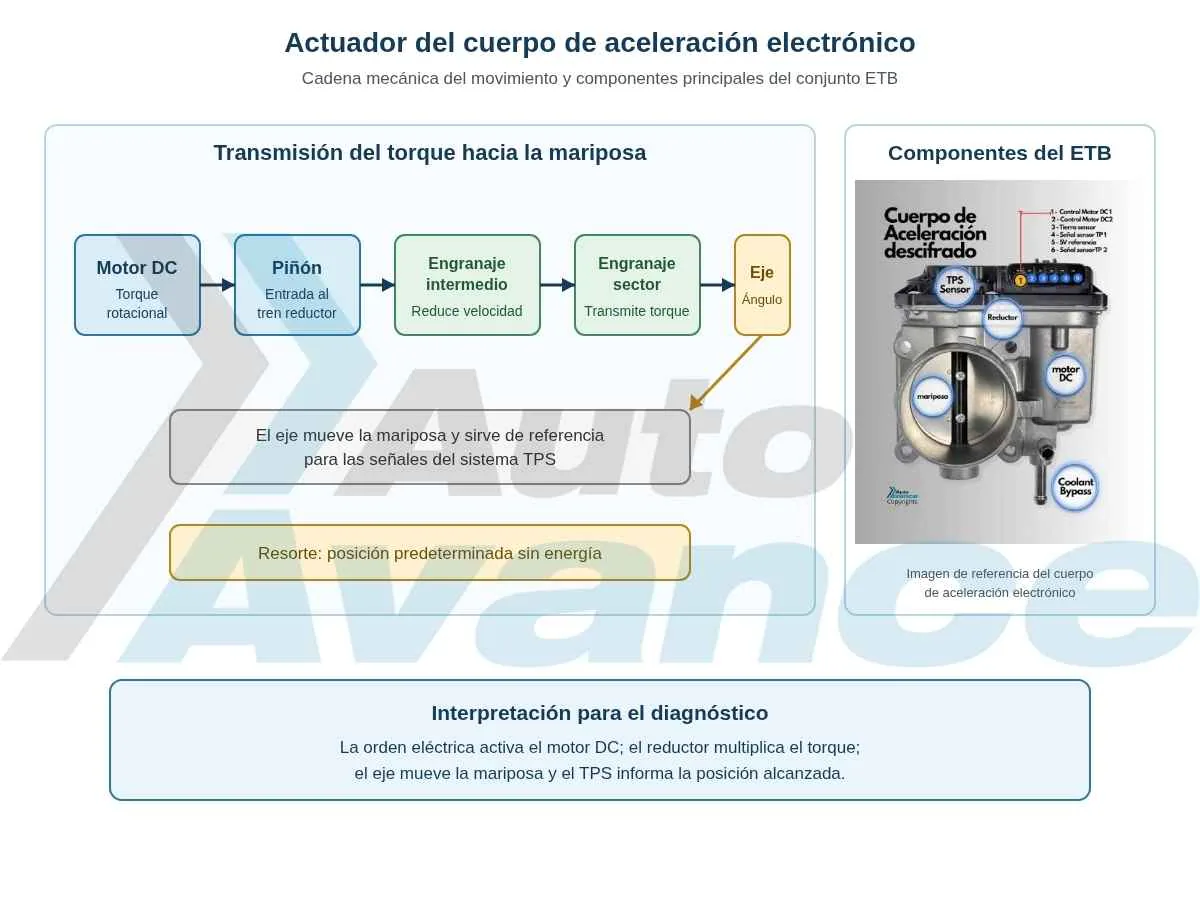

Cómo transmite el movimiento el actuador
El motor DC gira en el sentido que ordena el módulo. Su piñón recibe el giro del rotor y lo entrega al tren reductor. El engranaje intermedio reduce la velocidad y transmite torque al engranaje sector, que está unido al eje de la mariposa.
El eje define la posición física de la placa y sirve como referencia para el sistema TPS. El resorte de retorno establece una posición predeterminada cuando el actuador deja de recibir energía. Las partes del cuerpo de aceleración deben interpretarse como un conjunto, no como piezas aisladas.
Fallas mecánicas que imitan una falla eléctrica
Fricción y depósitos
Una placa que roza el alojamiento o acumula depósitos puede moverse con lentitud y exigir más torque. En el escáner, el síntoma aparece como una posición real retrasada respecto al ángulo comandado.
Juego y daño del tren
El juego excesivo del eje o un diente deteriorado altera la transmisión del movimiento. El motor puede recibir la corriente de mando y girar, pero la placa no alcanza el ángulo esperado o presenta cambios irregulares.
Resorte y posición predeterminada
El resorte de retorno no debe confundirse con una orden electrónica. Cuando el conjunto queda sin energía, puede mantener una pequeña apertura mecánica de emergencia. La posición exacta depende del diseño del cuerpo y del vehículo.
Prueba dinámica del actuador
Con el motor detenido y usando una prueba activa cuando el fabricante la permita, observe la posición ordenada y la posición real durante varias aperturas. El movimiento debe ser progresivo, repetible y libre de escalones inesperados.
Si la respuesta es lenta, mida la caída de tensión en alimentación y masa durante el movimiento. La medición con osciloscopio permite relacionar la señal TPS con el recorrido real y separar una interrupción eléctrica de una restricción mecánica.
Límites de intervención
Algunas arquitecturas distinguen topes mecánicos y límites eléctricos de control. Mover la placa manualmente hasta un extremo no reproduce necesariamente el control normal y puede introducir esfuerzos en el mecanismo.
Antes de desmontar, confirme el diagrama y el procedimiento del vehículo. El actuador del cuerpo de aceleración electrónico debe evaluarse por su respuesta completa: orden, corriente, transmisión, posición y retorno.
