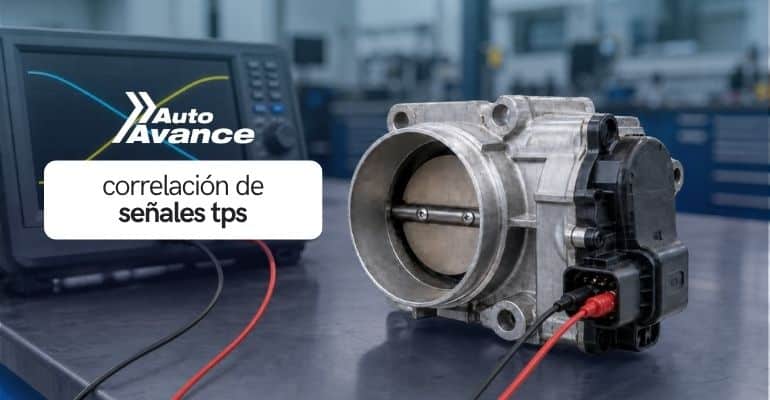

La correlación de señales TPS permite verificar que la posición informada por el cuerpo de aceleración sea plausible. TPS1 y TPS2 no son dos lecturas que deban analizarse por separado: forman una relación que el módulo conoce y supervisa.
Una señal puede mantenerse dentro de su rango eléctrico y aun así ser incorrecta. Si no conserva la relación calibrada con el segundo canal o no coincide con el ángulo que el módulo ordena, el sistema pierde confianza en la medición.
Qué significa la redundancia TPS
Toyota utiliza en aplicaciones documentadas las señales VTA1 y VTA2 para determinar posición y reconocer anomalías. Ford supervisa TP A y TP B, mientras algunas aplicaciones incorporan comunicación SENT. Volkswagen documentó G187 y G188 con curvas inversas en su arquitectura EPC.
La pendiente, el rango y la relación exacta dependen de la plataforma. No es obligatorio que ambos canales tengan la misma pendiente ni que uno sea el espejo exacto del otro. Lo que debe mantenerse es la relación prevista por el fabricante.
El curso de sensores automotrices permite interpretar estas señales dentro de la estrategia del módulo.
Cómo probar la correlación de señales TPS
Barrido progresivo
Realice una apertura progresiva y observe los dos canales de forma simultánea. Ambos deben cambiar de manera continua, repetible y coherente con el ángulo real. Una zona detenida o un salto que se repite en el mismo punto orienta hacia una falla interna o geométrica.
Comparación con el ángulo comandado
Si TPS1 y TPS2 mantienen su relación, pero la posición real queda retrasada respecto al ángulo objetivo, investigue motor, engranajes, eje, depósitos y caída de tensión. La correlación entre sensores no descarta una falla mecánica del actuador.
Uso del osciloscopio
El multímetro puede mostrar que una señal cambia y ocultar una interrupción breve. El osciloscopio permite observar simultáneamente ambos canales durante todo el recorrido. La medición con osciloscopio aporta la resolución necesaria para distinguir ruido, cortes y desacuerdos.
Interpretación del DTC P2135
En determinadas aplicaciones Ford, el DTC P2135 se relaciona con la correlación entre TP A y TP B. El código no autoriza a reemplazar automáticamente el cuerpo de aceleración. Primero deben comprobarse alimentación, masa, cableado, barrido de señales y condición mecánica.
Un desacuerdo que aparece en toda la escala puede apuntar a alimentación, masa, referencia o configuración. Un desacuerdo localizado puede orientar hacia una zona interna de medición, un rotor desplazado o juego del eje.
Criterio de plausibilidad
La correlación de señales TPS es correcta cuando los canales conservan la relación calibrada, el módulo los considera plausibles y ambos representan el mismo movimiento que el actuador ejecuta.
