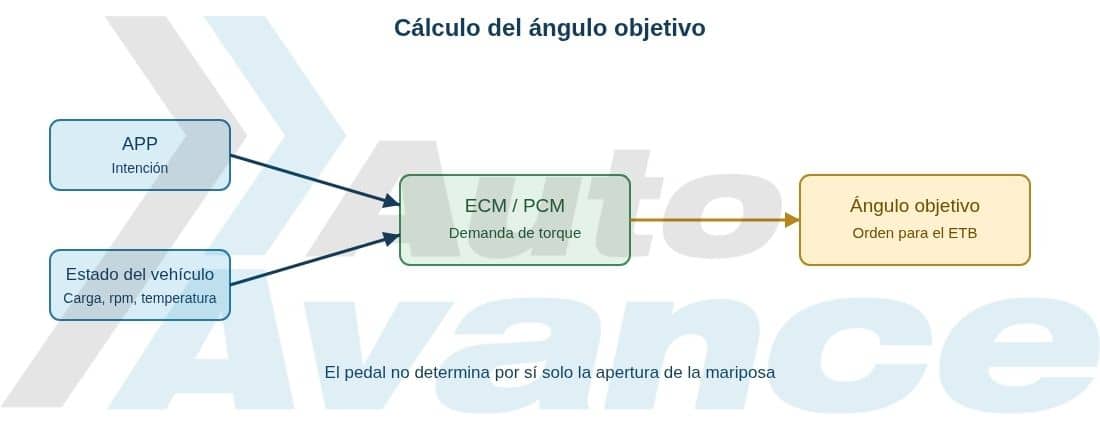

El diagnóstico del cuerpo de aceleración electrónico debe comenzar con la comparación entre la posición que solicita el ECM y la posición que realmente alcanza la mariposa. El sensor APP puede funcionar correctamente mientras el actuador, el TPS o el mecanismo presentan una falla.
La prueba no termina cuando un dato cambia en el escáner. Es necesario correlacionar ángulo objetivo, ángulo real, canales de posición, alimentación eléctrica y movimiento físico. Esta secuencia evita reemplazar el cuerpo completo por un código que solo describe una condición monitorizada.
Qué observar con el escáner
Registre DTC, Freeze Frame y datos actuales antes de borrar códigos o desconectar la batería. Compare la señal APP con la posición comandada y la posición real. También revise TPS1 y TPS2 cuando estén disponibles.
Una diferencia sostenida entre el objetivo y la posición real orienta hacia el actuador, el mecanismo o la alimentación bajo carga. Una diferencia entre los canales TPS orienta hacia la medición, el cableado, el rotor magnético o la geometría del sensor. El diagnóstico del cuerpo de aceleración electrónico debe conservar esa comparación durante toda la prueba.
El escáner automotriz OBD permite observar la interpretación del módulo y documentar el momento exacto en que aparece el desacuerdo.
Prueba eléctrica del circuito
Alimentación, masa y caída de tensión
Compruebe la referencia, la masa y la continuidad según el diagrama específico del vehículo. Una alimentación correcta en vacío puede caer cuando el motor del cuerpo de aceleración demanda corriente.
Mida la caída de tensión en alimentación y masa bajo carga, especialmente si la mariposa se mueve lentamente o la posición real queda retrasada. Una resistencia elevada puede producir una falla de desempeño sin un circuito abierto permanente.
Señales TPS durante el recorrido
El multímetro permite confirmar condiciones básicas, pero puede ocultar interrupciones breves. El osciloscopio muestra el barrido completo y permite observar saltos, zonas detenidas, ruido o desacuerdo entre canales.
No aplique un rango universal de voltaje a todos los cuerpos de aceleración electrónicos. La escala, la correlación y el tipo de salida dependen de la arquitectura del vehículo.
Inspección mecánica del conjunto
Revise retorno uniforme, puntos de fricción, juego anormal del eje, depósitos y estado del tren de engranajes. Un diente deteriorado o una placa que roza el alojamiento puede impedir que el ángulo real siga al objetivo aunque el motor reciba el comando correcto.
La ECU automotriz interpreta el resultado del sistema completo. Por eso, un DTC de desempeño no identifica por sí solo el motor, el sensor o el cuerpo completo como pieza defectuosa.
Secuencia práctica de diagnóstico
Comience con el escáner para identificar el desacuerdo. Continúe con el multímetro para validar el circuito base. Use el osciloscopio para analizar el movimiento dinámico y la correlación. Termine con la inspección mecánica que confirme la causa.
Después de corregirla, verifique que la posición real siga al objetivo en varias aperturas y que no reaparezcan los códigos bajo las mismas condiciones. Si el fabricante exige aprendizaje o ajuste básico, ejecútelo con el procedimiento correspondiente.
