La prueba de balance de potencia entre cilindros compara cuánto aporta cada cilindro al funcionamiento total del motor. La estrategia de diagnóstico observa la variación de velocidad del cigüeñal después de los eventos de combustión para detectar diferencias de contribución.

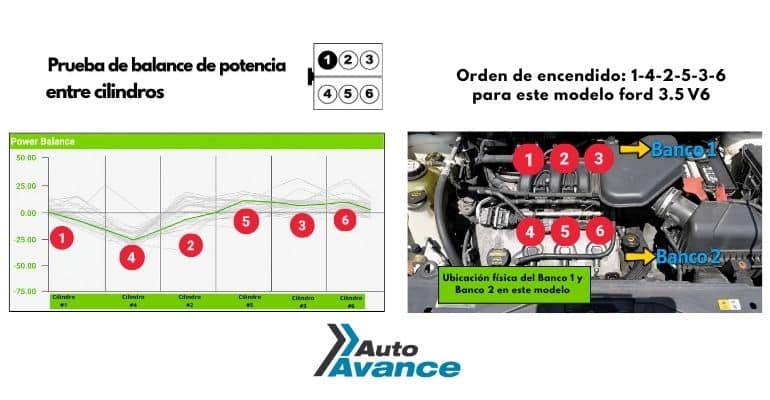

En la gráfica analizada, el cilindro #4 presenta la desviación más fuerte, con una caída aproximada de −25 a −30 unidades relativas. El cilindro #2 también aporta menos, pero con menor severidad. El resultado dirige la primera comprobación hacia el cilindro #4, aunque la prueba no identifica por sí sola la causa de la pérdida.
Cómo funciona la prueba de balance de potencia
Durante la combustión normal, cada cilindro aplica torque al cigüeñal y provoca una aceleración semejante a la de los demás cilindros. El sistema de control puede estimar esa variación mediante la señal del sensor de posición del cigüeñal. Cuando un cilindro entrega menos torque, la aceleración asociada es menor y aparece una caída de contribución más marcada.
La lectura depende del equipo, del software y de la estrategia de medición. Por eso, las unidades de la gráfica deben interpretarse de forma comparativa. Una caída de −25 a −30 no debe utilizarse como límite universal para todos los motores.
Interpretación de la gráfica
Cilindro prioritario
El cilindro #4 es el primer punto de diagnóstico porque presenta la desviación más grande frente al resto. En la configuración representada, se ubica en el Banco 2. Esta ubicación no debe generalizarse a otros motores: la identificación del banco y la numeración dependen del diseño y de la secuencia de encendido del motor específico.
El cilindro #2 muestra una contribución inferior, pero menos pronunciada. Debe mantenerse bajo observación, especialmente si los contadores de fallos de encendido también aumentan en ese cilindro. La diferencia entre una desviación aislada y una tendencia en varios cilindros ayuda a definir si el problema está localizado o si existe una condición común de combustible, alimentación eléctrica, sincronización o compresión.
Relación con el DTC P0304
El código P0304 identifica un fallo de encendido detectado en el cilindro 4. Si el escáner registra este código junto con una contribución baja del cilindro #4 y contadores de misfire elevados, la correlación es más sólida. Aun así, el código señala el cilindro afectado; no determina si la causa está en la chispa, el combustible, la compresión o la distribución mecánica.
Para interpretar los contadores, conviene revisar los datos de diagnóstico del motor y relacionarlos con las condiciones de giro, carga y temperatura registradas durante la prueba.
Secuencia para encontrar la causa
1. Confirmar la condición
Registre los códigos actuales y pendientes, los contadores de misfire y las condiciones de operación. Repita la prueba con el motor en las mismas condiciones y confirme que la desviación del cilindro #4 se mantiene. Antes de desmontar componentes, compruebe el orden de encendido y la identificación física del cilindro según la documentación del vehículo.
2. Separar el sistema de encendido
Compruebe la presencia y la calidad de la chispa en el cilindro #4. Revise la bujía, la bobina, el conector y la alimentación del circuito. Una forma de onda de la bobina puede revelar una activación incorrecta, un tiempo de carga insuficiente o una descarga irregular. Si el diseño permite intercambiar componentes, la prueba de intercambio debe hacerse siguiendo el procedimiento del fabricante y después se debe observar si el fallo cambia de cilindro.
La formación en [diagnóstico de sistemas de encendido](https://autoavance.co/curso-virtual-automotriz) ayuda a relacionar la señal primaria y secundaria con el fallo de combustión, pero la lectura debe compararse con la especificación del sistema evaluado.
3. Comprobar el combustible
Revise el pulso de mando y la forma de onda del inyector del cilindro #4. Compruebe el conector, la alimentación y la respuesta del inyector. Cuando el procedimiento lo permita, un balance de inyectores o un intercambio controlado puede indicar si la baja contribución sigue al inyector. Una presión de combustible incorrecta o una condición común del riel debe evaluarse antes de concluir que el inyector es la causa.
4. Evaluar la condición mecánica
Si la chispa y la inyección son correctas, realice una prueba de compresión relativa y después una prueba de compresión mecánica si el resultado lo justifica. Una prueba de fugas permite localizar el paso de aire por admisión, escape, anillos o junta, de acuerdo con la interpretación de la presión y del lugar donde se escuche la fuga.
Una contribución baja que permanece después de confirmar encendido e inyección aumenta la sospecha de baja compresión, válvula con fuga, desgaste del cilindro, problema de asiento de válvula o distribución mecánica fuera de sincronización. La confirmación requiere comparar los resultados con los valores y procedimientos específicos del motor.
Qué demuestra y qué no demuestra la prueba
La prueba de balance de potencia localiza el cilindro que entrega una contribución menor. Es útil para priorizar las comprobaciones y evitar sustituir piezas sin evidencia. No identifica por sí sola el componente defectuoso ni sustituye las pruebas de chispa, inyección, compresión y fugas.
Cuando el cilindro #4 es el más desfavorable, la secuencia correcta es confirmar la lectura, revisar encendido, comprobar combustible y evaluar la parte mecánica. Si existe P0304, el código refuerza la localización, pero el diagnóstico final depende de los resultados de esas pruebas.
