La forma de onda del inyector con conmutación a masa permite comprobar cómo la ECU activa un inyector solenoide y cómo responde su bobina. La señal muestra el voltaje de batería en reposo, la caída a masa durante el pulso y el pico inductivo que aparece al interrumpir la corriente.
El análisis debe relacionar el tiempo de inyección con la respuesta eléctrica del componente. Una señal anormal puede orientar hacia una falla de bobinado, alimentación, driver, conexión eléctrica o movimiento interno del inyector, pero debe compararse con otro inyector equivalente y con la información técnica del vehículo.
Cómo funciona la conmutación a masa
En este circuito, un terminal del inyector recibe la alimentación del sistema. El otro terminal llega a una salida de la ECU. Cuando el inyector está desactivado, el transistor de salida permanece abierto y el terminal de control queda cercano al voltaje de batería. En una red de 12 V, la lectura puede situarse aproximadamente entre 12 y 14 V, según el estado de carga y las condiciones del sistema.
Cuando la ECU ordena la inyección, el transistor de salida conecta el terminal de control a masa. La tensión medida en ese punto cae prácticamente a 0 V. La corriente circula por la bobina, genera un campo magnético y desplaza la aguja o válvula interna del inyector. En un inyector multipunto, el caudal entregado depende principalmente de la presión disponible y del tiempo durante el cual permanece abierto.
La conmutación a masa es una estrategia de control del circuito. No significa que la ECU entregue masa de forma permanente. La salida conecta y desconecta esa masa con una duración calculada a partir de las condiciones de funcionamiento del motor.
Interpretación de la forma de onda del inyector
Nivel de alimentación con el inyector desactivado
El tramo alto de la forma de onda representa el estado de reposo del circuito de control. Debe seguir de manera cercana la tensión de alimentación del inyector. Un nivel bajo durante este periodo puede indicar una alimentación ausente, una caída de voltaje excesiva, un cortocircuito o una salida de la ECU que no está liberando el circuito.
La medición debe hacerse con una referencia de masa adecuada y con el esquema eléctrico del vehículo. Antes de condenar la ECU, conviene revisar fusibles, relés, alimentación común, terminales y continuidad del cableado.
Caída a masa y tiempo de inyección
El flanco descendente marca el momento en que el driver de la ECU cierra la ruta de masa. La tensión cae prácticamente a 0 V y permanece en ese nivel durante el pulso de activación. El ancho de ese intervalo es el pulse width o tiempo de inyección, expresado normalmente en milisegundos.
El tiempo de inyección no tiene un valor fijo para todas las condiciones. Cambia con la carga, las rpm, la temperatura, la presión de combustible, la corrección de mezcla y la estrategia de control. Por eso la duración debe interpretarse junto con los datos del escáner y con la señal de corriente del inyector. El análisis de datos en vivo del escáner ayuda a relacionar la orden de la ECU con el estado de operación del motor.
Un pulso presente demuestra que la ECU está intentando activar el circuito. No demuestra por sí solo que el inyector entregue el caudal correcto. La bobina puede tener una resistencia aceptable y la aguja puede estar trabada, contaminada o moverse con lentitud.
Pico inductivo o flyback

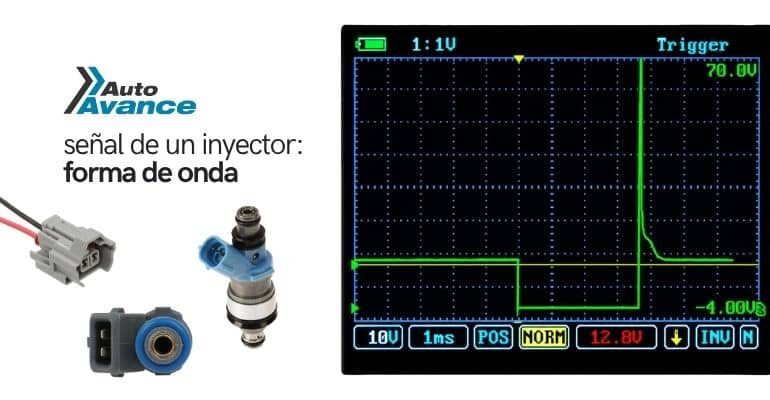

Cuando la ECU interrumpe la corriente, el campo magnético almacenado en la bobina colapsa. La energía liberada produce una tensión inducida de retorno, conocida como flyback. En la captura descrita, el pico se aproxima a 70 V. Este valor pertenece a esa forma de onda y no debe aplicarse como especificación universal a todos los inyectores.
El nivel del pico depende de la inductancia de la bobina, la corriente alcanzada y la estrategia de protección del circuito. Algunos sistemas limitan el retorno con un diodo Zener, una red resistiva-capacitiva u otro circuito integrado en el driver. La tensión puede variar entre aplicaciones, incluso cuando el inyector parezca similar.
El osciloscopio y sus puntas deben tener un rango de entrada adecuado para señales inductivas. Si el valor máximo del circuito es desconocido, se debe utilizar la atenuación y el método de conexión recomendados por el equipo de medición. Una conexión incorrecta puede dañar el instrumento o producir una lectura falsa.
Qué revela la caída amortiguada

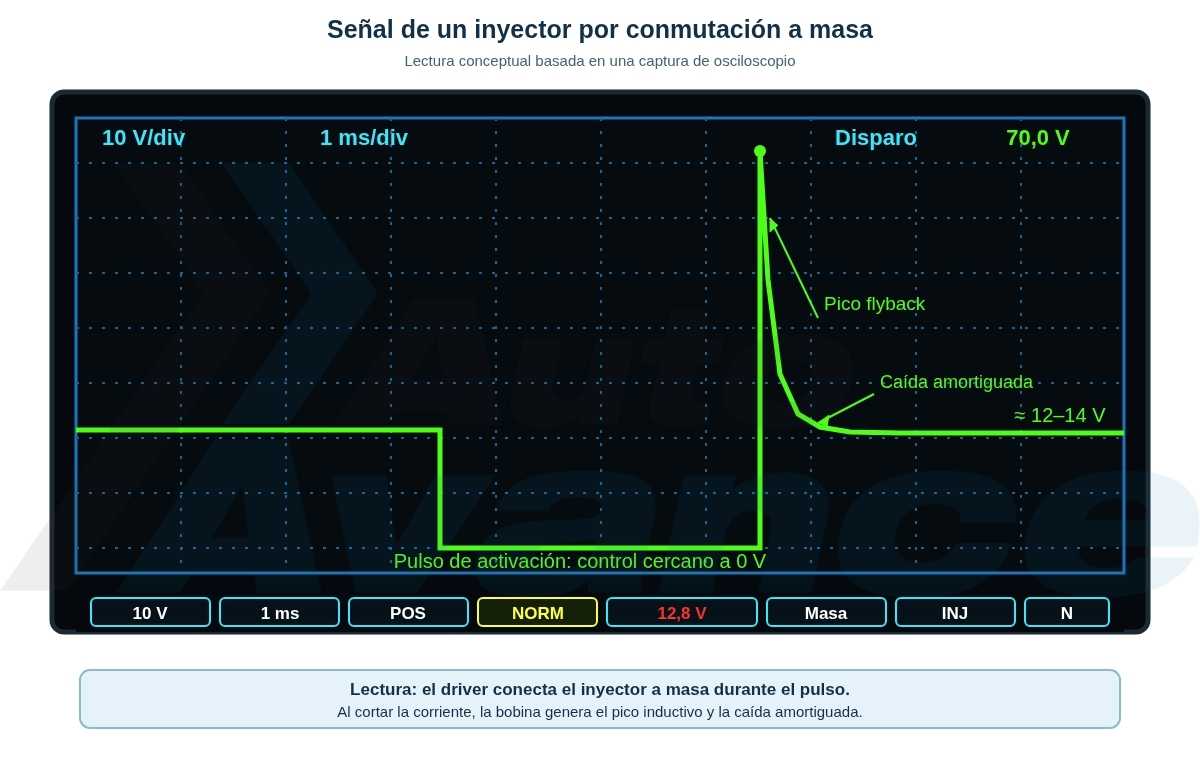

Después del pico vertical aparece una caída amortiguada que conduce la señal de regreso hacia el voltaje del sistema. En determinados sistemas, una pequeña variación o interrupción dentro de esa zona coincide con el cierre mecánico de la válvula del inyector. La bobina genera la información eléctrica y el movimiento de la aguja modifica la forma en que se extingue la energía.
Esta zona no debe interpretarse de forma aislada. Una anomalía repetible en un solo inyector, comparado bajo las mismas condiciones con los demás cilindros, merece revisar la resistencia de la bobina, la corriente, el conector y la respuesta mecánica. La resistencia de inyectores es una comprobación inicial útil, pero no sustituye la evaluación de la señal dinámica.
Fallas que pueden alterar la señal
Una forma de onda con nivel alto inferior al esperado puede relacionarse con una alimentación deficiente, una resistencia elevada en el cableado o una conexión deteriorada. Si el nivel no cae con claridad hacia masa durante la activación, se debe revisar la salida del driver, el cable de control, el terminal del conector y la continuidad hasta la ECU.
Un pico inductivo reducido o ausente puede aparecer cuando la bobina está abierta, la corriente no alcanza el valor esperado, existe un problema de control del driver o el método de medición no captura correctamente la señal. La medición de resistencia de la bobina del inyector debe compararse con la especificación de la aplicación y con los demás inyectores del motor.
Una caída amortiguada diferente, un cierre tardío o una señal que no se repite de manera estable pueden orientar hacia movimiento interno irregular. La confirmación exige correlacionar la forma de onda con corriente, presión de combustible, balance de cilindros y, cuando sea necesario, una prueba de caudal o pulverización.
Secuencia de diagnóstico con osciloscopio
Preparación de la medición
Identificar el terminal de alimentación y el terminal de control del inyector con el diagrama eléctrico. Conectar el canal al circuito de conmutación a masa y colocar la referencia del instrumento en el punto indicado por el procedimiento de prueba. Seleccionar una escala de voltaje que permita observar el nivel de batería y el pico inductivo sin recortar la señal.
Lectura de la señal
Arrancar el motor o realizar la condición de prueba indicada. Observar primero el nivel de reposo. Después confirmar la caída a masa, medir el tiempo de inyección y revisar el pico de retorno. Finalmente, comparar la caída amortiguada con la forma de onda de otro inyector del mismo sistema.
Confirmación de la causa
Si la señal es incorrecta, separar el diagnóstico en alimentación, control y componente. Medir la caída de voltaje en el circuito, inspeccionar terminales, comprobar la resistencia de la bobina y verificar la corriente con una pinza adecuada. Si la señal eléctrica es normal, el siguiente paso es comprobar la operación hidráulica y mecánica del inyector.
