El actuador VVT es parte esencial del sistema de distribución variable de los motores de combustión interna. Al variar el ángulo del árbol de levas, el actuador VVT optimiza la sincronización de válvulas, mejorando la eficiencia del combustible y el rendimiento a distintas revoluciones.
Este componente trabaja con presión de aceite controlada por la ECU a través de la válvula de control de aceite, adaptándose a condiciones de carga y velocidad. Comprender su funcionamiento y las posibles fallas permite un diagnóstico preciso y un mantenimiento preventivo eficaz.

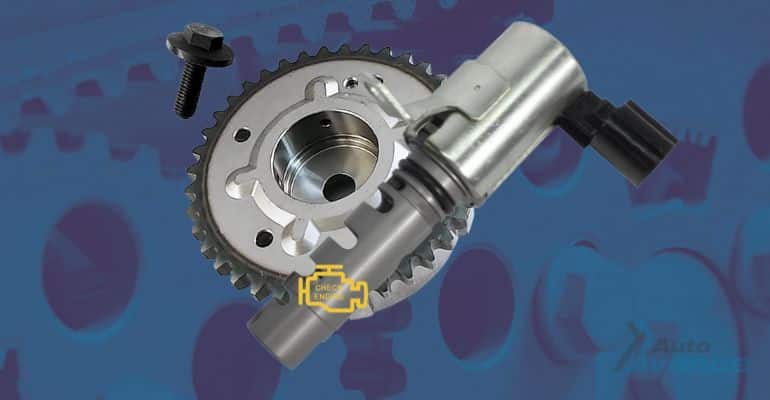

¿Qué es el actuador VVT?
El actuador VVT forma el núcleo del sistema de sincronización variable de válvulas. Mediante presión hidráulica, modifica ligeramente la posición del árbol de levas para optimizar la apertura y cierre de las válvulas en función de la demanda del motor. Esto se traduce en un mejor consumo de combustible, más potencia en altas revoluciones y menores emisiones contaminantes.
Componentes del sistema VVT
Sensor de posición del árbol de levas de escape (CMP1)
Monitorea la posición del árbol de levas de escape y envía señales a la ECU. Con esta información, la ECU ajusta el momento de apertura y cierre de válvulas para maximizar el rendimiento y la eficiencia en la fase de escape.

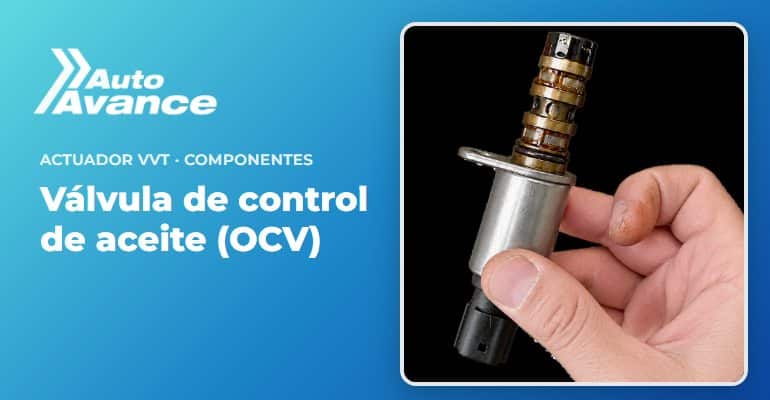

Válvula de control de aceite (OCV)
Regula el flujo de aceite hacia el actuador VVT. La ECU modula esta válvula para variar la presión hidráulica interna del actuador, permitiendo un ajuste continuo del ángulo de levas según las condiciones de operación.
Actuador hidráulico de sincronización variable de válvulas
Opera mediante aceite a presión para desfasar el árbol de levas respecto al cigüeñal. Su movimiento interno altera el tiempo entre apertura y cierre de válvulas, adaptándose en tiempo real a la conducción.
Sensor de posición del árbol de levas de admisión (CMP2)
Trabaja en conjunto con el CMP1 de escape, informando sobre la posición del árbol de levas de admisión. La ECU combina ambas señales para optimizar la fase de admisión y escape de forma sincronizada.
Actuador eléctrico de sincronización variable de válvulas
Complementa al actuador hidráulico, recibiendo señales eléctricas de la ECU para realizar ajustes finos en la sincronización cuando las condiciones demandan rapidez y precisión.
Motor/Driver del actuador VVT
Es el componente eléctrico que impulsa el actuador, recibiendo comandos de la ECU para regular el movimiento del árbol de levas con gran exactitud.
Sensor de posición del cigüeñal (CKP)
Proporciona información sobre la posición y velocidad de giro del cigüeñal. La ECU utiliza esta señal junto con los CMP para calcular el avance o retraso óptimo del árbol de levas.
Diagnóstico y fallas comunes del actuador VVT
Identificar problemas en el actuador VVT es clave para evitar pérdida de potencia y aumento de emisiones.
Como técnico profesional automotriz, concebir las nociones fundamentales de este componente te permitirá solucionar problemas más rápida y efectivamente.
A continuación, se describen las fallas más habituales y sus consecuencias.
1. Falta de mantenimiento de aceite
El actuador VVT depende de aceite limpio y con la viscosidad correcta. Retrasos en el cambio de aceite o uso de productos inadecuados pueden obstruir conductos internos, impidiendo el desplazamiento del actuador y provocando sincronización incorrecta.

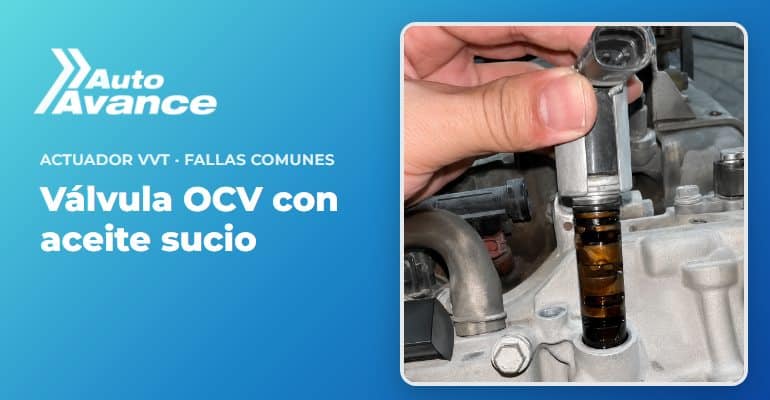

2. Fallos en la válvula de control de aceite (OCV)
La OCV puede atascarse por suciedad o desgaste, impidiendo regular el flujo de aceite hacia el actuador VVT. Esto genera falta de respuesta en bajas revoluciones y códigos de error como P0011 o P0012.
3. Filtro de aceite obstruido
Un filtro saturado reduce la presión disponible para el actuador VVT. Al no recibir suficiente aceite, el actuador no puede ajustar el ángulo del árbol de levas de forma efectiva.
4. Baja presión de aceite
Problemas en la bomba de aceite o nivel de aceite bajo reducen la presión hidráulica. Sin presión adecuada, el actuador VVT queda bloqueado y el motor pierde rendimiento, especialmente en aceleraciones.
5. Sensores defectuosos (CMP o CKP)
Si los sensores de árbol de levas o cigüeñal fallan, la ECU carece de datos precisos para comandar el actuador VVT. Esto provoca marcha irregular y puede disparar la luz de Check Engine.
6. Averías eléctricas o en la ECU
Los circuitos que alimentan la OCV o el actuador eléctrico pueden dañarse, al igual que la propia ECU. Sin las señales correctas, el actuador VVT no ajusta la sincronización como corresponde.
7. Desgaste mecánico interno
Con el uso prolongado, engranajes y retenes del actuador VVT se desgastan, perdiendo la precisión en el desplazamiento. Esto ocasiona rezagos en la fase de válvulas y ruidos internos.
8. Contaminación o partículas en el sistema
Partículas en el aceite pueden obstruir los conductos del actuador VVT. La contaminación reduce el flujo hidráulico y bloquea el mecanismo, provocando un desfase constante en la distribución variable.
Conocer en profundidad el actuador VVT y su diagnóstico de fallas facilita la detección temprana de problemas, optimizando tanto el rendimiento como la vida útil del motor.
