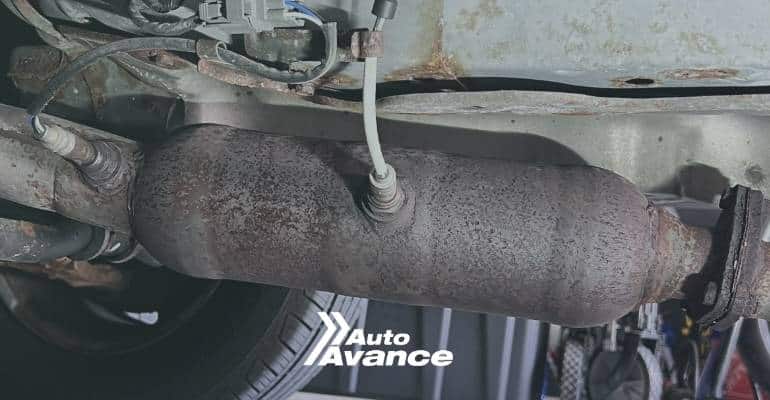

El diagnóstico del catalizador es uno de los procedimientos más críticos cuando se presentan códigos de eficiencia como P0420 o P0430. Para que este análisis sea válido, no basta con leer códigos de falla; es indispensable interpretar correctamente las señales eléctricas de los sensores de oxígeno antes y después del catalizador, bajo condiciones controladas de operación del motor.
Desde un enfoque profesional, el diagnóstico del catalizador se fundamenta en el comportamiento comparativo de estas señales. Solo cuando el motor trabaja en lazo cerrado y el sensor delantero responde de forma correcta, es posible evaluar objetivamente si el catalizador está cumpliendo su función química de almacenamiento de oxígeno y tratamiento de gases de escape.
Funcionamiento del sensor de oxígeno antes del catalizador
Señal del sensor delantero en lazo cerrado

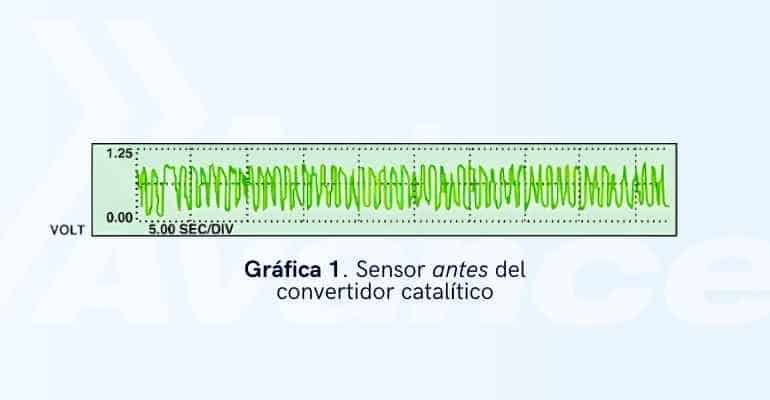

En la primera gráfica, correspondiente al sensor de oxígeno ubicado antes del catalizador, se observa una oscilación rápida entre aproximadamente 0.1 y 0.9 voltios. Esta señal se encuentra dentro de una escala vertical típica de 0 a 1.25 V, con una base de tiempo de 5 segundos por división. La frecuencia de conmutación, cercana a una a tres veces por segundo en ralentí estable, confirma que la ECU está corrigiendo activamente la mezcla aire-combustible.
Este comportamiento es un requisito previo para cualquier diagnóstico del catalizador. Si el sensor delantero no oscila correctamente o el motor no entra en lazo cerrado, la información del sensor posterior pierde valor diagnóstico, ya que no existe una referencia válida de mezcla.
Comportamiento del sensor después del catalizador en buen estado
Amortiguación de la señal y almacenamiento de oxígeno

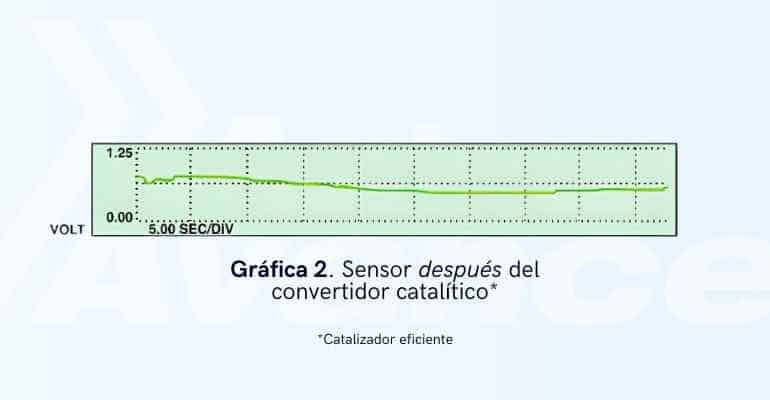

En la segunda gráfica, correspondiente al sensor de oxígeno después del catalizador cuando el sistema se encuentra en buen estado, la señal se mantiene estable alrededor de 0.6 a 0.7 voltios. Las variaciones son mínimas, generalmente inferiores a 0.1 V, y los cambios se producen de manera lenta, tardando varios segundos en reflejarse dentro de la misma escala de tiempo de 5 segundos por división.
Esta estabilidad eléctrica es la evidencia directa de que el catalizador está funcionando correctamente. El sustrato cerámico interno está almacenando oxígeno y amortiguando las oscilaciones provenientes del sensor delantero, permitiendo que las reacciones de oxidación y reducción se completen de forma eficiente. En este escenario, el diagnóstico del catalizador confirma un sistema saludable, sin pérdida de eficiencia.
Diagnóstico del catalizador ineficiente
Relación directa con códigos P0420 y P0430

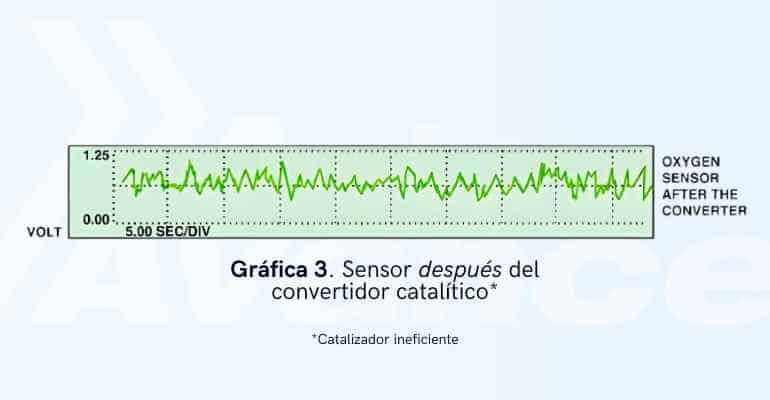

En la tercera gráfica se observa el patrón característico de un catalizador ineficiente. El sensor posterior comienza a imitar el comportamiento del sensor delantero, oscilando nuevamente entre 0.1 y 0.9 voltios con una frecuencia alta y variaciones constantes. Esta similitud entre ambas señales indica que los gases de escape están atravesando el catalizador prácticamente sin tratamiento.
Desde el punto de vista químico y eléctrico, esto significa que el material cerámico interno ha perdido su capacidad de almacenamiento de oxígeno. La ECU detecta esta ausencia de amortiguación y concluye que la eficiencia del catalizador ha caído por debajo del umbral permitido, generando directamente los códigos de falla P0420 o P0430. Este patrón es una de las bases más sólidas para el diagnóstico del catalizador sin necesidad de desmontaje.
Ventajas del diagnóstico por gráficas frente a métodos empíricos
El análisis de las señales de los sensores de oxígeno permite realizar un diagnóstico del catalizador objetivo, repetible y técnicamente sustentado. A diferencia de métodos basados en suposiciones o reemplazos innecesarios, este procedimiento se apoya en datos reales, medidos en tiempo real y bajo criterios eléctricos y electrónicos precisos.
Este enfoque evita conjeturas, reduce costos innecesarios y permite determinar el estado real del catalizador directamente en el vehículo, siguiendo estándares de medición profesional, tal cual como se trabaja en los procesos de diagnóstico avanzado que se enseñan en Auto Avance.
