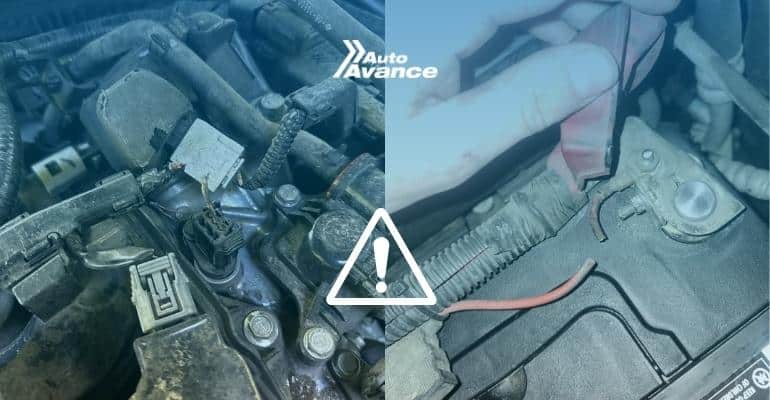

Algunos errores al probar un sensor son más comunes de lo que muchos técnicos imaginan y representan una de las principales causas de diagnósticos incorrectos, fallas repetitivas y daños en arneses o módulos electrónicos. Comprender por qué estas prácticas son peligrosas permite mejorar la precisión del diagnóstico y evitar intervenciones innecesarias en sistemas críticos.
En el entorno automotriz moderno, errores al probar un sensor suelen originarse por el uso inapropiado de herramientas, el desconocimiento de cómo viaja la señal o la manipulación indebida de los conectores. A medida que los sistemas electrónicos evolucionan, también lo hacen los métodos adecuados para evaluar señales, tensiones y patrones de onda sin comprometer la integridad del arnés ni la ECU.
Daño por corte de cables durante la prueba
El primer error frecuente consiste en cortar el cable del sensor con bisturí o cuchilla para intentar acceder a la señal. Esta práctica destruye el blindaje, debilita los hilos de cobre y expone el arnés a corrosión acelerada. La medición correcta debe realizarse siempre mediante clamps, pines de back-probe o agujas específicas diseñadas para penetrar el aislamiento sin comprometer su recubrimiento ni su protección electromagnética.
Conectores dañados por mala manipulación
Otro de los errores al probar un sensor ocurre al retirar el conector aplicando fuerza indebida sin liberar el clip de seguridad. Este gesto quiebra la pestaña, deja el terminal flojo y genera falsos contactos intermitentes que afectan la comunicación entre el módulo y el sensor. La consecuencia es un circuito inestable cuya falla puede aparecer solo bajo vibración o temperatura, obligando a reemplazar el conector o usar soluciones improvisadas que deterioran aún más el diagnóstico.
Medición incorrecta con multímetro en señales de onda
Muchos fallos de diagnóstico provienen de intentar medir señales PWM, cuadradas o de alta velocidad usando únicamente un multímetro. Este instrumento no es capaz de mostrar variaciones de frecuencia, amplitud o forma de onda, lo que conduce a interpretaciones erróneas sobre el estado del sensor. Cuando la señal es dinámica, la única herramienta adecuada es el osciloscopio, capaz de representar el comportamiento real de la señal en tiempo real y revelar distorsiones, caídas de voltaje o interrupciones.
- Te puede interesar: Osciloscopio automotriz para diagnóstico de sensores en tiempo real
Alimentar sensores con 12 V: el error más dañino
El error más grave al probar un sensor es conectarlo directamente a la batería para “ver si enciende” o si responde a un voltaje externo. La mayoría de los sensores trabaja con 5 V regulados por la ECU. Si se les fuerza a operar con 12 V, el resultado inmediato es la destrucción del sensor y, en muchos casos, daños en el regulador interno del módulo. Esta misma mala práctica se observa en pruebas improvisadas de inyectores o válvulas como la IAC, donde se ignora que estas señales son pulsos modulados y no alimentaciones directas.
