La junta de culata es el elemento indispensable para el sellado entre bloque y culata en cualquier motor de combustión interna. Instalar la junta de culata con precisión resulta vital para evitar fugas de compresión y asegurar la integridad del sistema de refrigeración. La correcta instalación de la junta de culata depende en gran medida de una superficie plana y limpia en el bloque y la culata, así como del cumplimiento del orden y torque de apriete recomendados por el fabricante.
En este artículo técnico, exploraremos los errores más frecuentes al montar la junta de culata, desde la preparación de las superficies hasta el apriete de tornillos y la selección de tornillería. Además, detallaremos buenas prácticas y recomendaciones de Auto Avance para evitar deformaciones de la culata, daños en el empaquetado y garantizar el rendimiento óptimo del motor.
Preparación de bloque y culata
Limpieza exhaustiva de superficies
La causa más común de fallos en la instalación de la junta de culata es no limpiar adecuadamente las superficies del bloque y la culata. Restos de óxido, restos de emulsión o partículas metálicas pueden impedir el sellado hermético y generar fugas de compresión, aceite o refrigerante. Para evitarlo:
- Elimine mediante desengrasante todas las impurezas.
- Use una cuchilla de plástico o escariador según especificación de fábrica.
Verificación de planicidad
Incluso una leve deformación en el plano de unión compromete el asentamiento de la junta de culata. Se recomienda:
- Medir con regla de precisión y galgas feeler en varios puntos.
- Rectificar el plano si la desviación supera las tolerancias del fabricante.
Apriete de tornillos y torque correcto

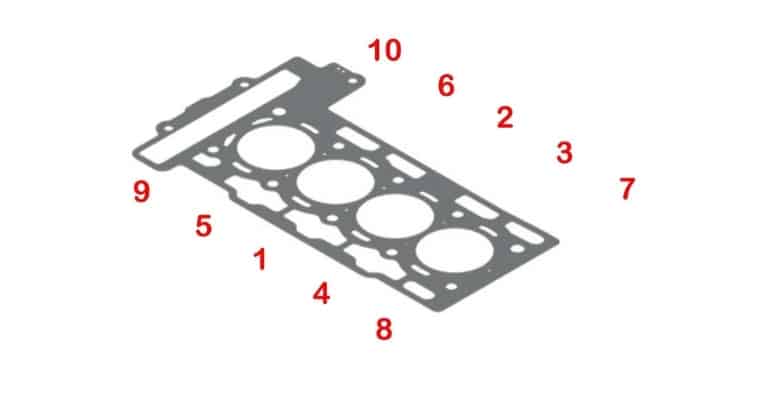

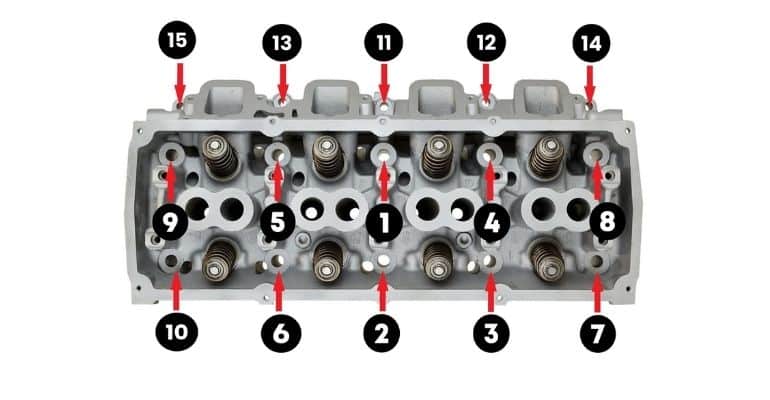

Secuencia de apriete en espiral o cruz
No seguir el orden de apriete indicado puede causar distribución desigual de la presión y deformar la culata. La mayoría de los manuales especifican un patrón que parte del centro hacia los extremos en forma de espiral o cruz. Esta práctica garantiza:
- Presión uniforme sobre el empaque.
- Asentamiento óptimo de la junta de culata.
Uso de tornillos según especificación
Algunos pernos de culata están diseñados para estirarse (“torque-to-yield”) y no deben reutilizarse. Reemplear tornillos estirados implica:
- Pérdida de su capacidad elástica.
- Incapacidad para mantener el torque adecuado.
Consulte siempre el manual de servicio para identificar pernos de un solo uso y sustituirlos por piezas nuevas.
Selección de empaques y especificaciones del fabricante
Para garantizar la longevidad del montaje y evitar daños prematuros:
- Utilice el empaque de junta de culata recomendado por el fabricante.
- Verifique espesores y materiales compatibles con el tipo de motor (hierro, aluminio, multicapa).
- Compruebe las tolerancias térmicas y de compresión según ficha técnica.
La instalación de junta de culata es un proceso crítico que combina precisión en la preparación de superficies, control riguroso del torque y el uso de piezas correctas. Siguiendo estas directrices y las mejores prácticas de Auto Avance, se logra un sellado perfecto, evitando fallos costosos y preservando el rendimiento del motor.
