Los símbolos eléctricos automotrices son el lenguaje fundamental de los diagramas eléctricos y electrónicos en los vehículos modernos. Dominarlos no solo permite identificar componentes en un plano, sino comprender cómo fluye la corriente, cómo se generan las referencias de voltaje y cómo la ECU interpreta cada condición eléctrica para tomar decisiones de control. Sin este conocimiento, el diagnóstico se limita a pruebas aisladas; con él, se transforma en análisis lógico del sistema.
Comprender los símbolos eléctricos automotrices es el primer paso para dejar de ver cables y empezar a leer circuitos con criterio técnico. Cada símbolo representa una función específica dentro del sistema: regulación, protección, control o conversión de energía. Interpretarlos correctamente permite anticiparse a fallas, detectar incoherencias eléctricas y entender por qué un sistema responde de determinada manera, enfoque que forma parte del método de análisis aplicado en Auto Avance.
¿Por qué son clave los símbolos eléctricos automotrices en los diagramas?
Los diagramas eléctricos no muestran fallas, muestran diseño. Los símbolos eléctricos automotrices representan cómo el fabricante espera que el sistema funcione bajo condiciones normales. Cuando el comportamiento real no coincide con lo que el diagrama describe, aparece la pista del fallo. Por eso, entender cada símbolo es esencial para comparar teoría contra realidad durante el diagnóstico.
Además, los módulos electrónicos no “ven” componentes mecánicos, sino valores eléctricos. Resistencias, caídas de voltaje, señales filtradas o picos controlados son la base de las decisiones que toma la ECU. El técnico que domina este lenguaje puede interpretar qué está evaluando el módulo y por qué activa o desactiva un actuador.

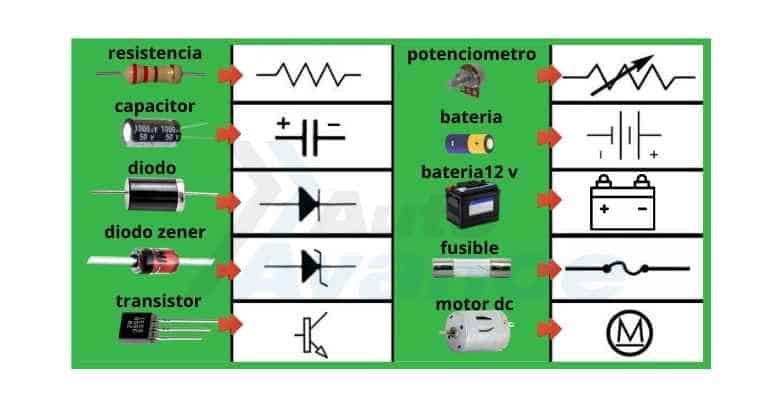

Principales símbolos eléctricos automotrices y su función técnica
Resistencia
La resistencia controla el flujo de corriente y genera caídas de voltaje dentro del circuito. La ECU utiliza estas caídas como referencias lógicas para interpretar estados, rangos y condiciones de funcionamiento.
Potenciómetro
Es una resistencia variable. Constituye la base de sensores de posición como el TPS, donde cada ángulo mecánico se traduce en un valor eléctrico específico que la ECU interpreta como carga o demanda.
Capacitor
Almacena energía de forma temporal. Su función principal es filtrar interferencias, estabilizar señales y limpiar ruidos eléctricos que podrían afectar lecturas críticas del sistema.
Batería
Fuente principal de energía del vehículo. Alimenta módulos, actuadores y sistemas de control, y mantiene la estabilidad eléctrica durante arranque, carga y funcionamiento.
Diodo
Permite el paso de corriente en un solo sentido. Se utiliza para proteger módulos electrónicos de retornos de corriente y picos inversos que pueden dañar componentes sensibles.
Batería de 12 V
Símbolo específico del acumulador automotriz encargado del arranque, la alimentación general y el respaldo eléctrico del sistema.
Diodo Zener
Limita el voltaje máximo permitido en un circuito. Protege entradas de la ECU frente a picos eléctricos que superarían los rangos seguros de operación.
Fusible
Elemento de protección diseñado para interrumpir el circuito ante un sobreconsumo. Su apertura no es la falla en sí, sino una señal clara de exceso de corriente que debe investigarse.
Transistor
Interruptor electrónico de alta velocidad. La ECU lo utiliza para controlar inyectores, bobinas y actuadores con precisión y sincronización exacta.
Motor de corriente continua (DC)
Convierte energía eléctrica en movimiento mecánico. Está presente en actuadores, ventiladores y bombas controladas electrónicamente.
Interpretar símbolos eléctricos automotrices para anticipar fallas
Cuando el técnico comprende los símbolos eléctricos automotrices, puede identificar qué condición espera la ECU, qué variable está evaluando y qué respuesta debería producir el sistema. Esto permite detectar fallas antes de que se manifiesten de forma evidente, analizando el circuito desde su lógica eléctrica y no solo desde el síntoma.
Este enfoque transforma el diagnóstico en un proceso analítico y reproducible, tal cual como se enseña y aplica en Auto Avance, donde la formación de técnicos sólidos comienza por dominar el lenguaje eléctrico del vehículo y entender cómo piensa realmente la electrónica automotriz.
