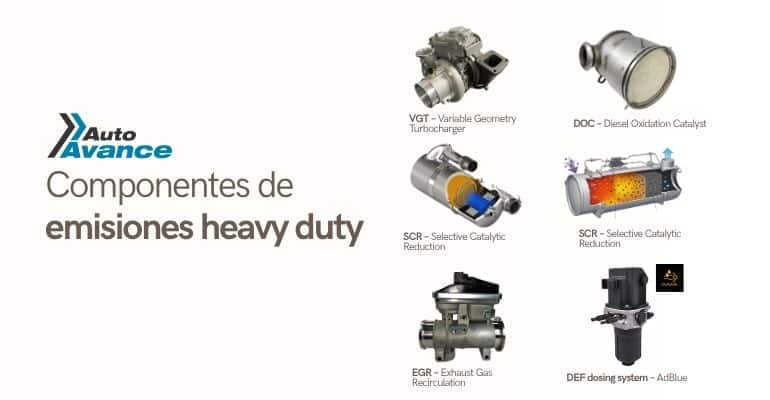

Los componentes de emisiones Heavy Duty controlan el flujo de gases, la temperatura del escape, el hollín y los óxidos de nitrógeno en motores diésel de camión. En plataformas Cummins, Detroit y Caterpillar, su diagnóstico exige interpretar datos del ECM y códigos J1939.
El código observado no identifica por sí solo una pieza dañada. El SPN señala el parámetro supervisado y el FMI describe la condición eléctrica o funcional detectada. Por eso, el mismo número debe confirmarse en la información de servicio correspondiente al motor, al módulo y al año del vehículo.
Cómo interpretar los componentes de emisiones Heavy Duty
En un camión moderno, el control comienza en la admisión y la combustión, y continúa en el sistema de postratamiento. La EGR y el VGT modifican las condiciones de operación del motor. El DOC, el DPF, el SCR y el sistema dosificador DEF trabajan sobre los gases de escape.
La lectura debe comenzar con el SPN/FMI activo, el módulo que lo reporta y los datos congelados. Después se comparan presión diferencial, temperaturas, posición de actuadores, estado de regeneración, calidad o presión del DEF y valores de NOx. No se debe borrar el código ni sustituir un componente antes de comprobar alimentación, masa, cableado, conectores y condiciones mecánicas.
EGR: recirculación de gases de escape
Función y señales de falla
La EGR, o Exhaust Gas Recirculation, devuelve una cantidad controlada de gases de escape a la admisión. La estrategia reduce la temperatura máxima de combustión y ayuda a controlar los NOx. El conjunto puede incluir válvula, actuador, enfriador, tuberías y sensor de presión diferencial.
Entre los códigos representativos aparecen SPN 2791 FMI 3, 9, 13 y 14 para el actuador o control de la válvula EGR. También puede aparecer SPN 411 FMI 3, 4 o 13 asociado con la señal o el rango del sensor de presión diferencial EGR. La interpretación exacta depende de la plataforma.
El diagnóstico debe comprobar primero conectores, alimentación, masa y continuidad del actuador. Después se verifica que las tuberías de presión no estén obstruidas y que el valor diferencial responda al cambio de régimen. Un problema de flujo, un sensor contaminado y una falla eléctrica pueden generar síntomas parecidos.
VGT: turbocompresor de geometría variable
Actuador y posición de los álabes
El VGT, o Variable Geometry Turbocharger, regula la energía que llega a la turbina mediante álabes de geometría variable. Su actuador electrónico comunica la posición al módulo de control y permite ajustar presión de sobrealimentación, respuesta del motor y condiciones de regeneración.
Los SPN 641 FMI 9 y 13 son ejemplos frecuentes en plataformas que supervisan el actuador VGT. El FMI 9 puede indicar una actualización o comunicación anormal en el enlace del actuador; el FMI 13 se relaciona con una condición fuera de calibración. No son pruebas concluyentes de que el turbo completo deba reemplazarse.
La comprobación debe incluir el movimiento mecánico de la geometría, el estado del conector, la alimentación, la masa y la red de comunicación del actuador. Si la posición real no sigue la posición ordenada, se debe separar una restricción mecánica de una falla de control o calibración.
DOC: catalizador de oxidación diésel
Preparación térmica del postratamiento
El DOC, o Diesel Oxidation Catalyst, oxida principalmente hidrocarburos y monóxido de carbono. También contribuye a elevar la temperatura de los gases para favorecer la regeneración del DPF y preparar las condiciones térmicas del postratamiento.
Sus fallas suelen aparecer relacionadas con temperatura de escape insuficiente, dosificación incorrecta, fugas, contaminación o baja eficiencia del conjunto. No existe un único SPN/FMI universal para condenar el DOC. El código concreto depende del motor, del módulo de postratamiento y de la estrategia de monitoreo.
El diagnóstico debe comparar temperaturas antes y después del catalizador, revisar fugas de escape y confirmar que el sistema de dosificación entregue la cantidad ordenada. Una temperatura anormal durante una regeneración puede tener origen en el DOC, el dosificador, el combustible de regeneración, los sensores o las condiciones de operación.
DPF: filtro de partículas diésel
Hollín, ceniza y presión diferencial
El DPF, o Diesel Particulate Filter, retiene el material particulado producido por la combustión. El hollín puede eliminarse mediante regeneración activa o pasiva. La ceniza permanece y requiere un procedimiento de limpieza o reemplazo según la condición del filtro y la información de servicio.
Un código representativo es SPN 3251 FMI 16, relacionado con presión diferencial del DPF por encima del rango normal en nivel moderadamente severo. También es frecuente encontrar SPN 3719 FMI 0 cuando la carga de hollín alcanza un nivel muy alto. En ambos casos se debe comprobar el sensor, las mangueras, las conexiones y la presión real antes de atribuir la falla al filtro.
La secuencia de diagnóstico debe verificar fugas en el escape, estado de los tubos de presión, temperaturas de regeneración, historial de regeneraciones y restricción del DPF. Una regeneración forzada no corrige una causa eléctrica, una dosificación deficiente, una fuga o una acumulación de ceniza.
Para ampliar el procedimiento de operación y diagnóstico, consulta la información sobre regeneración del filtro de partículas DPF.
SCR: reducción catalítica selectiva
Conversión de NOx mediante DEF
El SCR, o Selective Catalytic Reduction, utiliza DEF o AdBlue para transformar los NOx en nitrógeno y agua dentro del catalizador. El sistema depende de temperatura suficiente, concentración correcta de DEF, dosificación precisa y señales coherentes de los sensores NOx.
SPN 3364 aparece en plataformas que supervisan la eficiencia de conversión de NOx del SCR. Según la arquitectura, también se almacenan códigos vinculados con sensores NOx, temperatura, calidad del DEF o condiciones de dosificación. La eficiencia baja no demuestra por sí sola que el catalizador SCR esté dañado.
El análisis debe comparar NOx de entrada y salida, temperaturas de entrada y salida, estado de la dosificación y posibles fugas de escape. También se debe comprobar la calidad del DEF y la ausencia de contaminación. Si el sistema no alcanza la temperatura requerida, el diagnóstico de eficiencia puede quedar alterado.
Sistema dosificador DEF
Presión, calentadores y entrega del fluido
El sistema dosificador DEF incluye depósito, bomba, líneas, calentadores, sensores de presión y temperatura, unidad dosificadora y control electrónico. Su función es generar y mantener las condiciones necesarias para inyectar DEF en el escape con la cantidad ordenada por el módulo.
SPN 4334 FMI 3 y 4 son ejemplos asociados con el circuito del sensor de presión DEF. En algunas plataformas se relacionan con señal alta, señal baja, cortocircuito o circuito abierto. Otros SPN pueden describir presión, temperatura, bomba, calentamiento o dosificación. La descripción final debe consultarse en el manual de la aplicación.
El procedimiento comienza con inspección visual del depósito, líneas y conectores. Después se comprueban alimentación, masa, señal del sensor, presión generada por la bomba y respuesta de la unidad dosificadora. Las líneas dobladas, los cristales de DEF, la contaminación y el congelamiento pueden producir síntomas semejantes a una falla eléctrica.
Los cursos virtuales de diagnóstico automotriz incluyen formación relacionada con software, redes, sensores y sistemas diésel. Para un camión específico, el técnico debe utilizar el software compatible con el ECM instalado.

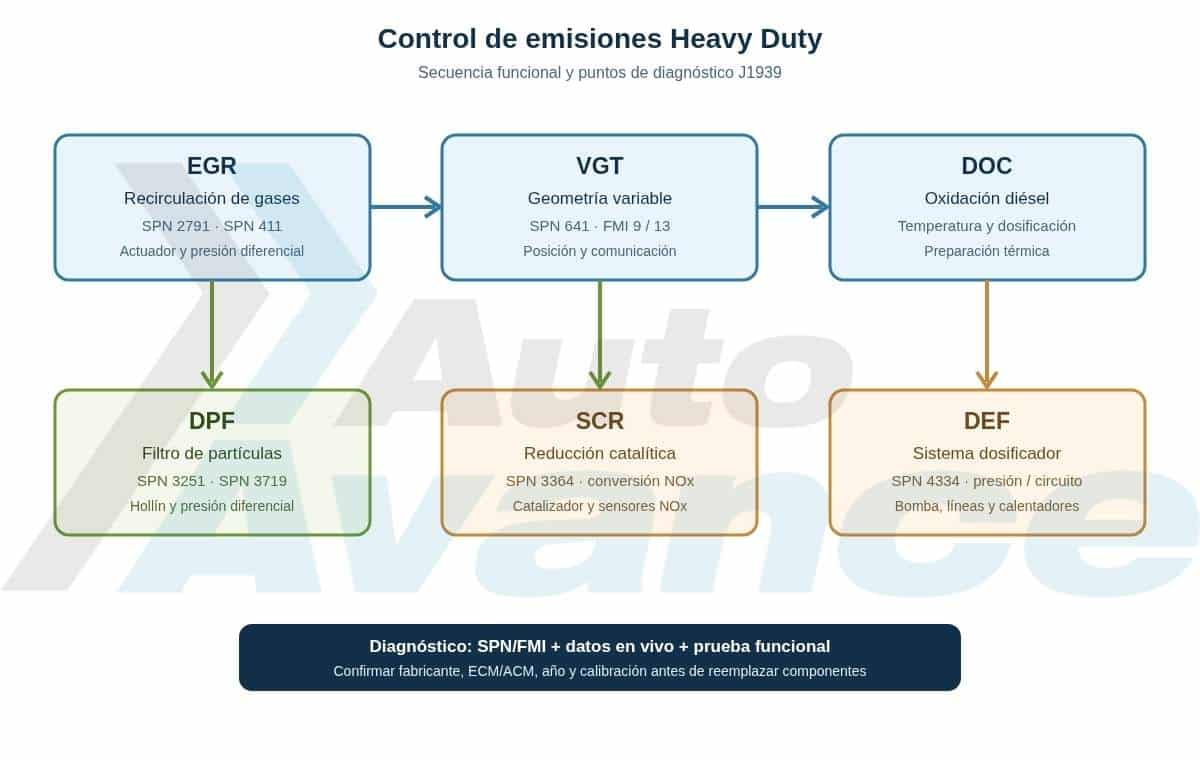

Método de diagnóstico para los seis sistemas
Secuencia recomendada
Primero se identifica el fabricante del motor, el modelo, el año, el ECM o ACM involucrado y la calibración instalada. Luego se registra el SPN/FMI activo, pendiente e histórico, junto con las condiciones de operación en las que apareció.
Después se realiza una inspección visual de conectores, arneses, mangueras, tuberías y fugas. La prueba eléctrica debe confirmar alimentación, masa, continuidad, cortocircuitos y comunicación cuando el componente use una red de datos. La prueba funcional compara el valor ordenado por el módulo con la respuesta real.
Finalmente se corrige la causa, se borran los códigos según el procedimiento del fabricante y se ejecuta la verificación indicada. La prueba puede incluir regeneración, prueba de actuador, calibración, comprobación de presión o recorrido de conducción. Un código que regresa después de la reparación requiere revisar los datos en vivo y no solo repetir el borrado.
Relación entre los sistemas de emisiones
Una falla de EGR puede modificar la producción de hollín y afectar la carga del DPF. Un VGT fuera de posición puede cambiar el flujo de aire y las temperaturas del escape. Un problema de DOC puede impedir una regeneración adecuada. A su vez, una dosificación DEF incorrecta puede producir una baja eficiencia SCR y activar estrategias de reducción de torque.
Por esta interacción, los componentes de emisiones Heavy Duty deben diagnosticarse como un sistema. El SPN/FMI orienta la prueba, pero la confirmación exige correlacionar datos de presión, temperatura, posición, comunicación, regeneración y NOx con el procedimiento específico de la plataforma.
