En los motores Hino el sistema de inyeccion TICS (Sistema de Control del Rango del Tiempo de Inyección) se utiliza para controlar el tiempo y el rango de apertura en la inyección, variando la posición del pre-recorrido, este sistema logra un rango de inyección alto acortando el tiempo de inyección en los rangos de velocidad baja y media, contribuyendo a incrementar el torque y a aclarar las emisiones de gases contaminantes. Este sistema utiliza una bomba de pre-recorrido la cual tiene muchas funciones de control más que a la de una bomba de inyección convencional y todas estas funciones son controladas por la ECU (Unidad de Control Electrónico).

Si este sistema llegara a tener un mal funcionamiento podría presentar problemas tales como una insuficiente potencia del motor, golpeteos en el momento de estar en marcha ralenti, paradas del motor y un arranque duro, también problemas ambientales como altos ruidos y emisiones de humo negro.

Rango de Inyección Electronica en Motores HINO

Este sistema se caracteriza por tener una presión máxima en la tobera de inyección la cual es proporcional a la velocidad del motor, esta se eleva a medida que el tiempo de inyección va avanzando, aun hasta que permanezca igual a la cantidad de entrega total. En un rango de baja velocidad del motor, la velocidad del embolo cae y disminuye la presión de inyección máxima afectando el rociado de la tobera de inyección tornando un poco imposible obtener una buena mezcla de aire-combustible. Para tener una mezcla favorable en los rangos de velocidad baja y media, la presión de inyección máxima debe ser alcanzada en un corto periodo de tiempo.

A diferencia de los sistemas convencionales el cual el tiempo es controlado por la fuerza centrifuga generada por la velocidad del motor, en este sistema el tiempo puede ser avanzado antes de que el motor sea arrancado. Teniendo como resultado que el tiempo requerido avanzado puede ser obtenido sin alguna demora y la capacidad de arrancar a bajas temperaturas puede mejorar dramáticamente.

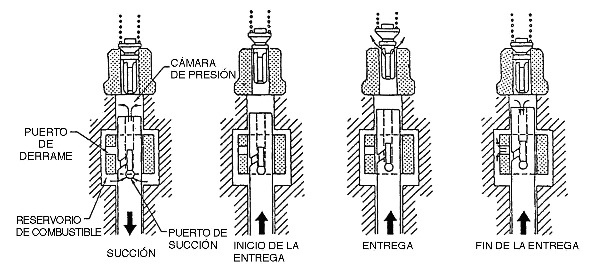

ENTREGA DE COMBUSTIBLE HINOLa bomba de pre-recorrido funciona de tal manera que es capaz de mover sus puertos hacia arriba y hacia abajo, pero sin embargo, lo hace de una manera que parece como si estuviera estática, como si no se moviera. Este sistema pasa por varios procesos antes de inyectar el combustible uno de ellos es el de Succión, el cual se da cuando un émbolo está en la posición inferior, el combustible en el reservorio fluye hacia la cámara de presión a través del puerto de succión.

Cuando el émbolo se mueve hacia arriba, a medida que el combustible en la cámara de presión fluye hacia atrás hacia el reservorio, la presión del combustible no se forma, después pasa al Inicio de la entrega de combustible el cual a medida que el émbolo se mueve hacia arriba un poco más, el puerto de succión y el conductor son cerrados por el manguito del tiempo y empieza a formarse la presión de combustible en la cámara de presión, en el momento de la entrega de combustible a medida que el puerto de succión y el conductor son cerrados por el manguito del tiempo, el movimiento hacia arriba del émbolo entrega el combustible en las cámaras de presión, la entrega se finaliza cuando el conductor en el émbolo encuentra el puerto de derrame del manguito del tiempo, el combustible a alta presión en la cámara de presión fluye hacia afuera del reservorio a través del puerto de derrame. La presión en la cámara de presión cae rápidamente para finalizar la entrega del combustible.

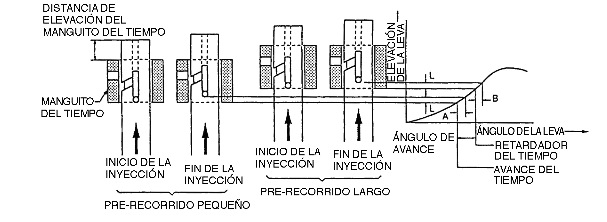

TIEMPO DE INYECCION HINOEste sistema cuenta con dos tiempos de inyección, Cuando el pre-recorrido es pequeño, el manguito del tiempo está en la posición inferior. La inyección del combustible comienza relativamente a la primera mitad de la elevación de la leva y la inyección del tiempo es avanzada y Cuando el pre-recorrido es largo, el manguito del tiempo está en la posición superior. La inyección de combustible comienza relativamente en la última mitad de la elevación de la leva y el tiempo de inyección es retardado.

Rango de Inyección Electronica en Motores HINO
