En los sistemas Diesel Common Rail la válvula reguladora de presión tiene la misión de ajustar y mantener la presión en el “Rail”, dependiendo del estado de carga del motor, en caso que se presente una presión demasiado alta en el Rail, esta válvula se abre de forma que una parte del combustible retorna al deposito, desde el Rail a través de una tubería colectora y en el caso que se presente una presión demasiado baja en el Rail, la válvula reguladora de presión se cierra e interrumpe el paso de combustible hacia el retorno, aumentando de tal manera la presión.

La válvula reguladora de presión va fijada por una brida de sujeción, ya sea en la bomba de alta presión o en riel según sea el caso. Esta bomba trabaja de tal manera que el inducido presiona una bola contra el asiento para eliminar la conexión entre el lado de alta presión y el de baja presión; para ello existe por una parte un muelle que presiona el inducido hacia abajo, y por otra parte, existe un electroimán que ejerce una fuerza sobre el mismo. Para la lubricación y la eliminación del calor en la válvula se rodea con combustible el inducido por completo.

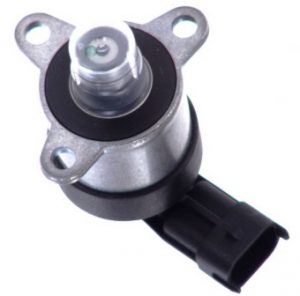

Valvula reguladora de presion  boschLa válvula reguladora de la presión tiene dos circuitos de regulación, un circuito regulación eléctrico que trabaja lentamente para ajustar un valor de presión medio variable en el Rail y un circuito de regulación mecánico-hidráulico que trabaja más rápido para compensar las oscilaciones de presión de alta frecuencia.

Cuando la válvula reguladora se encuentra inactiva la alta presión existente en el riel de inyectores o en la salida de la bomba de alta presión es superior a la presión que ejerce la válvula reguladora, ya que el electroimán al no tener corriente no ejerce fuerza alguna, de tal forma que abre la válvula reguladora de presión y permanece mas o menos abierta según el caudal de suministro. El muelle esta dimensionado de forma que establece una presión de aprox. 100 bar.

Cuando la válvula reguladora se encuentra activa al momento de aumentarse la presión en el circuito de alta presión, debe formarse fuerza magnética adicionalmente a la fuerza elástica. La válvula reguladora de presión al estar activada, esta se cierra, hasta que se establezca un equilibrio de fuerzas entre la fuerza de alta presión por una parte y las fuerzas magnéticas y elástica por otra parte.

En el momento que se logra el equilibrio la válvula queda entonces en una posición abierta y mantiene constante la presión, mediante una abertura diferente compensa un caudal de suministro modificado de la bomba así como la extracción de combustible de la parte de alta presión por los inyectores. La fuerza magnética del electroimán es proporcional a la corriente de activación, se realiza mediante intervalos (modulación de amplitud de impulsos). La frecuencia de impulsos de 1kHz es suficientemente alta para evitar movimientos perturbadores del inducido u oscilaciones de presión en el riel.
