En el ámbito de vehículos utilitarios y de trabajo pesado, una de las marcas que domina el segmento es International. Vienen equipado con motores serie DT. Son fabricados por Navistar International. Te vamos a explicar cómo Escanear Camiones International Serie DT y el módulo ECM.

Equipos para escanear camiones International

Para escanear camiones International se necesitan diferentes equipos. El primero es una computadora preferiblemente laptop de uso exclusivo para software de diagnóstico.

Para el caso de los motores que vienen en camiones International se utiliza el siguiente Software:

  • Software Master Diagnostics MD32 DLCII. Diamond Logic Controler II.

El segundo es una Interfaz que sirva para comunicar el software de camiones International con el ECM de motor o computadora del motor. Esta interfaz debe estar equipada con cables de link usb y conector de 9 pines.

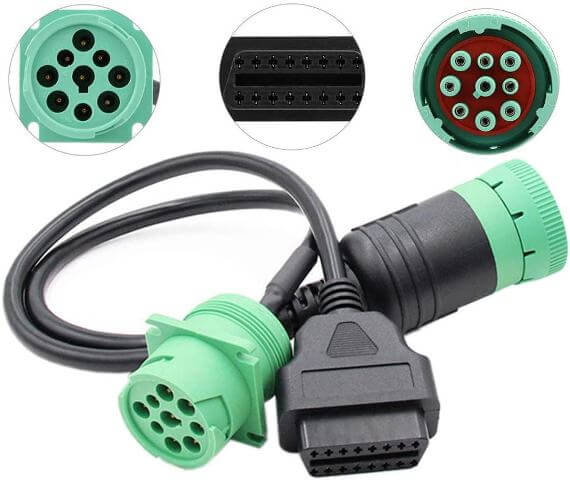

Conector de 9Pines J1939

Existen diferentes marcas de Interfaz o Scanner para Camiones International, como por ejemplo:

  • DPA5
  • Nexiq USB – Link
  • Nexiq USB – Link 2
  • DrewLinQ RP1210 Vehicle Diagnostic Tool.

Además los equipos de Cummins OEM sirven también para enlazar con el software, ya que muchos modelos de camiones traen motor Cummins.

Por último un multímetro para comprobar las alimentaciones en el conector de diagnóstico del camión.

Este es un paso que muchas veces se omite, pero por seguridad lo mejor es revisar siempre los voltajes y tierras del conector de diagnóstico, para validar que todo esté correcto y es seguro conectar nuestro equipo.

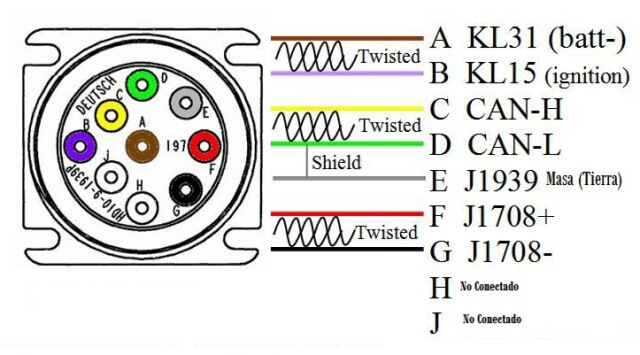

Datos para medir el conector 9 Pines J1939

Primeros pasos para conectar los equipos de Diagnóstico:

  1. Verifique los voltajes en el conector Deutsch J1939.
  2. Conecte la Interfaz al PC Laptop cable USB.
  3. Valide Conexión de la Interfaz.
  4. Luego Conecte la Interfaz de diagnóstico conector de 9 Pines.
  5. Coloque contacto en el camión.
  6. Verifique que la Interfaz tenga la luz de alimentación encendida (Normalmente Luz Verde).
  7. Abra el programa en el Laptop.
  8. En la parte superior izquierda de la ventana del programa debe hacer Click en FILE, luego MD Settings, y luego COM Device.
  9. En esta opción debe escoger el tipo de interfaz que está usando y que debe ser también compatible con el software y dar click en OK.
  10. Luego debe dar click al botón de comunicar y esperar hasta que la señal de luz amarilla al lado del botón se encienda.
  11. En este momento ya tiene conexión con el ECM.
Botón Conectar

Este Software trabaja por sesiones. Cada uno de los problemas que se desean analizar, traen sus propios archivos de sesiones, por lo tanto dependiendo del tipo de falla se debe cargar el archivo de la sesión, el cual viene en un archivo de tipo (.SSN).

Las sesiones más comunes son Control crucero, control de marcha mínima, arranque difícil o motor que no arranca.

Debe tener cuidado para no eliminar los datos establecidos por defectos al momento de cargar y guardar estas sesiones.

Diagnóstico de Camiones International

El diagnóstico de vehículos pesados se ha convertido en una excelente oportunidad, y el diagnóstico de los ECM se puede realizar en banco, alimentando o energizando el módulo ECM con una fuente.

De esta manera puede empezar a comunicar su herramienta y comunicar con los datos almacenados de funcionamiento del vehículo.

Hoy puedes acceder a un curso completo sobre diagnóstico de camiones International, y empezar con este interesante negocio en su portafolio de servicios.
