El funcionamiento del sistema VVT es uno de los conceptos más consultados cuando aparecen códigos como P0011, ralentí inestable o pérdida de potencia. Comprender el funcionamiento del sistema VVT permite interpretar correctamente cómo la ECU modifica el tiempo de apertura de válvulas para optimizar torque, eficiencia y emisiones en distintas condiciones de carga y rpm.

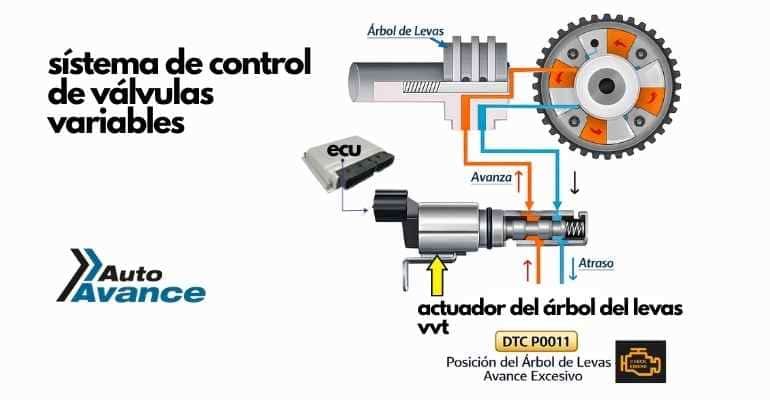

Desde el punto de vista técnico, el funcionamiento del sistema VVT se basa en el control hidráulico del árbol de levas mediante presión de aceite modulada electrónicamente. La ECU no mueve directamente el árbol; regula un solenoide denominado válvula de control de aceite (OCV), el cual dirige el flujo presurizado hacia un actuador o faseador acoplado al árbol de levas.
Cómo trabaja el sistema VVT
La ECU envía una señal PWM a la válvula OCV. Esta señal modula el ciclo de trabajo para controlar la cantidad y dirección del aceite que ingresa al actuador.
Cuando el aceite presuriza una de las cámaras internas del faseador, el árbol de levas se adelanta respecto al cigüeñal. Si la presión se dirige al lado contrario, el árbol se atrasa. Este desplazamiento angular modifica el cruce de válvulas, mejorando el llenado del cilindro a bajas rpm y optimizando la eficiencia volumétrica a altas rpm. Como resultado, se incrementa el torque en baja, se estabiliza la combustión en alta y se reducen emisiones contaminantes.
Códigos DTC más comunes en el sistema VVT
En el diagnóstico del sistema VVT, los códigos más frecuentes incluyen:
P0010
Falla en el circuito eléctrico del actuador o solenoide VVT.
P0011
Avance excesivo del árbol de levas respecto al valor esperado por la ECU.
P0012
Atraso excesivo del árbol de levas.
P0013 / P0014
Problemas asociados al actuador del árbol de escape en banco 1.
P0021 / P0022
Fallas equivalentes en banco 2, comunes en motores en configuración V.
Estos códigos no siempre indican un solenoide defectuoso; pueden estar relacionados con presión de aceite insuficiente, obstrucciones internas o desgaste mecánico del faseador.
Síntomas de falla en el sistema VVT
Cuando el actuador se traba por suciedad o barniz producto de aceite degradado, el árbol no cambia de posición correctamente. Los síntomas típicos incluyen ralentí inestable, pérdida de potencia, consumo elevado, golpeteo tipo diésel en frío, luz Check Engine activa y sensación de motor “amarrado”.
Estos síntomas se explican porque la sincronización variable queda fija en una posición incorrecta, alterando el llenado y la evacuación de gases en los cilindros.
Limpieza del actuador VVT y válvula OCV
El procedimiento básico de inspección y limpieza incluye desconectar el conector eléctrico, retirar los tornillos de fijación, extraer cuidadosamente la válvula, revisar la malla o filtro interno si lo posee y limpiar con solvente adecuado para componentes electrónicos o limpiador de partes. Es fundamental no dañar los sellos ni forzar el mecanismo interno con objetos metálicos.
Posteriormente debe verificarse que el émbolo interno se desplace libremente. Si después de la limpieza el DTC regresa, debe evaluarse presión real de aceite, posible daño interno del actuador o problemas mecánicos en el faseador.
Importancia del mantenimiento en el sistema VVT
El sistema VVT depende totalmente de aceite limpio y presión correcta. Cambios de aceite fuera de intervalo favorecen la formación de depósitos que bloquean conductos internos y afectan el funcionamiento del sistema VVT. En diagnóstico profesional, siempre debe verificarse viscosidad correcta, presión dinámica y estado del filtro antes de reemplazar componentes electrónicos.
Tal como lo explica uno de nuestros instructores automotrices en Auto Avance, muchos reemplazos innecesarios de solenoides VVT ocurren por no medir primero la presión real de aceite y la integridad mecánica del sistema.
