Un sensor de pistoneo o detonación es un dispositivo piezo-eléctrico pequeño, que junto con el PCM, identifica estas detonaciones. El PCM ante esta circunstancia retrasara el encendido para evitar daños al motor, este sensor es capaz de producir una señal debida a una vibración diferente a la normal provocada por un proceso de combustión detonante. Con el objetivo de obtener la mayor potencia posible del motor con el menor consumo de combustible, se trata de obtener máximas presiones de trabajo en la cámara de combustión.

Un sensor de pistoneo o detonación es un dispositivo piezo-eléctrico pequeño, que junto con el PCM, identifica estas detonaciones. El PCM ante esta circunstancia retrasara el encendido para evitar daños al motor.

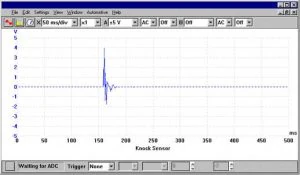

Senal Sensor DetonacionLa frecuencia de detonación (pistoneo) es aproximadamente 15 KHZ.

El punto óptimo en la cual la alta tensión (AT) enciende la mezcla aire/combustible será momentos antes del PMS, pero a veces será inevitable que bajo ciertas condiciones ocurra una detonación imprevista. Para medir esta señal se utilizara el osciloscopio con un barrido horizontal de 50 ms por división y una amplitud de tensión alterna pico a pico de 2V por división.

La mejor manera de probar un sensor de detonación, es quitar el sensor del motor y golpearlo ligeramente con una llave de tuercas pequeña, la forma de onda resultante debe ser similar al ejemplo demostrado.

Al reinstalar el sensor se debe apretar con el torque correcto indicado por el manual.
La comprobación de este sensor es solamente con osciloscopio dado que esta construido por un cristal piezo-eléctrico y no se puede medir su resistencia.

Este sensor es capaz de producir una señal debida a una vibración diferente a la normal provocada por un proceso de combustión detonante, con el objetivo de obtener la mayor potencia posible del motor con el menor consumo de combustible, se trata de obtener máximas presiones de trabajo en la cámara de combustión.
Este objetivo sin embargo se ve disminuido debido a las condiciones altamente variables bajo las cuales debe funcionar un motor, hace casi imposible el máximo aprovechamiento si no se utiliza un sensor de detonación, a través del cual la unidad de control puede variar el avance del encendido.

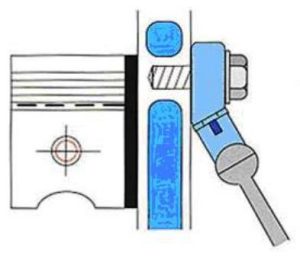

Disco Sensor DetonacionEste sensor consta de una cabeza metálica dentro de la cual se encuentra montada una pieza de cristal piezo-eléctrica que tiene la particularidad de generar una corriente eléctrica cuando es sometida a esfuerzos mecánicos.

El sensor de detonación es un dispositivo electronico capaz de medir la vibración y convertir esta señal en una salida eléctrica que mide el golpeteo del motor.

El sensor esta diseñado para vibrar aproximadamente a la misma frecuencia que el golpeteo del motor. El acelerador convierte la señal de vibracion en una salida eléctrica.

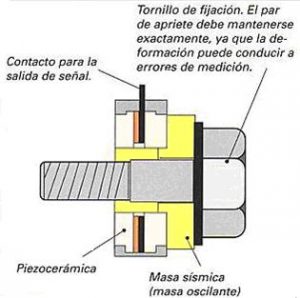

Cristal Sensor DetonacionEste sensor usa un disco muy delgado de cerámica piezo-eléctrica, el cual esta unido a un diafragma metálico.
Este dispositivo algunas veces se llama resonador, cuando el golpeteo del motor es detectado por el diafragma metálico este aplica y libera presión del disco piezo-eléctrico, a la frecuencia del golpeteo del motor.
Un golpeteo mas fuerte provoca que el diafragma aplique una mayor presión al disco piezo-eléctrico. El disco responde con una mayor salida de voltaje.

Senal Electrica Sensor DetonacionEl cristal piezo-eléctrico convierte la energía mecánica en energía eléctrica. La estructura cristalina del cristal se modifica continuamente debido a que por un lado se desplaza con las oscilaciones del block del motor y por otro lado por la inercia de la misma sísmica (oscilante) del propio sensor. Esta modificación de la textura cristalina genera una tensión eléctrica oscilante en ritmo uniforme, la intensidad de la oscilación tiene una influencia especial sobre la magnitud de la tensión, si actúa una fuerza mecánica de compresión sobre la piezo-cerámica, se genera una señal de tensión positiva.

La desaparición de la fuerza genera una señal de tensión con polaridad inversa.

SENSOR DE DETONACION (G61)

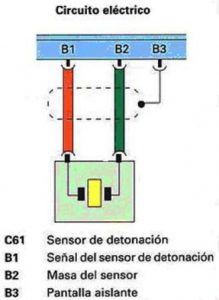

Sensor Detonacion g-61Este sensor esta fijado en la parte lateral del bloque del motor. A través de las señales de tensión, la unidad de control (J192) detecta la combustión detonante y hace que el momento de encendido se retrase hasta quedar suprimida la detonación.
El momento de encendido se ajusta de esa forma, al límite de la detonación, individualmente para cada cilindro, de modo que se aproveche óptimamente la capacidad de rendimiento del motor.
Al retrasarse el ángulo de encendido en un término medio mayor de 3º del cigüeñal en todos los cilindros, la unidad de control pone el vigor la familia de características de encendido.

El autodiagnóstico para l a señal del sensor de detonación entra en vigor en cuanto la temperatura del líquido refrigerante sobrepasa los 20º C, el régimen del motor supera 3.500/min. Y la carga del motor sobrepasa un 40%.
Si se aumenta la señal del sensor de detonación, el sistema retrasa el ángulo de encendido de todos los cilindros a razón de 12º del cigüeñal, lo cual se manifiesta en una clara perdida de potencia del motor.
El autodiagnóstico verifica el circuito de corriente del sensor de detonación.

Detecta el tipo de avería= – sin señal
