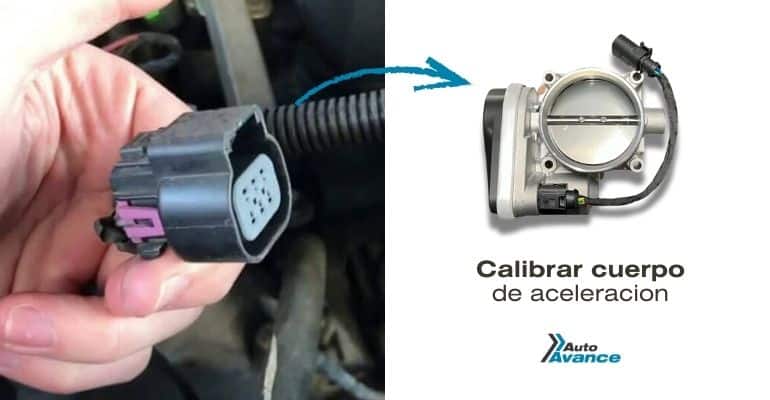

Calibración del cuerpo de aceleración electrónico

La calibración del cuerpo de aceleración electrónico evita que el motor quede acelerado o inestable tras una limpieza, corrigiendo la pérdida de referencia en la ECU.

calibracion-del-cuerpo-de-aceleracion-electronico

La calibración del cuerpo de aceleración electrónico es uno de los procesos más consultados por técnicos y conductores cuando aparece un ralentí inestable después de limpiar el sistema. Este componente depende por completo de la referencia almacenada en la ECU, por lo que cualquier desconexión o manipulación incorrecta puede alterar su punto de apertura mínima y provocar fallas de aceleración.

Cuando la calibración del cuerpo de aceleración electrónico no se ejecuta correctamente, el motor puede quedar acelerado, perder el control de ralentí o incluso apagarse. Esto ocurre porque la ECU deja de reconocer la posición inicial de la mariposa, especialmente si no se utiliza un escáner adecuado para restablecer el aprendizaje. Aunque el cuerpo esté limpio, la falla permanecerá si la referencia interna no se recupera.

Por qué la calibración del cuerpo de aceleración electrónico es indispensable

El cuerpo de aceleración electrónico funciona bajo una relación estricta entre el motor del actuador, el sensor TPS integrado y los parámetros de referencia almacenados en la ECU. Cuando cualquiera de estos elementos pierde sincronía, el control del ralentí desaparece, generando aceleración anormal o inestabilidad al encender.

La ECU necesita conocer el ángulo exacto de cierre para modular el flujo de aire mínimo. Si esta referencia se pierde, no existe forma automática de que el sistema vuelva a su estado original sin realizar un procedimiento formal de reaprendizaje.

Errores comunes al manipular el cuerpo de aceleración electrónico

Desconectar el arnés con el switch abierto

Al retirar el conector con el sistema energizado, la ECU registra una posición inválida del actuador. Esto altera la memoria del punto de cierre y provoca un motor inestable, sin ralentí o con aceleración fija.

Abrir la mariposa manualmente

Mover la mariposa a mano puede dañar el engranaje interno o llevar el actuador más allá del ángulo permitido por la ECU. Cualquier deformación o desalineación impide que la calibración del cuerpo de aceleración electrónico se complete correctamente.

Alimentar el actuador directamente con batería

Introducir energía externa produce movimientos bruscos que rompen la relación entre engranajes y sensores internos. La ECU pierde el seguimiento del actuador, lo que deriva en fallas permanentes incluso después de limpiar el cuerpo.

Ensamblar sin revisar el sellado

Un mal asentamiento produce entradas de aire no medidas que la ECU interpreta como desajuste del cuerpo. Aunque el sistema intente corregir, el valor base queda fuera de rango.

Conectar y desconectar repetidamente esperando un “auto-reset”

Este hábito solo profundiza la pérdida de referencia. El sistema no realiza calibraciones automáticas sin un procedimiento guiado; por tanto, cada reconexión errática altera aún más el punto de apertura mínima.
