El sensor APP de 6 pines trabaja como entrada principal del pedal electrónico. Su función es convertir el recorrido del pedal en dos señales eléctricas independientes que la ECU compara en tiempo real para validar la solicitud del conductor.
Esa arquitectura permite que el sistema siga operando con criterio de seguridad cuando una señal se sale de rango o pierde correlación. Por eso el diagnóstico del pedal no se limita a medir un voltaje aislado: exige revisar alimentación, masa, barrido completo y relación entre ambos canales.
Cómo trabaja un sensor APP de 6 pines
Arquitectura interna de los dos circuitos

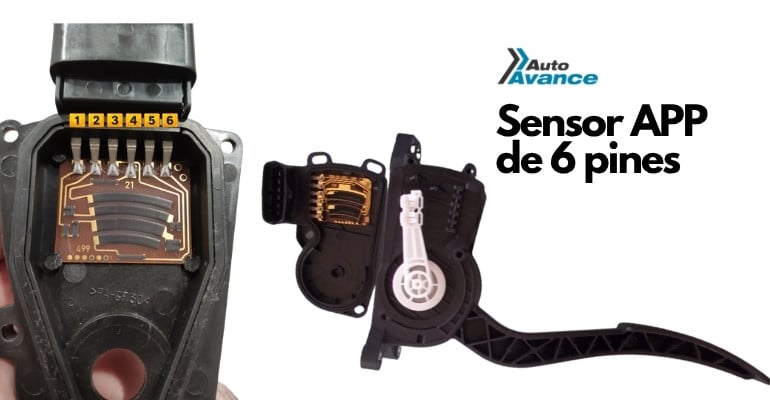

En la configuración más común, el sensor APP incorpora dos circuitos internos independientes. Cada circuito dispone de una referencia de 5 V, una masa y una señal de salida. Por eso muchos pedales electrónicos utilizan seis terminales: tres para APP 1 y tres para APP 2.

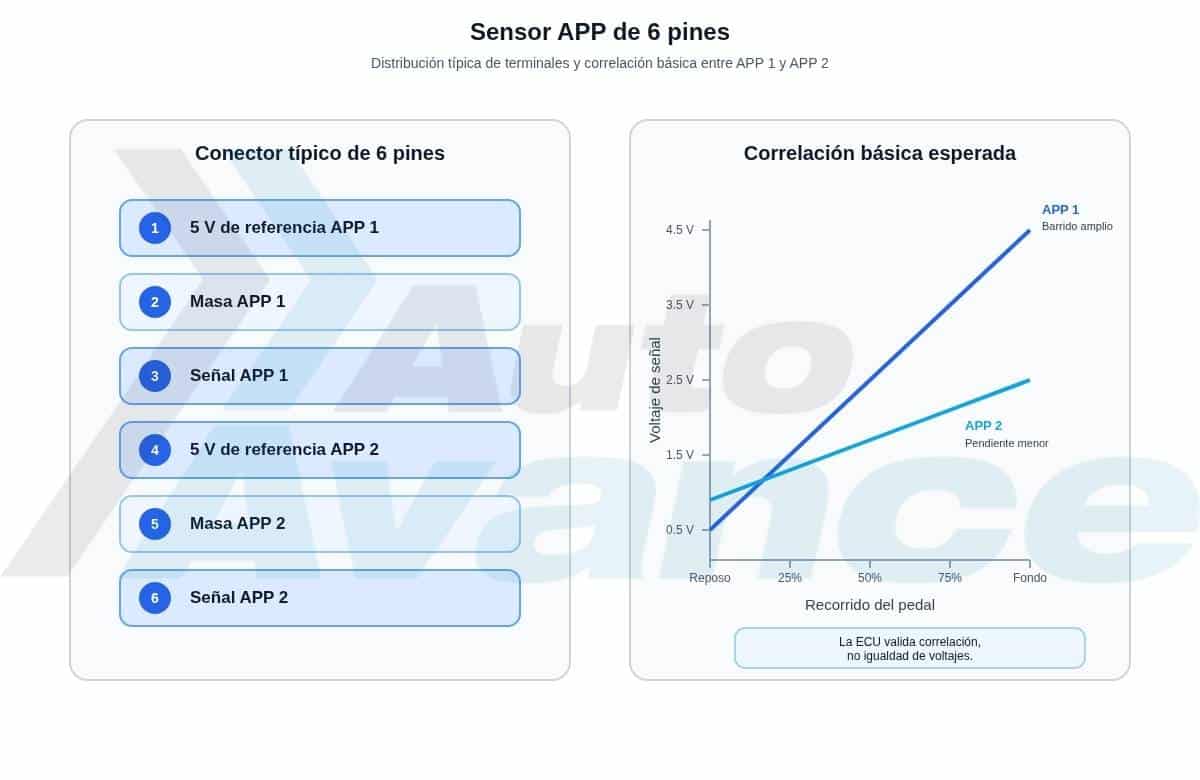

La distribución típica queda formada por referencia de 5 V para APP 1, masa de APP 1, señal de APP 1, referencia de 5 V para APP 2, masa de APP 2 y señal de APP 2. El orden físico de esos pines no es universal. Debe confirmarse siempre con el diagrama eléctrico del vehículo antes de hacer cualquier prueba directa sobre el conector.
Cuando el conductor presiona el pedal, el mecanismo interno desplaza el elemento lector sobre la pista resistiva o modifica el campo de un sensor sin contacto. En ambos casos, la señal cambia de forma proporcional al recorrido y se transmite a la ECU. Esa lógica de lectura es parte de la misma cadena de control que gobierna el cuerpo de aceleración electrónico.
Por qué APP1 y APP2 no son iguales
APP 1 y APP 2 cambian al mismo tiempo, pero no tienen que entregar el mismo voltaje. Un canal puede barrer aproximadamente entre 0.5 y 4.5 V, mientras el segundo puede trabajar con una pendiente menor, un rango reducido o incluso una relación inversa, según la calibración del fabricante.
La ECU no espera igualdad entre las dos señales. Lo que valida es una correlación programada. Si ambas curvas conservan la relación prevista en todo el recorrido, la solicitud del pedal se considera válida. Este criterio es similar al que se aplica al interpretar señales de posición en la calibración del sensor TPS, aunque el APP trabaja como entrada de demanda y no como realimentación directa de mariposa.
Redundancia y estrategia de seguridad en la ECU
Qué compara la ECU durante el barrido
La ECU compara APP 1 y APP 2 desde reposo hasta plena carga. Si una señal queda fija, se interrumpe, presenta ruido eléctrico o se aparta de la correlación esperada, la unidad interpreta que la demanda del conductor ya no es confiable.
En ese punto puede encender el testigo de avería, limitar la apertura del cuerpo de aceleración y activar modo de emergencia. La reducción de potencia no es una reacción arbitraria. Es una estrategia de protección para evitar una aceleración no deseada o una orden incoherente de torque. Esa lógica de decisión forma parte del procesamiento interno de la ECU automotriz.
DTC relacionados con el sensor APP
En esta arquitectura son frecuentes los DTC P2122 y P2123 para voltaje bajo o alto en uno de los circuitos APP, P2127 y P2128 para voltaje bajo o alto en el segundo circuito, y P2138 cuando la correlación entre ambas señales deja de cumplir la relación esperada por la ECU.
Cuando esos códigos aparecen, no conviene asumir de inmediato que el pedal está dañado. Un falso contacto, una caída de referencia de 5 V, una masa deficiente o interferencia en el arnés pueden producir la misma respuesta de protección. La lectura de parámetros en vivo con apoyo de un curso de scanner automotriz permite confirmar si la falla es fija, intermitente o dependiente del recorrido.
Tipos de sensor en pedales electrónicos
Pistas resistivas y sensores sin contacto
En muchos pedales de generaciones anteriores se emplean pistas resistivas y contactos deslizantes. En ese diseño, el desgaste mecánico puede alterar la continuidad del barrido o introducir zonas muertas en una parte específica del recorrido.
Los pedales más recientes también pueden usar sensores sin contacto, basados en efecto Hall o en otras tecnologías electrónicas de posición. Estos reducen el desgaste interno, pero no eliminan la necesidad de redundancia. El módulo puede conservar seis pines si cada canal mantiene su propia alimentación, masa y señal. En otros diseños, algunos retornos o referencias pueden compartirse y la cantidad de terminales cambia.
Qué debe verificarse antes de condenar el pedal
Antes de reemplazar el conjunto, hay que confirmar que las dos referencias de 5 V estén presentes, que las masas tengan baja caída de tensión y que APP 1 y APP 2 barran de forma continua en toda la carrera. También debe revisarse si la falla aparece con vibración, movimiento del arnés o variación térmica.
Ese procedimiento se apoya mejor cuando el técnico domina la interpretación de señales y diagramas, como se desarrolla en el curso de sensores automotrices. Sin esa verificación, es fácil reemplazar el pedal cuando la avería real está en el cableado o en la referencia compartida de la ECU.
Diagnóstico técnico correcto del sensor APP de 6 pines
Secuencia lógica de prueba
El primer paso es identificar el pinout exacto del vehículo. El segundo es comprobar referencia, masa y señal en ambos canales con contacto activado. El tercero es observar el barrido completo del pedal, preferiblemente con escáner o osciloscopio, para confirmar que las dos curvas cambian sin saltos y sin perder correlación.
Si una señal se queda fija cerca de 0 V o cerca de 5 V, el problema puede estar en corto a masa, corto a voltaje, circuito abierto o defecto interno del sensor. Si las señales son estables pero la correlación falla solo en ciertos puntos, la avería puede estar asociada al elemento lector o a una zona degradada del recorrido.
Error común en taller
Un error frecuente es medir un solo cable y concluir que el pedal está bien. En un sensor APP de 6 pines, esa prueba es insuficiente. La validación real depende del comportamiento simultáneo de APP 1 y APP 2, no de una sola señal aislada.
Por esa razón, el diagnóstico correcto siempre compara ambos canales y los relaciona con la respuesta del sistema. Solo así puede separarse una falla del pedal, una anomalía del arnés o una estrategia de protección activada por la ECU.
