El sensor de temperatura del aire (ATS) juega un papel clave en la gestión electrónica del motor: el ATS mide la temperatura del aire en el múltiple de admisión, dato esencial para calcular correctamente la masa de aire aspirada y optimizar la mezcla aire-combustible. Este valor permite a la unidad de control ajustar inyección y encendido, asegurando rendimiento, eficiencia y control de emisiones.
El correcto funcionamiento del ATS influye directamente en el desempeño del motor desde el arranque hasta su régimen de trabajo. Una lectura errónea de temperatura puede generar mezcla rica o pobre, provocando problemas como pérdida de potencia, consumo elevado, dificultad de arranque o activación del testigo “Check Engine”.
Principio de operación

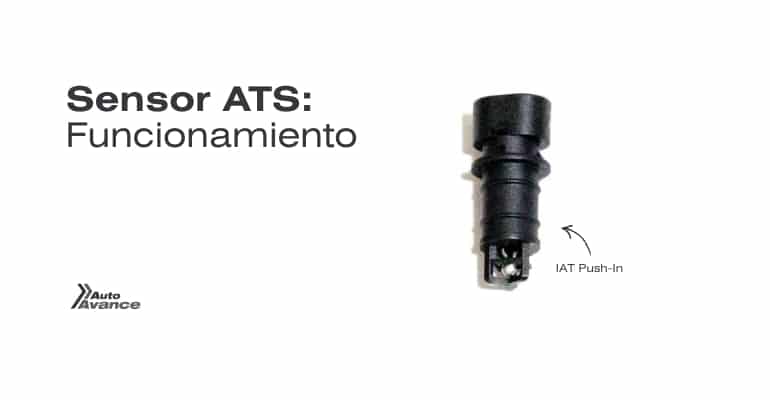

El sensor de temperatura del aire (ATS) es un termistor de dos cables cuyo valor de resistencia varía con la temperatura. Normalmente se emplea un termistor de coeficiente negativo (NTC): a mayor temperatura, menor resistencia; a menor temperatura, mayor resistencia.
Cuando el sistema de inyección está energizado, la ECU suministra un voltaje de referencia (por ejemplo +5 V) al ATS y mide la señal de retorno. Esa tensión varía según la temperatura del aire de admisión, y, a partir de dicha información, la ECU calcula la densidad del aire aspirado y regula la cantidad de combustible inyectado, optimizando mezcla y encendido.
Ubicación del sensor ATS
Dependiendo del diseño del vehículo, el ATS puede ubicarse en distintos puntos del sistema de admisión: en el múltiple de admisión, dentro del filtro de aire, o integrado en el sensor de flujo de masa de aire (MAF).
Esta ubicación afecta la temperatura medida: si está en el filtro o caja de aire, reflejará condiciones de ambiente o compartimiento del motor (20 °C a 40 °C típicamente). Si está en el múltiple de admisión o cerca del cuerpo de aceleración, la temperatura puede ser mucho mayor.
Algunos vehículos emplean dos sensores: uno para medir la temperatura del aire en admisión y otro para la temperatura ambiente. Esta práctica mejora la precisión del cálculo de masa de aire real, útil en condiciones de alta presión o altitud.
Diagnóstico y verificación del ATS
Un método básico con multímetro
Para comprobar funcionalidad: con el encendido, sin arrancar el motor, conecta el terminal negativo del voltímetro a masa (carrocería) y el positivo al cable de señal del sensor. En condiciones normales la tensión debe estar entre 2 V y 3 V, dependiendo de la temperatura ambiente.
Al calentar el motor o variar la temperatura del aire de admisión, el voltaje debe variar de forma proporcional. Si la señal no cambia o presenta valores fuera del rango esperado, puede indicar fallo del sensor, circuito abierto o cortocircuito a masa.
Comprobaciones avanzadas y observaciones técnicas
- Con motor frío, la resistencia interna del sensor debe ser elevada; con motor caliente debe disminuir considerablemente.
- Si el sensor está integrado en el MAF, comparten la conexión a masa. La prueba se realiza de forma similar.
- Si la señal de salida marca 0 V o voltaje de batería, debe revisarse conexión a masa, cables, y alimentación de la ECU.
¿Cuáles son las consecuencias de un sensor ATS defectuoso?
Cuando el ATS falla o sus lecturas son erróneas, la ECU recibe datos incorrectos sobre la densidad del aire, lo que altera la mezcla de combustible y aire. Esto puede provocar síntomas como dificultad de arranque, marcha irregular, pérdida de potencia, aumento en consumo de combustible, emisiones excesivas o encendido del testigo de falla.
En algunos sistemas, un ATS defectuoso puede generar códigos de error en la ECU, lo que obliga a realizar diagnóstico electrónico o reemplazo del sensor.
