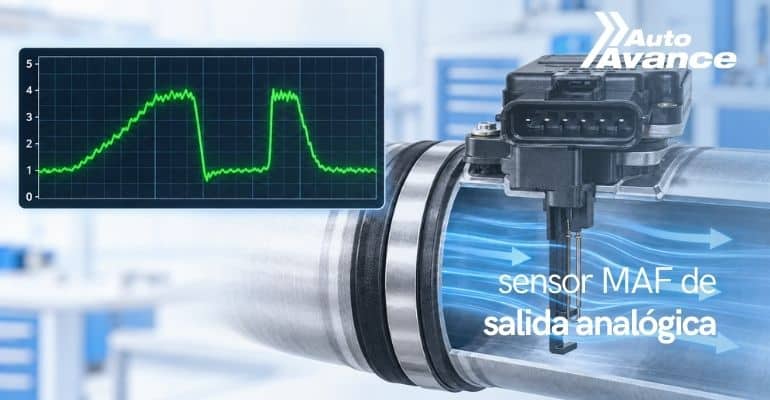

El diagnóstico del sensor MAF de salida analógica comienza con la verificación de alimentación, masa y señal. La salida suele trabajar cerca de 0–5 V y aumenta cuando el motor recibe una mayor masa de aire.
Una lectura correcta debe responder con rapidez al acelerador, aumentar de forma progresiva y regresar de manera estable al nivel de ralentí. Una caída, interrupción o señal fija exige revisar el circuito completo antes de reemplazar el sensor.
Cómo funciona la señal analógica del sensor MAF
El sensor MAF mide la masa de aire que atraviesa el ducto de admisión. En los diseños de hilo caliente o película caliente, el elemento sensor cambia su condición térmica cuando el flujo de aire lo enfría. El circuito interno convierte esa variación en una señal que la ECU utiliza para estimar la carga del motor y calcular la inyección.
En un MAF de salida analógica, la relación general es directa: bajo flujo de aire produce bajo voltaje y alto flujo de aire produce alto voltaje. Esta relación no define por sí sola el pinout ni permite comparar dos vehículos diferentes. La calibración depende del fabricante, el número de parte y la estrategia de control.
La salida también puede estar integrada con el sensor IAT. En ese caso, el conector puede incluir alimentación o referencia, masa o MAF RTN, señal MAF, señal IAT y el retorno correspondiente. La posición física de cada terminal cambia entre aplicaciones.
Valores de referencia y forma de onda
Condición KOEO
Con el interruptor en posición ON y el motor apagado, compruebe primero la alimentación indicada por el diagrama eléctrico. Puede ser B+ o una referencia de 5 V, según el diseño. Compruebe después la masa y la señal con el procedimiento especificado para el vehículo.
No debe condenarse el sensor porque la señal KOEO no coincida con un valor memorizado de otro modelo. En esta condición, la prioridad es confirmar que llegan la alimentación correcta y una masa estable, y que no existe un corto que altere el circuito.
Motor en ralentí
Con el motor funcionando, un MAF analógico puede mostrar aproximadamente 0,6–1,2 V en ralentí. Este intervalo es orientativo. La altitud, el desplazamiento del motor, la temperatura, la carga auxiliar y la calibración pueden modificar la lectura.
La señal debe permanecer estable, con pequeñas variaciones relacionadas con la combustión normal. Una lectura fija, demasiado errática o que no corresponde con las RPM y la carga requiere comparar el voltaje con los datos del escáner y revisar el circuito.
Aceleración rápida y desaceleración
Durante una aceleración rápida, la señal puede subir hacia 4–4,5 V en algunas aplicaciones. La respuesta debe ser inmediata y progresiva. No debe presentar escalones sin relación con el movimiento del acelerador, interrupciones ni zonas muertas.
Al cerrar el acelerador, el voltaje debe descender. En una desaceleración total puede aproximarse al nivel bajo del circuito antes de regresar al valor de ralentí. El comportamiento exacto depende de la estrategia de combustible y de la aplicación.
La forma de onda de un osciloscopio permite observar fallas que un multímetro puede ocultar. Una señal con ruido excesivo, caídas breves o cortes durante el barrido de aceleración debe llevar a revisar terminales, arnés, masa y contaminación del elemento sensor.
Procedimiento de diagnóstico
1. Identificar el circuito
Obtenga el diagrama eléctrico del vehículo y confirme el número de parte del MAF. Identifique cada función por nombre de circuito. No determine el pinout solamente por la posición física del conector ni por la similitud con otro sensor.
Si el MAF integra IAT, separe las pruebas de flujo de aire y temperatura. La señal IAT no debe interpretarse como señal MAF. Un retorno compartido o una alimentación común puede alterar más de una lectura cuando existe una falla de cableado.
2. Comprobar alimentación y masa
Con KOEO, mida la alimentación entre el terminal correspondiente y la masa definida por el diagrama. Después mida la masa bajo carga. La continuidad estática no es suficiente: una resistencia elevada en el retorno puede producir una caída de tensión y desplazar la señal aunque el elemento MAF esté en buen estado.
Para complementar la interpretación de alimentación, retornos y señales, revise la guía de señales de sensores automotrices. La medición debe hacerse sin provocar daños en los terminales ni abrir el aislamiento del arnés.
3. Medir la salida con multímetro
Conecte el multímetro en voltaje de corriente continua y mida la señal con el sensor conectado, mediante back-probing o el método indicado por el fabricante. Registre la lectura en KOEO, ralentí, aceleración progresiva y aceleración rápida.
El valor debe cambiar con el flujo de aire. Una señal cercana a cero puede deberse a falta de alimentación, masa abierta, circuito de señal en corto o elemento sensor contaminado. Una señal cercana al máximo puede indicar corto a alimentación, circuito de retorno defectuoso o una salida fuera de rango.
La prueba de aceleración del sensor MAF ayuda a relacionar el cambio de voltaje con la respuesta real del motor. El resultado se interpreta siempre junto con RPM, posición del acelerador, carga y datos MAF del escáner.
4. Confirmar con osciloscopio y escáner
Use el osciloscopio cuando el multímetro muestre un valor aparentemente normal, pero existan tirones, pérdida de potencia o códigos intermitentes. Observe el barrido completo desde ralentí hasta la aceleración y el retorno posterior.
Compare el flujo MAF informado por el escáner con las RPM, la posición del acelerador, el MAP y la carga calculada. La ECU no evalúa el MAF de forma aislada. Una lectura eléctricamente posible puede ser implausible para las condiciones de operación.
Pinout: por qué no debe suponerse
El conector puede incluir alimentación B+, alimentación de 5 V, masa o MAF RTN y señal MAF. Cuando el sensor IAT está integrado, también puede incorporar alimentación, señal y retorno de temperatura. El número de terminales y la asignación cambian entre fabricantes y aplicaciones.
La nomenclatura MAF RTN identifica un retorno de señal en algunas arquitecturas, pero no autoriza a asumir que todos los vehículos usan el mismo circuito. La identificación correcta se realiza con el esquema eléctrico, el número de parte y la continuidad controlada hacia la ECU.
Una masa deficiente puede elevar, reducir o distorsionar la señal. Por esa razón, mida la caída de tensión durante el funcionamiento y no se limite a medir resistencia con el circuito desenergizado.
DTC relacionados con el MAF
Los códigos más relacionados son P0100, fallo del circuito MAF; P0101, rango o rendimiento del circuito; P0102, señal baja; y P0103, señal alta. Algunas aplicaciones también utilizan P0104 para una señal intermitente. La descripción exacta y el umbral de detección pueden variar por fabricante.
Un P0101 no demuestra automáticamente que el sensor esté dañado. La ECU compara el flujo calculado con RPM, carga, posición del acelerador, MAP y otros parámetros. Una fuga de admisión después del MAF puede introducir aire no medido y provocar una discrepancia sin que el elemento eléctrico esté defectuoso.
La revisión debe incluir el filtro de aire, el ducto entre el MAF y el motor, abrazaderas, sellos, conectores, alimentación, masa, continuidad y contaminación. También deben descartarse restricciones de admisión y condiciones que modifiquen la carga real del motor.
Para ampliar la relación entre circuito, rango, desempeño y señal, consulte los códigos de falla del sensor MAF. El código orienta la prueba; no reemplaza la medición eléctrica ni la comprobación de plausibilidad.
Errores frecuentes durante la prueba
El primer error es sustituir el sensor sin comprobar la masa. Una resistencia adicional en el retorno modifica la referencia usada por la ECU y puede simular un MAF contaminado o fuera de rango.
El segundo error es aplicar un pinout de otra marca o de otro motor. La forma exterior del conector no garantiza la función de cada terminal. El tercer error es utilizar un valor de ralentí como criterio universal sin considerar la aplicación, la altitud y la carga del motor.
También es incorrecto interpretar una señal fija sin revisar el circuito de alimentación. Antes de limpiar o reemplazar el elemento, compruebe el diagrama, la forma de onda, las fugas de admisión y la correlación entre los datos del escáner.
El estudio ordenado de estas mediciones puede complementarse con un curso de diagnóstico de sensores automotrices, especialmente cuando se requiere interpretar señales simultáneas de MAF, MAP, TPS e IAT.
