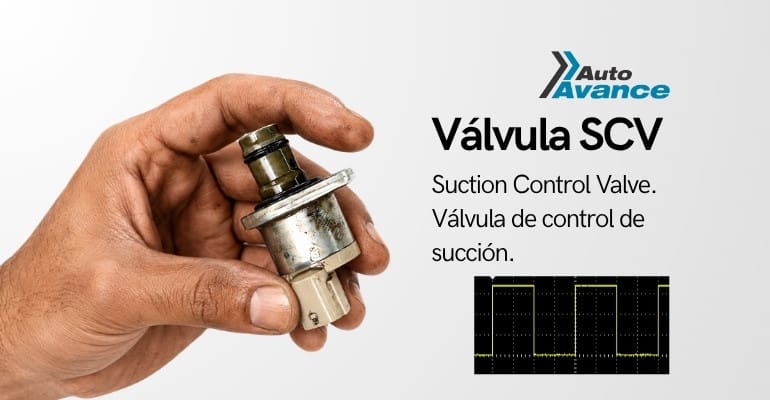

La válvula SCV es el elemento que dosifica el combustible que ingresa a la bomba de alta presión en un sistema Common Rail. La ECU calcula una presión objetivo con base en el régimen del motor, la carga, la posición del acelerador y la presión del riel, y luego ajusta la válvula SCV en lazo cerrado para sostener ese valor.
En una aplicación sana, la corrección es continua. La ECU compara la presión objetivo con la presión real medida por el sensor del riel y modifica la válvula SCV mediante una etapa de potencia con transistor MOSFET. Cuando la válvula SCV se contamina o se desgasta, su respuesta se vuelve lenta o errática y el sistema pierde capacidad para generar la presión solicitada.
Cómo trabaja la válvula SCV
Control de caudal antes de la compresión
La válvula SCV regula el volumen de combustible que alimenta a los émbolos de la bomba, no la presión ya comprimida en el riel. Ese criterio reduce el trabajo inútil dentro de la bomba y ayuda a mantener estable la presión de alimentación. En sistemas Common Rail, la lógica del control busca que el motor reciba solo el caudal necesario para la condición de carga presente.
Cuando la ECU administra correctamente la válvula SCV, la bomba no comprime combustible de más. El resultado es una respuesta más precisa de la presión de riel, menor generación de calor en el conjunto de alta presión y una mejor adaptación entre demanda y entrega de combustible.
Señal PWM y etapa de potencia
Dentro de la ECU, el microprocesador no alimenta la válvula SCV de forma directa. La orden de control pasa a una etapa electrónica de potencia que suele incluir un circuito driver y un transistor MOSFET. Ese transistor conmuta el circuito de la SCV hacia masa a gran velocidad y genera una señal PWM.
Al variar el ciclo de trabajo, la ECU modifica la corriente promedio que atraviesa la bobina de la SCV. Esa variación cambia la fuerza magnética sobre el émbolo interno y, con ello, la apertura efectiva de la válvula. En otras palabras, la válvula SCV responde al ancho de pulso como un actuador proporcional gobernado por electrónica de potencia.
Qué información usa la ECU
Presión objetivo y presión real
La ECU toma referencias de régimen, carga y posición del acelerador para estimar la demanda de combustible. A esa estrategia se suma la lectura del sensor de presión del riel, que permite cerrar el lazo de control y verificar si la presión real coincide con la presión solicitada. Cuando ambas curvas divergen, la corrección se aplica sobre la válvula SCV antes de llegar a una condición de protección.
Ese principio de comparación también explica por qué un escáner automotriz debe revisarse con datos en vivo y no solo con códigos de falla. El valor del riel, el mando de la ECU y la respuesta de la válvula SCV forman un conjunto. Si uno de esos datos no acompaña al resto, el diagnóstico queda incompleto.
Cálculo de la demanda
La lógica de control no depende de un solo parámetro. La ECU combina la posición del pedal, el régimen del motor, la carga calculada y el estado del sistema para definir cuánta presión necesita realmente el motor. Por eso, el mismo sistema puede pedir una entrega distinta al arrancar, acelerar o sostener carga constante.
En ese contexto, la ECU automotriz no solo ordena una apertura de la válvula SCV. También corrige de forma continua la estrategia para mantener la presión real dentro del rango esperado y evitar oscilaciones que afecten la inyección.
Qué ocurre cuando falla
Suciedad, barniz y desgaste interno
Cuando la válvula SCV acumula suciedad, barniz o partículas, el émbolo puede desplazarse con lentitud o quedar parcialmente trabado. Si además existe desgaste interno, la respuesta deja de ser proporcional a la orden PWM. El síntoma inmediato suele ser un caudal insuficiente hacia la bomba de alta presión.
En esa condición, la presión del riel tarda en subir o no alcanza el valor requerido durante el arranque, la aceleración o la operación bajo carga. La falla puede presentarse como arranque prolongado, inestabilidad al ralentí, pérdida de potencia y mala respuesta en aceleración inicial.
Protección y limitación de torque
Cuando la presión real no sigue la demanda, la ECU limita la cantidad de inyección y reduce el torque disponible para proteger el sistema. Esa estrategia evita que el motor trabaje con una presión de combustible inestable, pero también hace más evidente la falla de la válvula SCV.
Si el problema persiste, pueden aparecer códigos relacionados con baja presión o con desempeño del sistema de combustible. En ese punto, el análisis con diagnóstico OBD2 ayuda a separar una falla eléctrica de una restricción mecánica o de una válvula SCV con respuesta fuera de tiempo.
Diagnóstico correcto
Comparación entre mando y respuesta
El diagnóstico debe empezar por la comparación entre presión objetivo, presión real y ciclo de trabajo de la válvula SCV. Si la ECU ordena un cambio claro y la presión del riel no responde, la causa puede estar en la válvula, en el circuito eléctrico, en la baja presión de alimentación o en la propia bomba.
La prueba correcta no consiste solo en borrar el código. Hay que observar si la válvula SCV cambia de manera coherente con la demanda del motor y si la presión del riel acompaña esa orden. Cuando la diferencia entre mando y respuesta es persistente, la causa se ubica en el circuito de control o en el conjunto de combustible.
Confirmación eléctrica y mecánica
La revisión eléctrica debe incluir alimentación, masa, continuidad y estado del conector. Si el sistema utiliza control por transistor de lado bajo, la prueba también debe considerar la salida de la ECU y la respuesta de la bobina. Si el circuito está correcto pero la válvula SCV sigue respondiendo con lentitud, el problema ya no es de mando sino de movimiento interno.
La confirmación mecánica exige descartar restricciones, desgaste y contaminación en la válvula o en la alimentación de baja presión. Una vez corregida la causa, el sistema debe recuperar presión de riel de forma estable y la respuesta del motor debe normalizarse en arranque, aceleración y carga sostenida.
