El código P0335 no autoriza a cambiar el sensor de inmediato. El diagnóstico del sensor CKP debe confirmar primero si la ECU está perdiendo el circuito o la señal del sensor de posición del cigüeñal A durante el arranque.
La falla puede originarse en el conector, en la alimentación, en la masa, en el cableado, en el montaje del sensor o en la rueda reluctora. Por eso el procedimiento correcto combina inspección eléctrica, osciloscopio y lectura de RPM de arranque antes de condenar el componente.
Qué indica el código P0335
Falla de circuito o de señal CKP

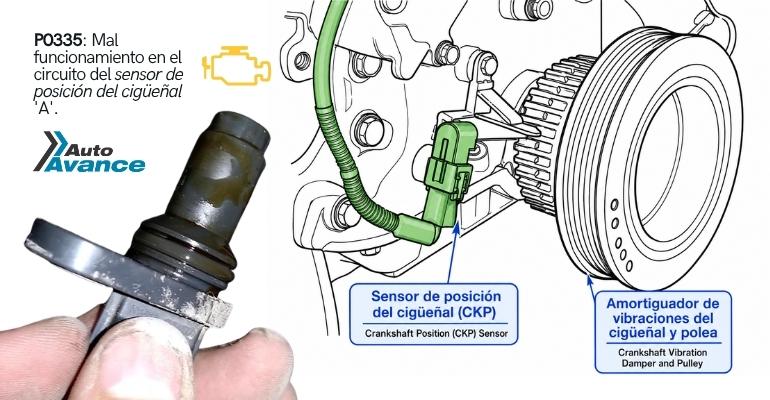

El código P0335 se registra cuando la ECU detecta una anomalía en el circuito del sensor de posición del cigüeñal A o deja de recibir una señal válida mientras el motor gira. Esa señal es una entrada crítica para calcular RPM, sincronizar inyección y controlar el encendido dentro de la lógica de la ECU automotriz.
En un sensor inductivo, la ECU espera una señal senoidal cuya amplitud aumente con la velocidad de giro. En un sensor Hall, la ECU necesita una señal cuadrada estable, además de una alimentación y una masa correctas. Si la forma de onda desaparece, llega deformada o se interrumpe, el código P0335 puede aparecer aunque el sensor no esté completamente abierto.
Diferencia entre P0335 y P0336
El código P0335 apunta al circuito CKP A. El código P0336 se relaciona con rango o rendimiento de esa misma señal cuando la forma de onda está presente, pero su frecuencia, continuidad o patrón no coinciden con lo que la ECU espera. En la práctica, ambos pueden aparecer juntos cuando la rueda fónica está deformada, el air gap es incorrecto o la señal se vuelve inestable durante el crank.
Diagnóstico correcto del circuito CKP
Verificación inicial del arnés y del conector
La primera etapa del diagnóstico del código P0335 es visual y eléctrica. Se debe revisar que el conector no tenga humedad, sulfato, terminales flojos, pines abiertos ni tensión mecánica sobre el arnés. Si el sensor es Hall, después se confirma alimentación, masa y línea de señal. Si el sensor es inductivo, se comprueba continuidad del circuito y ausencia de cortos hacia masa o hacia positivo según el diseño del fabricante.
Esta revisión evita reemplazos prematuros. Un terminal fatigado puede cortar la señal solo durante la vibración del arranque. Un cable con alta resistencia puede conservar continuidad estática y fallar cuando circula la señal real. El análisis eléctrico se complementa con lectura de datos en el curso de scanner automotriz cuando se comparan RPM de arranque, sincronía y presencia del CKP en vivo.
Prueba de señal con osciloscopio
Después de confirmar el circuito base, la prueba decisiva es observar la señal CKP durante el arranque con osciloscopio. En un sensor inductivo debe aparecer una onda senoidal limpia y de amplitud suficiente para que la ECU reconozca el giro. En un sensor Hall debe verse una onda cuadrada estable, con transiciones claras y sin caídas intermitentes.
Esta lectura no solo confirma si existe señal. También muestra si hay dientes deformados, huecos anormales, ruido, pérdida intermitente o una caída brusca de amplitud al pasar por una zona específica de la rueda. Ese criterio de interpretación es el que desarrolla el Curso Osciloscopio Automotriz cuando se busca diferenciar una falla de sensor de un problema mecánico de sincronización.
CKP, RPM de arranque y decisión técnica
Qué significa ver 0 RPM durante el crank
La comparación entre la señal CKP en osciloscopio y las RPM de arranque en escáner define el siguiente paso. Si durante el crank la ECU muestra 0 RPM, el circuito CKP debe seguirse completo antes de sospechar de la ECU. Esa condición indica que la unidad de control no está reconstruyendo la velocidad del cigüeñal a partir de una entrada válida.
Si la alimentación, la masa y el cableado son correctos, pero no existe una señal utilizable en el osciloscopio, el sensor se convierte en candidato lógico a reemplazo. Si la forma de onda sí aparece, pero el escáner sigue mostrando 0 RPM, el técnico debe verificar integridad de la señal en el tramo final hacia la ECU, calidad de terminales y estrategia específica del sistema.
Cuándo revisar rueda fónica, air gap y montaje
Una señal presente no siempre significa una señal correcta. Cuando la forma de onda aparece irregular, con pulsos recortados, amplitud inconsistente o faltantes repetitivos, la inspección debe pasar al air gap, al montaje del sensor, a la presencia de contaminación metálica en la punta y al estado físico de la rueda reluctora.
La rueda fónica puede perder uniformidad por deformación, montaje incorrecto o daño localizado en uno o varios dientes. En ese escenario, cambiar directamente el sensor no elimina la causa real. El diagnóstico del código P0335 solo queda cerrado cuando la señal CKP, las RPM de arranque y la condición mecánica del conjunto muestran coherencia entre sí.
