Curso Osciloscopio Automotriz: ¿Qué es el Trigger y cual es su función?

La calibración del Trigger o disparo del osciloscopio es una de las funciones clave dentro de esta herramienta.

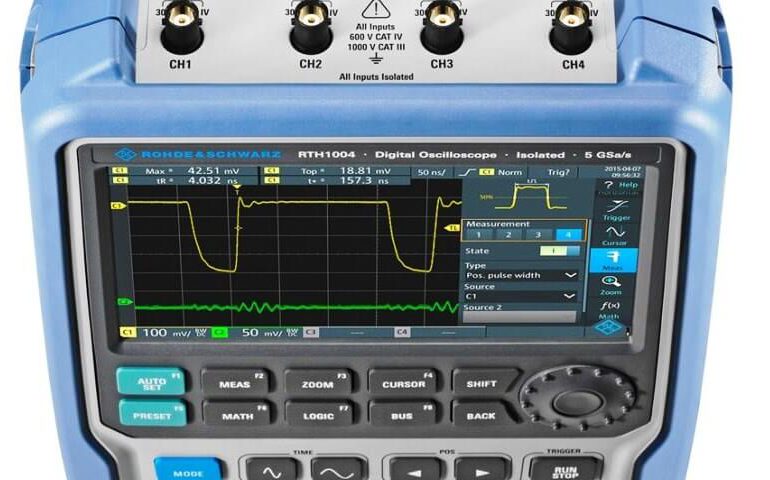

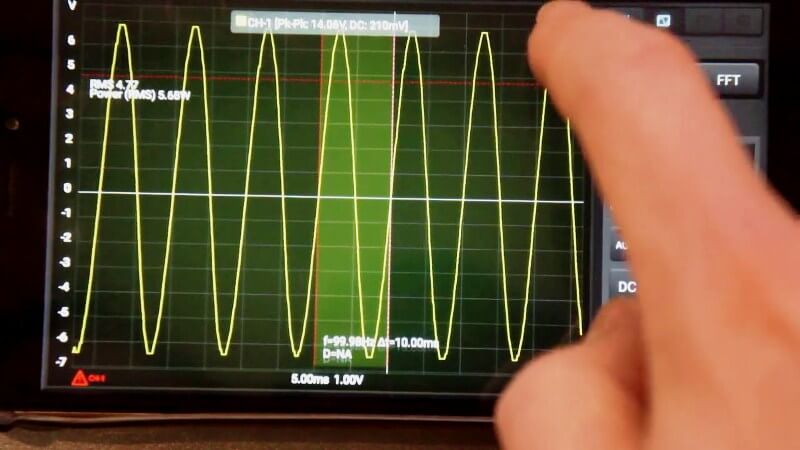

ajuste del trigger en el osciloscopio
Ajuste del Trigger o Disparador en Osciloscopio

El disparo permite capturar la señal en el tiempo, de esta manera obtener una imagen fija en la pantalla. Sin el Trigger u otra forma de sincronización, no seria posible visualizar una señal de manera constante en la pantalla. Esto se logra poniendo en marcha el barrido de la base de tiempo en un punto seleccionado en la señal.

Lo anterior permite la visualización de señales periódicas tales como ondas sinusoidales y ondas cuadradas, así como las señales no periódicas, como pulsos individuales, o impulsos que no se repiten a una tasa o frecuencia fija.

Significado de Trigger:

Trigger significa «gatillo» o disparador. Este término indica el nivel de tensión en que se inicia el sincronismo de captura y visualización de la señal en la pantalla.

Cuando realizamos una medida en una señal periódica en el Osciloscopio, el inicio de muestreo de la señal se produce por el lado izquierdo de la pantalla, de forma que empieza a mostrar la señal desde un nivel de tensión determinado, siendo éste el nivel elegido para el Trigger, es decir, el nivel de disparo para el sincronismo.

El momento de disparo se produce cuando la forma de onda (tensión) cruza con el nivel de tensión de disparo predeterminado o elegido.

Edwin Morales Perez – Instructor Auto Avance

Además, este nivel de tensión puede estar en el flanco ascendente como en el flanco descendente, por tanto, también existirá la posibilidad de ser elegido este flanco. Esta opción es denominada Slope +/-.

Señales de Osciloscopio ajustadas con Trigger

  • A : Nos indica un Trigger de 0V, por tanto la señal empieza en 0 V.
señal osciloscopio
  • B : Obtenemos un desplazamiento en el tiempo para empezar la señal en 4 V.
Señal 4V Osciloscopio
  • C : Obtenemos un desplazamiento en el tiempo en sentido contrario al anterior.
Señal Desplazamiento Trigger
  • D : No obtenemos ninguna señal, ya que la señal no pasa por el nivel de trigger seleccionado.
Sin señal por trigger

Curso de Osciloscopio – Métodos de Disparo del Trigger:

  • Trigger Externo:

La opción de elegir un trigger externo, nos ayudará a mostrar una señal determinada, que por su forma, periocidad o niveles de tensión sea de difícil captura. Cuando elegimos esa opción, la señal comenzará a ser mostrada en pantalla desde el momento en que se sincronice el barrido con una señal externa conocida y periódica, es decir, que la señal será mostrada en función de una señal ya conocida.
Normalmente no se utiliza esta función, ya que es utilizada la propia señal como disparo en caso de tener dos o más canales, o bien un nivel de disparo interno.

  • Trigger Único:

Esta opción no la equipan todos los osciloscopios, pero en caso de tenerla, sirve para realizar solo un barrido cada vez que es seleccionado.

  • Normal (Triggered).

Es la selección cuando nosotros ajustamos el nivel de trigger para el barrido.

  • Automático.

En este caso se produce el disparo, para el barrido de la pantalla, automáticamente. El único requerimiento es que se realice el ajuste de la base de tiempo y de amplitud conveniente para cada caso.

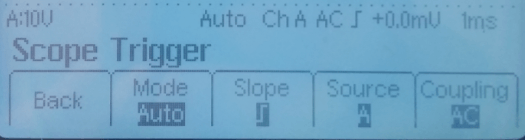

Trigger automatico
Trigger Automático

Puedes continuar con el curso de osciloscopio automotriz en la segunda parte.
