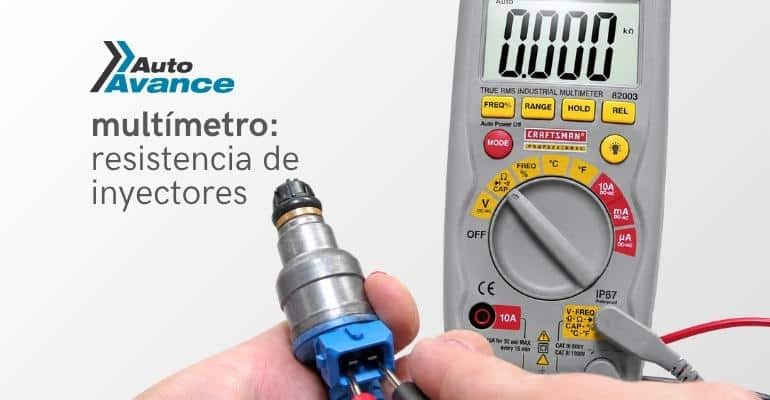

La bobina interna de un inyector de combustible es un devanado de cobre. Cuando la ECU aplica corriente, esa bobina genera un campo magnético que desplaza la aguja interna y permite el paso del combustible. Medir la resistencia de inyectores con multímetro en escala de ohmios revela el estado eléctrico de esa bobina sin desmontar el componente del motor.
La lectura obtenida no es válida por sí sola. Debe compararse con la especificación del fabricante o con los demás inyectores del mismo motor. La resistencia de inyectores varía según el tipo de impedancia del sistema, y juzgar un valor sin ese contexto produce diagnósticos incorrectos.
Alta y baja impedancia: por qué el rango cambia la interpretación
Los inyectores de alta impedancia (saturated) operan entre 10 y 16 ohmios. Son los más comunes en sistemas multipunto modernos de producción. Consumen menos corriente y trabajan directamente con la señal de la ECU sin circuitos de control adicionales.
Los inyectores de baja impedancia operan entre 2 y 5 ohmios. Requieren un circuito tipo peak and hold que limita la corriente tras la apertura inicial para proteger el driver de la ECU. Una lectura baja en estos sistemas es el valor esperado de diseño, no un indicador de falla.

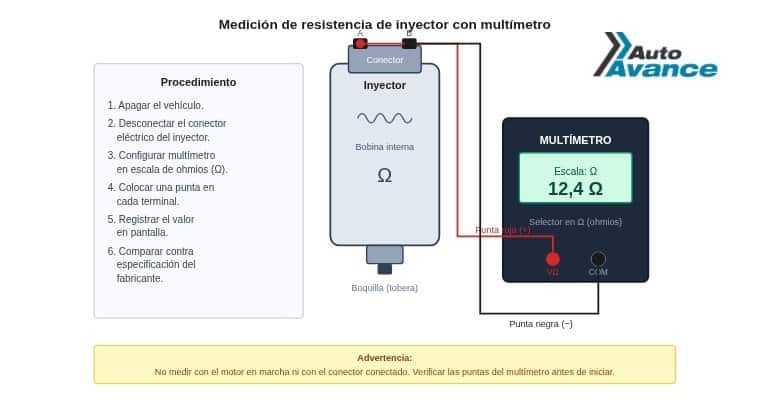

Cómo medir la resistencia de inyectores paso a paso
Preparación del vehículo y el equipo
Apagar el vehículo y desconectar el switch de encendido antes de intervenir el circuito. Desconectar el conector eléctrico del inyector. Verificar el estado de las puntas del multímetro antes de iniciar la medición.
Procedimiento de medición e interpretación
Configurar el multímetro en escala de ohmios (Ω). Colocar una punta en cada terminal eléctrica del inyector y registrar el valor en pantalla. Comparar el resultado con la especificación técnica del fabricante. Si no se dispone de la ficha técnica, comparar la resistencia de inyectores de todos los cilindros entre sí: una diferencia significativa respecto al conjunto señala daño interno en la bobina del componente afectado.

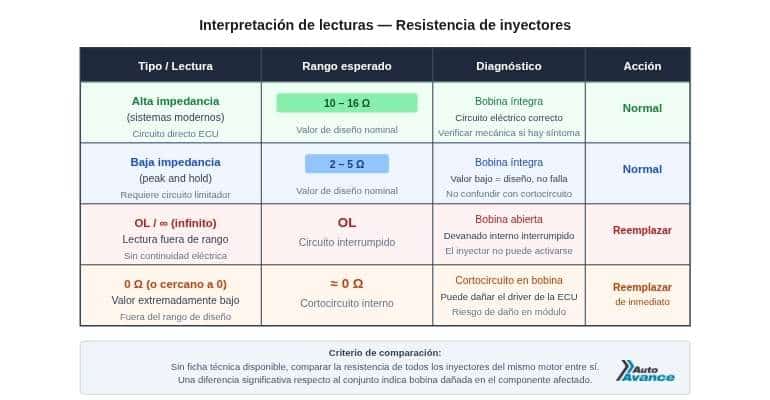

Qué indica cada tipo de lectura
- Lectura dentro del rango especificado: el circuito eléctrico de la bobina está íntegro. Esta condición no descarta fallas mecánicas internas, pero confirma continuidad eléctrica en el inyector.
- Lectura OL o infinito: bobina abierta. El devanado interno está interrumpido. El inyector no puede activarse aunque la ECU envíe señal. El componente requiere reemplazo.
- Lectura de 0 ohmios o valor extremadamente bajo: cortocircuito interno en la bobina. Esta condición puede sobrecargar el driver de la ECU y causar daño en el módulo de control. El inyector debe sustituirse de inmediato.
