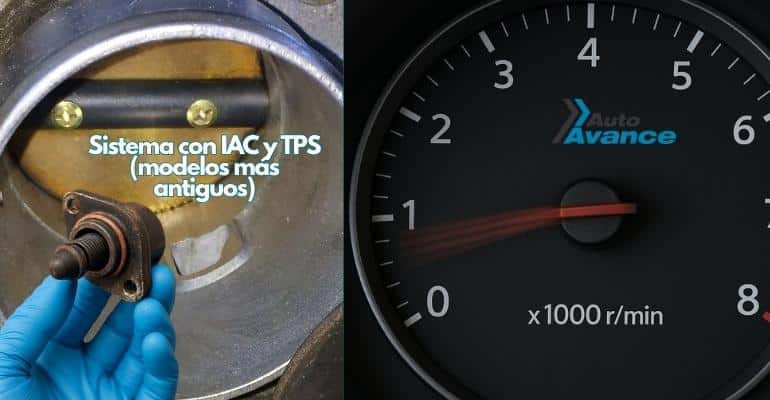

El sensor TPS y la válvula IAC son dos elementos distintos del sistema de marcha mínima que trabajan en conjunto bajo el control de la ECU. Cuando uno de los dos falla, el resultado más frecuente son rpm inestables: el motor oscila entre revoluciones, acelera solo, cae abruptamente o se apaga sin que el conductor haya tocado el acelerador.

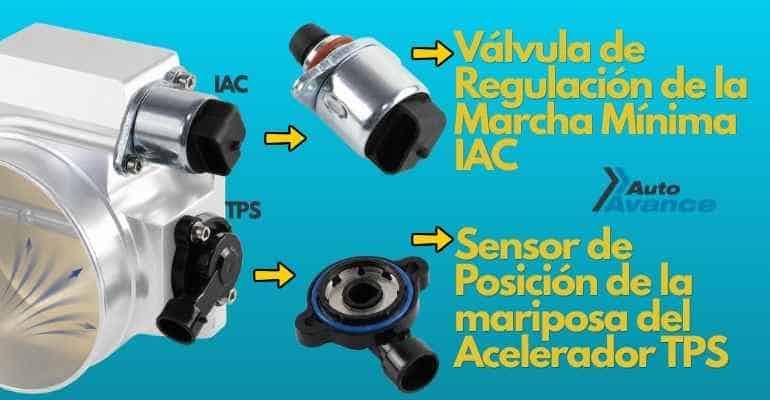

Entender la diferencia entre ambos componentes es el punto de partida del diagnóstico. El TPS es un sensor: entrega información a la ECU sobre la posición de la mariposa de aceleración. La IAC es un actuador: recibe una orden de la ECU y ajusta físicamente el caudal de aire que entra al motor en marcha mínima. Una señal falsa del TPS lleva a la ECU a calcular una corrección incorrecta. Una IAC bloqueada impide ejecutar la corrección calculada. En ambos casos el síntoma puede ser idéntico.
Función del TPS en el control de marcha mínima
Señal eléctrica y rangos de voltaje verificados
El TPS es un potenciómetro de tres hilos. Recibe 5 V de referencia de la ECU, tiene una masa dedicada y devuelve una señal variable según la posición de la mariposa. Con la mariposa completamente cerrada, la señal se ubica entre 0,4 V y 0,7 V. Con apertura total, la señal sube de forma progresiva hasta aproximadamente 4,0 V a 4,5 V. Estos valores son consistentes con la documentación de múltiples fabricantes y están confirmados en el artículo de calibración del sensor TPS de Auto Avance.
La señal debe ser continua y progresiva al mover la mariposa. Si el barrido muestra saltos, cortes, zonas muertas o puntos de tensión incorrecta, la ECU recibe información errónea sobre la posición de la mariposa. En esos casos, la computadora puede interpretar que el conductor está acelerando aunque la mariposa esté completamente cerrada.
Impacto del TPS en las rpm inestables
La ECU usa la señal del TPS para calcular varios parámetros de forma simultánea: carga del motor, transición de aceleración, corte de combustible en desaceleración y control de ralentí. Si el TPS entrega una señal de apertura incorrecta con la mariposa cerrada, la ECU ordena una corrección que no corresponde a la condición real del motor. El resultado pueden ser rpm altas, respuesta brusca o mala transición desde marcha mínima.
En transmisiones automáticas, una señal falsa del TPS afecta también la presión de línea, la estrategia de cambios y la gestión de torque del módulo de transmisión. Por eso un TPS con señal ruidosa o fuera de rango no solo genera rpm inestables: deteriora el comportamiento del tren de potencia completo.
Función de la válvula IAC en marcha mínima
Tipos de válvula IAC y control electrónico
La válvula de control de aire en marcha mínima no mide la posición de la mariposa: controla el caudal de aire que entra al motor cuando el conductor no está acelerando. Su función es mantener el ralentí estable cuando el motor está frío, cuando se activa el aire acondicionado, cuando aumenta la carga del alternador, cuando se opera la dirección hidráulica o cuando el motor necesita compensar una caída de revoluciones.

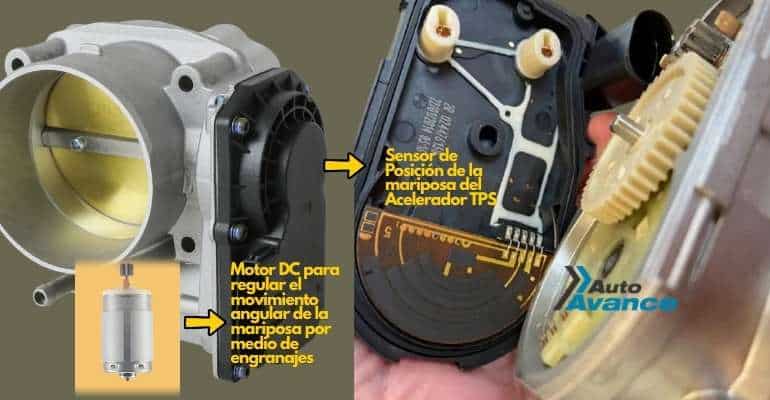

La IAC de pasos usa bobinas internas para mover un émbolo en incrementos pequeños y precisos; la ECU determina cuántos pasos debe avanzar o retroceder el émbolo para abrir o cerrar el bypass de aire. La IAC de tipo PWM recibe una señal de modulación por ancho de pulso; la ECU varía el ciclo de trabajo para controlar el flujo de forma continua. En cuerpos de aceleración electrónicos o drive-by-wire, la gestión del ralentí se realiza directamente mediante el motor de mariposa, sin un bypass separado.
En todos los casos, la ECU envía una orden eléctrica y la válvula debe responder mecánicamente. Si la ECU ordena cerrar la IAC pero las rpm siguen altas, hay aire entrando por otro punto. Si ordena abrir y las rpm no suben, puede haber obstrucción, actuador bloqueado o falla eléctrica en el circuito.
Causas mecánicas de falla en la IAC
La acumulación de carbón, aceite vaporizado y depósitos de admisión es la causa más frecuente de falla en la válvula IAC. Estos depósitos restringen el movimiento del émbolo, bloquean el conducto de bypass o impiden el cierre completo de la válvula. Los síntomas son marcha mínima baja, oscilante o con tendencia a apagarse al frenar.
La revisión mecánica debe incluir el cuerpo de aceleración, las mangueras de vacío, el sistema PCV y cualquier punto de entrada falsa de aire. Una IAC puede funcionar correctamente en prueba eléctrica pero fallar por bloqueo mecánico durante la operación. La revisión eléctrica verifica alimentación, masa, resistencia de bobinas en válvulas de pasos y señal PWM en válvulas de modulación. Si la IAC recibe el comando correcto pero no responde, el problema es mecánico.
Diagnóstico con escáner: RPM deseadas y RPM reales
Interpretación de parámetros en tiempo real
El parámetro más útil para diagnosticar rpm inestables es la comparación directa entre RPM deseadas y RPM reales. Las RPM deseadas representan el objetivo que la ECU quiere mantener en marcha mínima; las RPM reales son las que el motor logra físicamente. La diferencia entre ambas señala dónde está el problema.
Si la ECU desea 750 rpm pero el motor opera a 1.200 rpm, los escenarios probables son entrada falsa de aire, IAC bloqueada en posición abierta, cuerpo de aceleración con depósitos, mariposa mal aprendida o TPS marcando apertura con la mariposa cerrada. Si la ECU desea 750 rpm pero el motor cae a 500 rpm o se apaga, los escenarios probables son IAC obstruida, paso de aire restringido, baja presión de combustible, mala compensación de carga eléctrica o falla en la alimentación. El curso de scanner automotriz de Auto Avance desarrolla el análisis de estos parámetros en vivo con casos aplicados.
La revisión del TPS se realiza con escáner o con multímetro en voltaje DC, moviendo la mariposa lentamente y observando si la señal sube y baja de forma progresiva y sin interrupciones. Un TPS puede marcar valores correctos en lectura estática y mostrar zonas muertas o saltos solo durante el barrido lento: por eso la observación continua es indispensable.
Gestión de la ECU para mantener las rpm estables
La ECU no trabaja por intuición: compara señales. Para regular la marcha mínima, procesa de forma simultánea la posición de mariposa por el TPS, la velocidad del cigüeñal por el CKP, la temperatura del refrigerante por el ECT, la carga del motor por el MAP o el MAF, el voltaje de batería, el estado del aire acondicionado y la señal del sensor de oxígeno. Con esa información calcula cuánto aire debe pasar por la IAC y cuánto combustible debe inyectar para sostener el ralentí objetivo.
En frío, la ECU aumenta el paso de aire por la IAC y ajusta el ancho de pulso de inyección. Al encender el aire acondicionado, anticipa la caída de rpm y abre la IAC antes de que el motor lo sienta. Si el alternador carga con fuerza, aumenta la corrección para evitar apagones. Si el TPS marca mariposa cerrada y el CKP detecta caída de revoluciones, la ECU aumenta el paso de aire y ajusta el pulso de inyección simultáneamente. El curso de ECU automotriz de Auto Avance explica la lógica de control que gobierna estas correcciones en detalle.
El diagnóstico preciso de rpm inestables exige identificar si el problema es de información (señal falsa del TPS) o de ejecución (IAC sin respuesta mecánica o eléctrica). Quienes necesiten reforzar el análisis de señales pueden profundizar en el comportamiento de los sensores automotrices en el contexto del control de marcha mínima. El TPS informa la posición de la mariposa, la IAC ejecuta la corrección de aire, y la ECU compara constantemente rpm objetivo, rpm reales, carga, temperatura y mezcla para mantener el motor estable.
