La calibración ADAS es el procedimiento que asegura que cámaras, radares, sensores ultrasónicos y módulos de asistencia interpreten correctamente distancia, carril, obstáculos y trayectoria. Estos sistemas no trabajan como sensores aislados. La unidad de control procesa señales de varios puntos del vehículo y las usa para activar funciones de seguridad y asistencia.
Un sensor físicamente instalado no garantiza una lectura correcta. Una cámara frontal desplazada, un radar movido por un golpe leve, un bumper reparado sin respetar su posición o una alineación incorrecta pueden modificar el ángulo de lectura. El resultado puede ser un testigo encendido, una función desactivada o una intervención calculada con datos imprecisos.
Qué sistemas dependen de los sensores ADAS

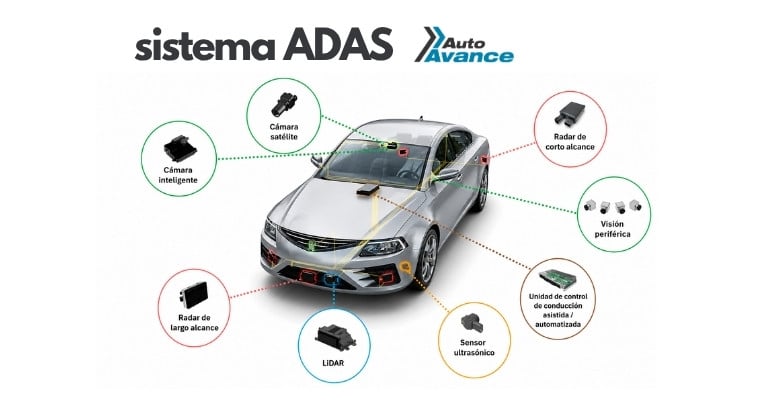

Los sistemas ADAS integran cámaras frontales, radares de corto y largo alcance, sensores ultrasónicos, cámaras de visión periférica y LiDAR en algunos modelos. La disponibilidad de cada sensor depende del fabricante, la plataforma y el nivel de equipamiento del vehículo.
Funciones que pueden intervenir sobre el vehículo
La información procesada por el sistema puede intervenir en el frenado automático de emergencia, el control crucero adaptativo, la alerta de cambio de carril, el mantenimiento de carril, la detección de punto ciego, la asistencia de parqueo y el control de estabilidad. Estas funciones combinan percepción del entorno con datos del chasis, dirección, frenos y red de comunicación.
El diagnóstico no debe limitarse al sensor que aparece en el mensaje del tablero. En muchos vehículos, la cámara frontal puede necesitar datos del ángulo de dirección, velocidad de ruedas, estado del sistema ABS, comunicación CAN y geometría del vehículo. Por eso, el escáner de diagnóstico debe revisar los módulos relacionados y no solo borrar el código activo.

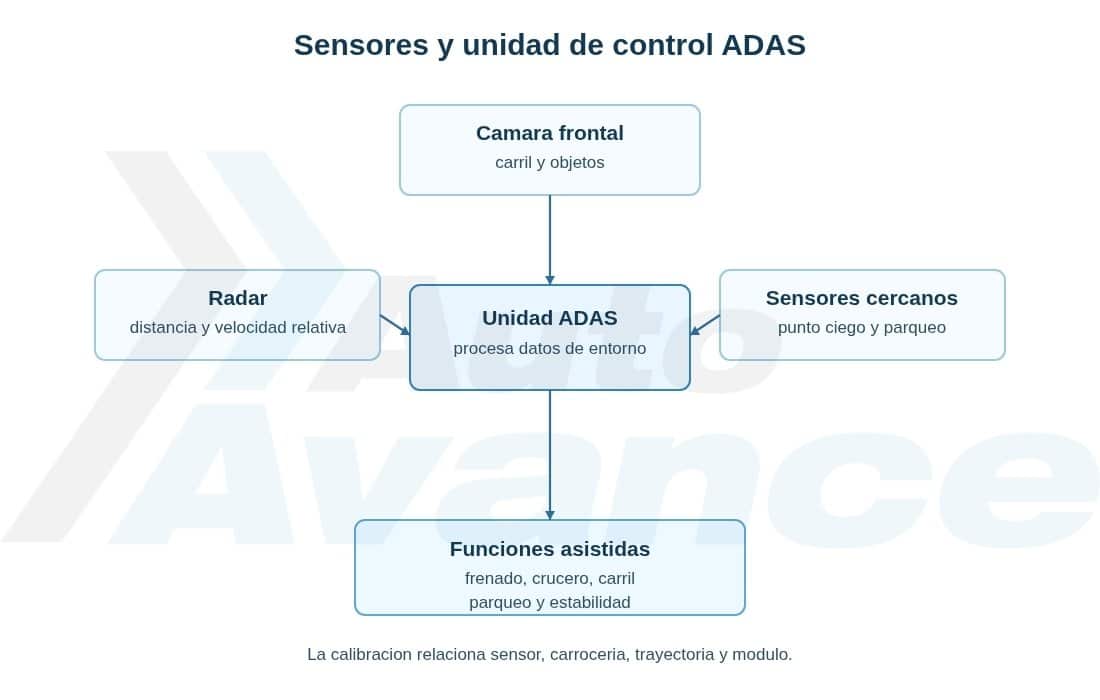

Sensores principales y señales críticas
La cámara frontal reconoce carriles, vehículos, peatones, señales y referencias visuales según el diseño del sistema. El radar frontal mide objetos delante del vehículo y calcula distancia relativa y velocidad de aproximación. Los radares laterales y traseros participan en punto ciego, tráfico cruzado y asistencia de cambio de carril. Los sensores ultrasónicos trabajan a baja velocidad en maniobras de parqueo.
Estos sensores automotrices requieren alimentación estable, masa correcta, comunicación sin interrupciones y montaje físico dentro de la posición prevista. Si el soporte está deformado, el conector tiene humedad o el área de detección está cubierta por suciedad, pintura excesiva o una pieza no compatible, la señal puede ser eléctricamente válida pero funcionalmente incorrecta.
Cuándo se requiere una calibración ADAS
La calibración ADAS puede ser necesaria después de reemplazar parabrisas, reparar un choque, desmontar o pintar el bumper, cambiar una parrilla, sustituir radar, cámara o módulo, intervenir suspensión, modificar altura del vehículo o realizar alineación. También puede requerirse después de una actualización de software o cuando el procedimiento de servicio lo indique tras una falla almacenada.
Reparaciones que cambian el punto de referencia
El parabrisas define la posición óptica de muchas cámaras frontales. Si el vidrio no es compatible, si el soporte de la cámara queda desplazado o si el adhesivo modifica la posición final, la cámara puede ver la vía con un ángulo incorrecto. En radar, una base deformada o una cubierta frontal con espesor, material o pintura fuera de especificación puede alterar la detección.
La suspensión y la alineación también influyen. Un cambio de altura, convergencia fuera de rango o volante descentrado puede hacer que el vehículo avance con una geometría diferente a la que espera la unidad de control. En ese caso, la calibración ADAS debe hacerse después de corregir la condición mecánica, no antes.
Por qué no basta con borrar códigos
Borrar DTC solo elimina la memoria de falla si la condición ya no está presente. No corrige el ángulo físico del sensor ni actualiza el aprendizaje geométrico del sistema. Si la causa sigue activa, el módulo volverá a registrar la falla o desactivará la función de asistencia.
El técnico debe consultar DTC por módulos, datos en vivo, comunicación CAN, alimentación, masa o negativo, ángulo de dirección, velocidad de ruedas y estado físico del sensor. La ECU automotriz o unidad de control ADAS necesita coherencia entre todas esas entradas para calcular una respuesta confiable.
Calibración estática y calibración dinámica
La calibración ADAS puede ejecutarse de forma estática o dinámica. La elección depende del sistema, del fabricante y del procedimiento disponible para el vehículo. Algunos modelos requieren una sola modalidad. Otros combinan ambas.
Calibración estática
La calibración estática se realiza con el vehículo detenido. El procedimiento utiliza paneles, patrones, referencias de centrado, altura correcta, piso nivelado, presión de neumáticos conforme al servicio y escáner de diagnóstico. El objetivo es que la cámara o el radar reconozcan una referencia física ubicada en una posición controlada respecto al eje del vehículo.
Antes de iniciar, el técnico debe confirmar que el vehículo esté sin carga anormal, que la dirección esté centrada, que no existan daños en soportes y que la superficie de trabajo permita ubicar los objetivos con precisión. Una medición descuidada puede dejar el sensor calibrado contra una referencia incorrecta.
Calibración dinámica
La calibración dinámica se realiza conduciendo bajo condiciones específicas. El módulo aprende referencias del entorno mientras recibe datos de velocidad, dirección, trayectoria y objetos detectados. El procedimiento puede exigir carriles visibles, velocidad estable, circulación en vía adecuada y ausencia de condiciones que bloqueen la visión del sensor.
Si el sistema no completa el aprendizaje, el técnico debe revisar las condiciones de la prueba y los datos básicos del vehículo. Una cámara con parabrisas sucio, un radar cubierto, una alineación defectuosa o un DTC pendiente puede impedir que la calibración finalice.

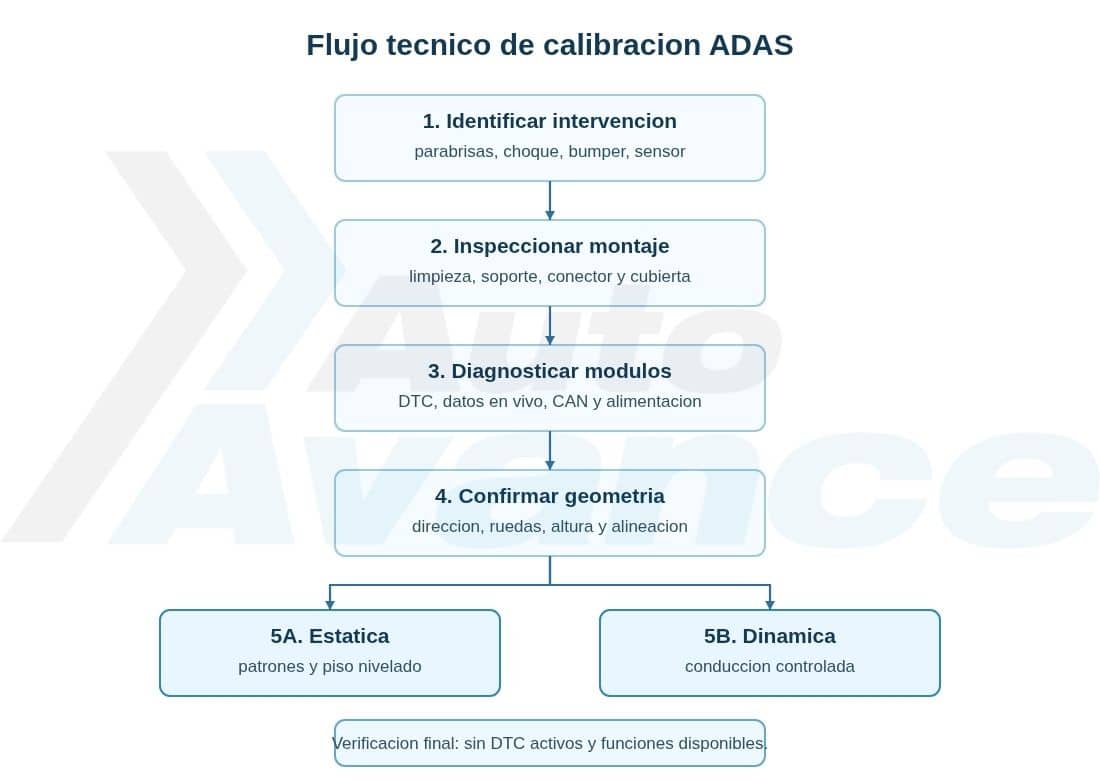

Diagnóstico técnico antes de calibrar
La inspección debe iniciar por el estado físico. El sensor debe estar limpio, bien fijado, sin golpes, sin humedad interna y con su bracket en posición correcta. También debe revisarse el área frontal de detección, especialmente en radares montados detrás de bumper, emblemas o parrillas.
Revisión eléctrica y de comunicación
La alimentación y la masa deben comprobarse con carga y según el diagrama del vehículo. Una caída de tensión o un negativo deficiente puede generar fallas intermitentes que se confunden con descalibración. La comunicación CAN debe verificarse con el escáner y, si es necesario, con medición de red.
Los datos en vivo permiten confirmar si el módulo reconoce velocidad de ruedas, ángulo de dirección, estado de freno, marcha seleccionada y sensores asociados. Si esos datos son incoherentes, la calibración ADAS puede fallar aunque la cámara o el radar estén en buen estado.
Revisión mecánica y de carrocería
El técnico debe revisar soportes, brackets, conectores, humedad, golpes, suciedad, pintura excesiva en bumper, compatibilidad del parabrisas y actualizaciones de software disponibles. También debe confirmar que la reparación de carrocería no haya modificado la posición del sensor ni la línea central del vehículo.
Cuando hubo impacto frontal o trasero, el sensor puede parecer alineado a simple vista y aun así estar fuera de rango. En ADAS, una desviación pequeña cambia el eje de lectura. Por eso, la inspección visual debe complementarse con medición, diagnóstico electrónico y procedimiento de calibración.
Objetivo real de la calibración
El objetivo técnico no es apagar el testigo. El objetivo es que el sistema vuelva a calcular distancia, carril, obstáculos y trayectoria con precisión real. Un ADAS mal calibrado puede operar sin avisos evidentes y entregar información incorrecta al conductor o a otros módulos.
La calibración ADAS debe tratarse como una operación de seguridad. Requiere procedimiento correcto, equipo de diagnóstico, condiciones de trabajo controladas y verificación final. Cuando el sistema queda calibrado, el vehículo recupera la coherencia entre sensores, módulo y geometría de marcha.
