Un fallo de comunicación entre módulos no siempre se origina en la ECU. Antes de sospechar de un componente electrónico, el técnico debe diagnosticar la red CAN con multímetro directamente en el conector de diagnóstico. Esta prueba localiza cortos, líneas abiertas y fallas de terminación sin necesidad de desmontar el arnés del vehículo.
La red CAN de alta velocidad se aloja en los pines 6 y 14 del conector OBD-II: CAN-H en el pin 6 y CAN-L en el pin 14. Diagnosticar la red CAN con multímetro exige dos mediciones complementarias, voltaje y resistencia, porque cada una revela un tipo distinto de falla en el bus de comunicación.

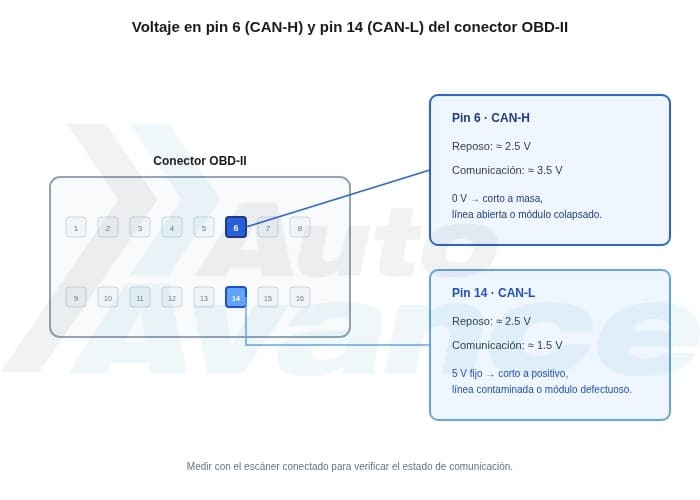

Medición de voltaje en CAN-H y CAN-L
Pin 6, CAN-H
Con el vehículo encendido, el pin 6 debe mostrar un voltaje cercano a 2.5 V en reposo. Durante la comunicación activa, la línea sube hacia aproximadamente 3.5 V en los estados dominantes del protocolo. Una lectura de 0 V en este pin indica un corto a masa, una línea abierta hacia el módulo correspondiente o un módulo que está colapsando toda la red.
Pin 14, CAN-L
El comportamiento normal en el pin 14 es simétrico e inverso al de CAN-H. En reposo, el voltaje ronda 2.5 V; durante la transmisión de datos, baja hacia aproximadamente 1.5 V. Si el multímetro registra 5 V o un voltaje alto fijo en esta línea, la causa probable es un corto a positivo, contaminación de la línea con voltaje de referencia de otro circuito o un módulo defectuoso que mantiene la línea forzada.
Medición de resistencia entre pin 6 y pin 14

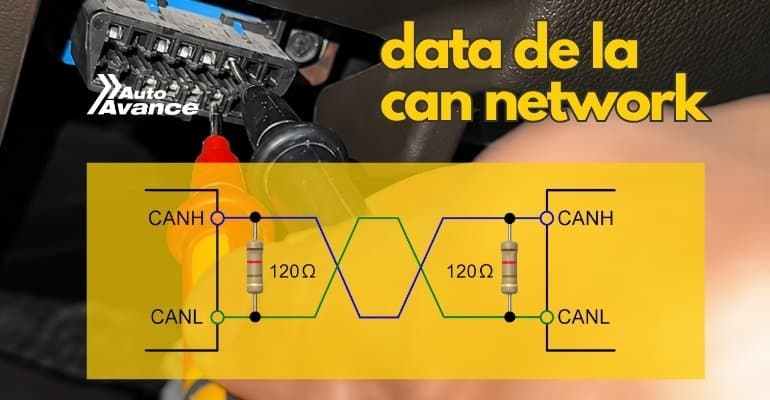

Para verificar la terminación del bus, la batería debe estar desconectada o la red en estado dormido. En estas condiciones, la resistencia correcta entre el pin 6 y el pin 14 es de aproximadamente 60 ohmios. Este valor resulta de las dos resistencias terminales de 120 ohmios ubicadas en los extremos del bus, que al quedar en paralelo dividen el valor nominal a la mitad.
Interpretación de las lecturas de resistencia
Una lectura de 120 ohmios indica que falta una resistencia terminal, que existe un corte hacia uno de los extremos de la red o que uno de los módulos terminales no está conectado físicamente al bus.
Una lectura de 0 ohmios o un valor muy bajo señala un corto entre CAN-H y CAN-L. Las causas comunes son cableado aplastado, humedad en los conectores o un módulo interno en corto.
Una lectura de OL o infinito indica que la red está abierta. Falta continuidad entre CAN-H y CAN-L por un corte en el ramal, conectores desconectados o ausencia de las resistencias de terminación.
Procedimiento recomendado de diagnóstico
El orden correcto para diagnosticar la red CAN con multímetro comienza por la resistencia, con la red apagada, porque esta medición aísla problemas físicos de cableado y terminación antes de evaluar el comportamiento dinámico del bus. Si la resistencia es correcta, se procede a verificar el voltaje en reposo y durante la comunicación con el escáner de diagnóstico conectado, lo que confirma si los módulos están transmitiendo datos válidos.
Cuando ambas mediciones resultan anormales, el problema suele estar en el arnés compartido por todos los módulos de la red. Cuando solo el voltaje falla con resistencia correcta, la falla se concentra en un módulo específico o en su circuito de alimentación. Este enfoque evita reemplazar la ECU automotriz u otros módulos de forma innecesaria cuando el origen real es una falla de cableado en el bus de comunicación.
