La pulverización de inyectores permite evaluar si el combustible entra al motor con el caudal, la atomización y el cierre correctos. Un inyector puede recibir señal eléctrica y aun así fallar por obstrucción, baja presión, desgaste interno o mal sellado de la aguja.
El patrón de spray debe interpretarse junto con la presión de combustible, el volumen entregado, la señal de activación y la condición mecánica del inyector. Una prueba visual aislada no reemplaza el diagnóstico completo del sistema de alimentación.
Qué revela la pulverización de inyectores

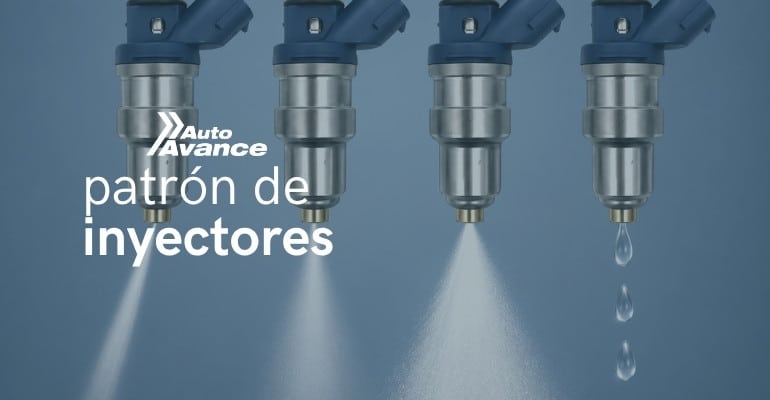

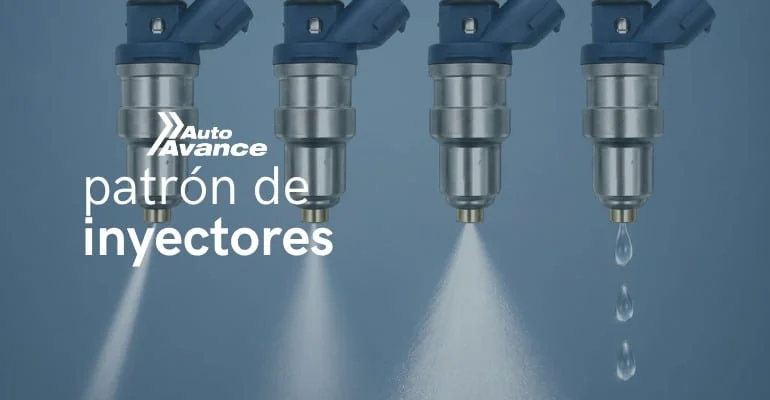

La pulverización de inyectores muestra cómo sale el combustible por la punta del componente durante el pulso de inyección. En un inyector sano, el combustible sale con atomización fina y patrón uniforme. El diseño puede ser cónico, abanico o multichorro, de acuerdo con el sistema de inyección y la aplicación del motor.
El patrón no debe juzgarse por una forma universal. Debe compararse con los demás inyectores del mismo motor o con la especificación del fabricante. En una prueba de banco, todos los inyectores del conjunto deben presentar apertura estable, patrón similar y volumen muy parecido bajo la misma presión y el mismo tiempo de activación.
Cuando el patrón cambia, el cilindro afectado recibe una mezcla diferente a la esperada. La ECU puede compensar la mezcla total con base en sensores de oxígeno, MAP, MAF y temperatura, pero no puede corregir con precisión una desviación localizada de un solo inyector. Por eso una falla de spray puede producir misfire aun cuando los parámetros globales parezcan aceptables en el escáner. El análisis de datos en vivo se refuerza en el curso de scanner automotriz cuando se comparan correcciones de combustible, rpm y fallas por cilindro.
Inyector tapado o clogged
Causa de la restricción
Un inyector tapado aparece cuando la punta se contamina con barniz de combustible, sedimentos, óxido del tanque, residuos desprendidos de líneas internas, filtro de gasolina saturado o combustible de baja calidad. La restricción reduce el área efectiva de salida. El inyector puede abrir, pero el caudal real cae.
El orificio de salida pierde capacidad de entrega. El patrón se vuelve estrecho, irregular o casi inexistente. En algunos casos el chorro sale desviado hacia un lado, porque la obstrucción no cubre la punta de forma uniforme.
Efecto en el motor
El cilindro recibe menos combustible que los demás. La mezcla se empobrece de forma localizada y la combustión se vuelve inestable. Los síntomas frecuentes son pérdida de potencia, jaloneo, ralentí inestable, misfire y aumento de temperatura en la cámara por combustión deficiente.
Esta falla no siempre se corrige con aditivo en el tanque. Si el depósito está adherido al asiento o a la placa de salida, se requiere limpieza en banco con verificación de caudal y patrón. Si la restricción persiste después de la limpieza, el inyector debe reemplazarse.
Pulverización débil o weak
Diferencia frente a un inyector tapado
La pulverización débil no siempre significa que la punta esté obstruida. En esta condición el inyector abre, pero el combustible no sale con suficiente energía para atomizarse correctamente. El spray pierde fuerza, forma gotas grandes y no se mezcla bien con el aire.
Las causas probables incluyen baja presión de combustible, bomba débil, regulador defectuoso, filtro restringido, caída de voltaje en el circuito del inyector, resistencia interna alterada o desgaste mecánico de la aguja. Por eso la prueba de pulverización de inyectores debe acompañarse con medición de presión y revisión eléctrica. La comprobación de bobina se relaciona directamente con la resistencia de inyectores cuando se sospecha una falla interna del devanado.
Síntomas asociados
El combustible entra en gotas más grandes y tarda más en evaporarse. La combustión se vuelve incompleta, especialmente en arranque, aceleración inicial y carga. El motor puede presentar arranque difícil, respuesta lenta al acelerar, consumo elevado, olor a gasolina y pérdida de torque bajo carga.
Una pulverización débil puede confundirse con una falla de encendido. Antes de condenar bobinas o bujías, se debe confirmar que la presión de alimentación, el comando de la ECU y el patrón de spray sean correctos. El curso de ECU automotriz desarrolla la relación entre pulso de inyección, control de actuadores y corrección de mezcla.
Pulverización normal
Patrón esperado
Un inyector sano entrega un patrón uniforme, estable y repetible. La forma exacta depende del diseño. Puede ser cónica, en abanico o dividida en varios chorros. Lo importante es que el combustible salga atomizado, sin chorros sólidos, sin zonas muertas y sin desviaciones marcadas respecto a los demás inyectores del mismo conjunto.
En banco de prueba, el volumen recolectado debe ser muy parecido entre inyectores cuando todos trabajan con la misma presión, el mismo tiempo de pulso y el mismo número de activaciones. Una diferencia visible en el patrón o en el volumen indica que el conjunto no está balanceado.
Resultado en combustión
La atomización correcta permite que el combustible se mezcle con el aire antes y durante la combustión. El resultado esperado es ralentí estable, buena aceleración, menor consumo, emisiones controladas y temperatura de combustión dentro del rango de operación.
El patrón normal también facilita la interpretación de sensores. Si la mezcla se quema de forma estable, las correcciones de combustible y la señal del oxígeno trabajan dentro de una zona lógica. Cuando el spray se degrada, los síntomas pueden parecer fallas de sensores, aunque el origen esté en la entrega de combustible. El diagnóstico de sensores automotrices debe integrarse con la prueba física del inyector.
Inyector goteando o dripping
Falla de sellado después del pulso
Un inyector goteando no sella correctamente después del pulso de inyección. La ECU deja de ordenar combustible, pero la punta sigue dejando pasar gotas. Esta falla puede deberse a aguja desgastada, suciedad en el asiento, resorte interno fatigado, presión residual excesiva o daño interno del inyector.
El goteo debe verificarse con presión residual aplicada y sin comando eléctrico. Si aparece combustible en la punta durante el reposo, el inyector no está cerrando. Esta prueba es crítica porque el goteo puede ocurrir aun cuando el patrón durante el pulso parezca aceptable.
Consecuencias del exceso de combustible
El combustible adicional enriquece la mezcla del cilindro afectado. Puede mojar la bujía, provocar arranque largo en caliente, humo negro, olor fuerte a gasolina, consumo alto y misfire por exceso de combustible. Si el goteo es persistente, también puede diluir el aceite del motor y aumentar el riesgo de daño en el catalizador.
En motores con falla repetida de arranque en caliente, la revisión no debe limitarse a presión de bomba. Se debe observar si la presión residual cae por fuga en inyector, regulador o válvula de retención. Si el inyector gotea, la cámara recibe combustible cuando no corresponde.
Secuencia de diagnóstico recomendada
Confirmación inicial
El diagnóstico inicia con la lectura de códigos, datos congelados y contadores de misfire si el vehículo los entrega. Luego se verifica presión de combustible bajo carga y en reposo. Una presión baja afecta a todos los inyectores y puede simular pulverización débil. Una falla localizada en un solo cilindro orienta la revisión hacia inyector, compresión, encendido o entrada de aire específica.
Después se inspecciona el circuito eléctrico del inyector. Se revisa alimentación, pulso de activación, caída de voltaje y resistencia interna. Si la señal eléctrica es correcta, la prueba debe avanzar hacia caudal, patrón y estanqueidad en banco.
Prueba de banco e interpretación
La prueba de banco compara los inyectores bajo la misma condición. Primero se observa el patrón durante activación. Luego se mide el volumen entregado. Después se aplica presión sin pulso para confirmar que no exista goteo. Finalmente se repite la prueba después de limpieza, si el equipo y el tipo de inyector lo permiten.
La interpretación debe separar cuatro escenarios. Un inyector tapado entrega poco caudal o un patrón restringido. Un inyector con pulverización débil entrega gotas grandes o spray sin energía. Un inyector normal mantiene patrón uniforme y volumen equilibrado. Un inyector goteando deja pasar combustible después del cierre. Cada condición exige una corrección distinta.
