Las partes del motor que integran el conjunto del pistón y la biela reciben la presión de la combustión y transmiten la carga hacia el cigüeñal. Su funcionamiento depende del sellado de los segmentos, la guía de la falda, la articulación del bulón y la lubricación de los cojinetes.
Cada componente cumple una función mecánica definida. El pistón se desplaza dentro del cilindro. La biela transmite la fuerza al muñón del cigüeñal. El mecanismo biela-cigüeñal transforma el movimiento alternativo en movimiento giratorio.
Cómo trabajan el pistón y la biela
La combustión genera presión sobre la corona del pistón. La carga pasa por el cuerpo del pistón hasta el bulón. El bulón la transmite al pie de biela. La caña conduce el esfuerzo hacia la cabeza de biela y el muñón del cigüeñal.
La biela permanece alineada con el eje del cilindro solo en los puntos muertos. Durante el resto del recorrido trabaja inclinada. Esta geometría produce una carga lateral del pistón contra la pared del cilindro. La falda controla esa guía lateral y mantiene la estabilidad del movimiento.
El conjunto debe conservar el sellado de la cámara y limitar el consumo de lubricante. Los segmentos cumplen estas tareas y también transfieren parte del calor del pistón hacia la pared refrigerada del cilindro. El estado del aceite y de sus conductos resulta crítico. El procedimiento de diagnóstico del sistema de lubricación permite relacionar una presión deficiente con daños en superficies de deslizamiento.

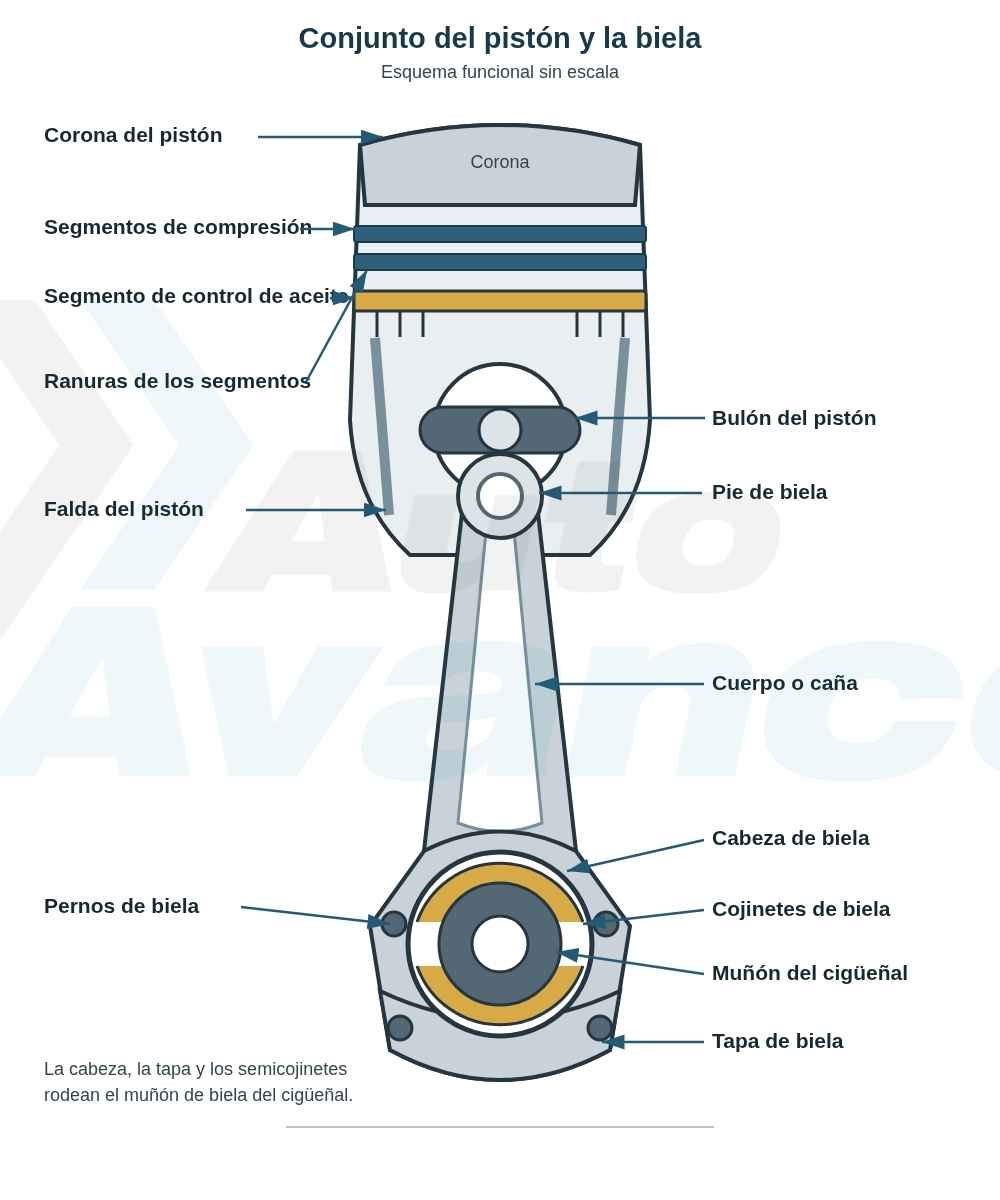

Partes del pistón y función de cada una
Pistón y corona
El pistón es el elemento móvil que recibe la presión de los gases. Transmite la carga de combustión hacia el bulón y la biela. También soporta fuerzas de inercia debido a sus aceleraciones y cambios de sentido.
La corona es la superficie superior del pistón. Queda expuesta a los gases de combustión, la presión y la temperatura de la cámara. Su geometría depende del diseño específico del motor. No debe rectificarse ni modificarse sin la información del fabricante.
Falda del pistón
La falda es la zona lateral de guía. Controla el apoyo del pistón contra la pared del cilindro y reduce su inclinación durante el recorrido. El juego entre falda y cilindro es específico para cada motor. Una medida universal no es válida.
Segmentos de compresión
Los segmentos, también denominados anillos del pistón, se alojan en ranuras mecanizadas. Los segmentos de compresión sellan la cámara respecto del cárter. Mantienen la compresión y limitan el paso de gases de combustión hacia la parte inferior del motor.
El sellado depende del perfil, la orientación y la holgura definidos por el fabricante. Los segmentos no son intercambiables por posición. Su instalación exige respetar las marcas y el sentido indicados para la referencia utilizada.
Segmento de control de aceite
El segmento de control de aceite retira el excedente de lubricante de la pared del cilindro. Mantiene una película adecuada para el desplazamiento del pistón y limita la llegada de aceite a la cámara de combustión. Los orificios o pasos de retorno asociados deben permanecer libres.
El sensor de temperatura del aceite del motor forma parte del control térmico en aplicaciones equipadas con este dispositivo. Su diagnóstico debe diferenciarse del examen mecánico de segmentos, cilindro y consumo de aceite.
Ranuras de los segmentos
Las ranuras son canales mecanizados en el pistón. Posicionan los segmentos de compresión y de control de aceite. Sus flancos deben conservar la geometría y la limpieza prescritas. Los depósitos impiden el movimiento correcto del segmento y afectan el sellado.
Bulón o pasador del pistón
El bulón es el eje que articula el pistón con el pie de biela. Transmite fuerzas de combustión e inercia. Según el diseño, puede trabajar con ajuste fijo, semiflotante o flotante. El método de retención y montaje depende de la aplicación.
Partes de la biela y transmisión de carga
Pie de biela
El pie de biela es el extremo de menor diámetro. Aloja el bulón directamente o mediante un casquillo, según el diseño. Su eje debe mantener la alineación indicada por el fabricante para evitar cargas irregulares sobre el pistón.
Cuerpo o caña de la biela
La caña une el pie con la cabeza de biela. Soporta cargas alternas de compresión y tracción. También puede recibir esfuerzos de flexión cuando existe desalineación o carga lateral anormal. No debe enderezarse ni mecanizarse fuera del procedimiento autorizado por el fabricante.
Cabeza y tapa de biela
La cabeza es el extremo de mayor diámetro. Rodea el muñón de biela del cigüeñal junto con la tapa desmontable. Las superficies de unión de cabeza y tapa forman un conjunto apareado. No deben mezclarse con las de otra biela.
Algunas bielas utilizan superficies de separación fracturadas. En estas piezas, la tapa debe conservar su posición y orientación originales. La suciedad o el daño en la zona de unión impiden el asiento preciso.
Cojinetes de biela
Los cojinetes de biela son semicojinetes antifricción instalados entre la cabeza de biela y el muñón. Sus superficies de deslizamiento trabajan lubricadas. Los orificios y pasos de aceite deben quedar limpios y alineados conforme al diseño.
La película de aceite separa las superficies durante el funcionamiento normal. La holgura de cojinete, el estado del muñón, la viscosidad del aceite y el suministro de lubricante determinan la capacidad de carga. La holgura debe medirse con el método y el límite del fabricante del motor.
Pernos o tornillos de biela
Los tornillos de biela fijan la tapa contra la cabeza. Son elementos sometidos a cargas cíclicas. El par, el ángulo de apriete, la lubricación de la rosca y la posibilidad de reutilización son específicos de cada motor. No existe una especificación universal.
La formación en mecánica automotriz complementa la identificación de componentes con procedimientos de medición, montaje y análisis de fallas.
Relación funcional entre las partes del motor
La corona recibe la presión. La falda guía el desplazamiento. Los segmentos conservan el sellado, regulan el aceite y transfieren calor hacia el cilindro. El bulón articula el pistón con el pie de biela. La caña transmite la carga. La cabeza y la tapa sostienen los cojinetes alrededor del muñón.
Estas partes del motor funcionan como un sistema. El desgaste de una superficie modifica la carga sobre las demás. Una holgura incorrecta, la falta de lubricación, una orientación equivocada o el apriete inadecuado pueden causar ruido, consumo de aceite, pérdida de compresión o daño mecánico.
Criterios de inspección y montaje
La inspección debe comenzar con la identificación exacta del motor. Después se consultan las dimensiones, holguras, pares y secuencias del manual de servicio correspondiente. Las piezas se limpian antes de medirlas. Las superficies de unión y los conductos de aceite deben quedar libres de residuos.
El pistón, los segmentos, el bulón, la biela, los cojinetes y los tornillos se comprueban por separado. Luego se verifica su correspondencia como conjunto. Los valores de desgaste y reutilización no se trasladan entre familias de motores.
En aplicaciones diésel, una falla de cilindro también puede tener origen en combustión, inyección o sellado. El análisis de fallas relacionadas con los cilindros ayuda a separar causas mecánicas y causas propias del sistema de combustible en los motores cubiertos por esa guía.
