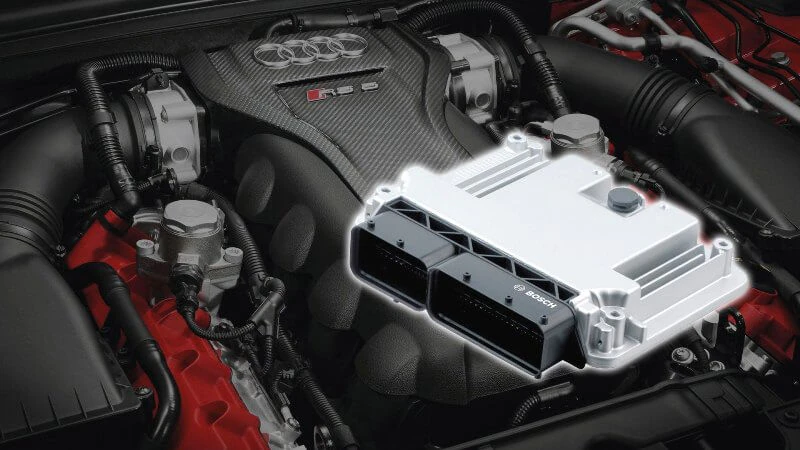

Mapeo de la ECU

El mapeo de la ECU es la modificación de las tablas internas que usa la computadora del motor para decidir cuánto combustible inyectar, cuánto avance de encendido aplicar, qué presión de turbo solicitar, cuánto torque permitir y cómo responder al acelerador según las RPM y la carga. Cuando se habla de mapeo de la ECU, se habla de calibración de software, no de una simple lectura de fallas.

En el taller, el mapeo de la ECU empieza con la lectura del archivo original y la identificación de los mapas que contiene. Esas tablas suelen organizarse por filas, columnas y valores. Una puede relacionar RPM con carga del motor y fijar el torque máximo permitido en cada zona. Otra puede definir presión de turbo, cantidad de combustible, lambda o avance de encendido. Si el archivo se modifica con criterio, se escribe de nuevo y luego se valida con datos reales para comprobar que el motor siga dentro de límites seguros.

Qué es el mapeo de la ECU

El mapeo de la ECU es el conjunto de ajustes que define cómo responde el motor en distintas condiciones de operación. La estrategia no trabaja con un solo valor global, sino con múltiples tablas que la computadora consulta en tiempo real. Por eso una misma unidad puede tener mapas distintos para carga parcial, carga alta, arranque en frío, protección térmica o demanda de potencia.

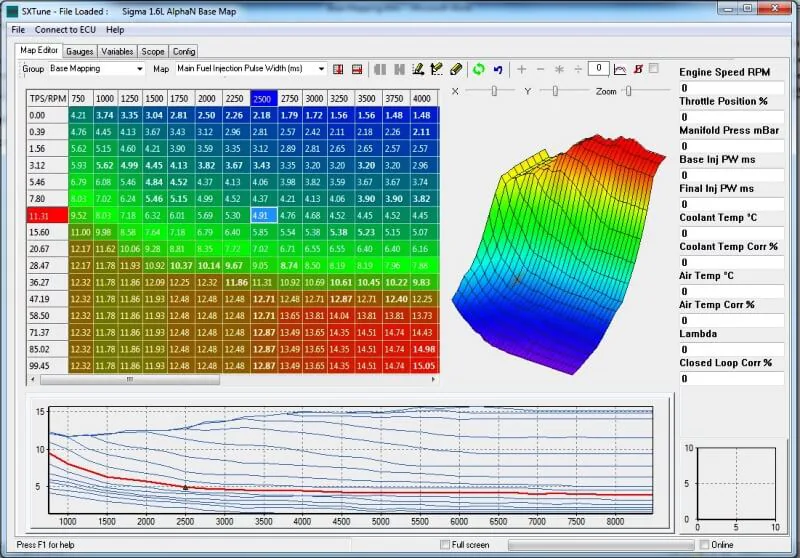

La lógica detrás de los mapas

Un mapa es una tabla interna de la ECU que entrega un valor en función de dos o más variables. Las más comunes son RPM, carga, temperatura, posición del acelerador, presión atmosférica y presión de sobrealimentación. En un mapa bien estructurado, cada eje representa una condición de trabajo y cada celda contiene el valor que la ECU aplicará en esa combinación específica.

En un sistema de gasolina o diésel moderno, la lógica de control se entiende mejor cuando se conoce la arquitectura de la ECU automotriz. El software no improvisa. Busca un valor dentro de una tabla, lo corrige con otras estrategias y ejecuta la orden final sobre inyección, encendido, turbo o mariposa electrónica.

Qué puede tocar un Stage

Stage es un nombre de taller para un nivel de calibración aplicado sobre el software original. No es una norma universal ni una definición única entre fabricantes. En la práctica, un Stage puede cambiar la respuesta del acelerador, aumentar el torque permitido, modificar la presión de turbo, enriquecer o ajustar la mezcla, y alterar los límites de protección para adaptarlos a una combinación concreta de hardware y objetivo de manejo.

El criterio técnico no consiste en subir valores al azar. Un mapeo de la ECU serio conserva coherencia entre demanda, aire disponible, combustible, temperatura de escape y capacidad mecánica del conjunto. Si una sola tabla se eleva sin revisar las demás, el resultado puede ser un motor más brusco, una mezcla fuera de rango o un turbo trabajando fuera de su zona segura.

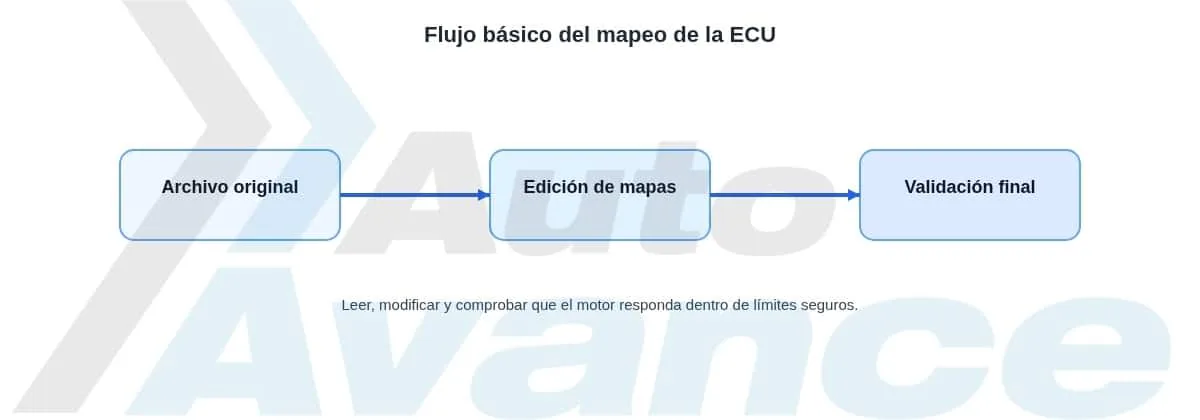

Cómo se trabaja en taller

Lectura del archivo original

El proceso empieza con el archivo original de la ECU. Ese respaldo permite comparar, editar y volver atrás si algo no coincide. En ese archivo suelen convivir mapas de inyección, encendido, limitadores de torque, presión de turbo, gestión de pedal, protección térmica y otras correcciones internas que el software usa para construir la respuesta del motor.

La lectura correcta no solo preserva el contenido. También ayuda a identificar la familia de calibración y la estrategia de la unidad. Si el archivo se interpreta mal desde el inicio, el mapeo de la ECU puede terminar editando tablas que no corresponden al objetivo del trabajo.

Modificación y escritura

Una vez localizados los mapas, se modifican los valores con criterio técnico y se vuelve a escribir el archivo en la ECU. En esta etapa la coherencia entre tablas importa más que el número aislado. El torque permitido debe guardar relación con la presión de turbo, la cantidad de combustible y el avance de encendido. Si una variable cambia, las demás deben acompañar esa decisión.

La escritura correcta no termina cuando el archivo entra a la memoria. Después hay que verificar que la ECU arranque, que no existan errores de integridad y que el comportamiento en ruta corresponda a lo editado. Un escáner automotriz OBD ayuda a revisar códigos, parámetros y reacción del sistema durante esa validación.

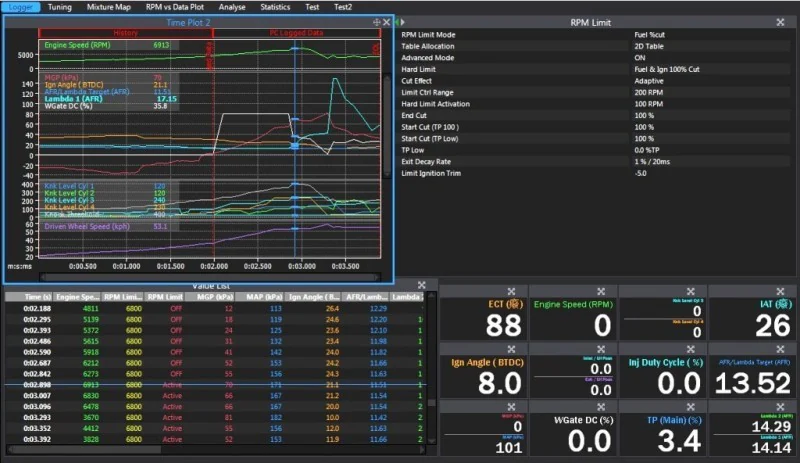

Validación con datos reales

El mapeo de la ECU solo se considera correcto cuando el vehículo se prueba y los datos confirman la calibración. Aquí entra el datalog o log, que registra valores reales del motor durante aceleración, carga sostenida, cambios de marcha y desaceleración. Esa información permite comparar lo solicitado por la ECU con lo que realmente ocurre en el motor.

La lectura del log debe cruzarse con la respuesta de los sensores automotrices. Si el sensor de presión, temperatura, masa de aire o posición no informa bien, la calibración puede parecer incorrecta aunque el archivo esté bien construido. El ajuste solo es confiable cuando entrada, cálculo y salida coinciden.

Conceptos que debes dominar

Mapa

Mapa es la tabla interna de la ECU que define un valor según RPM, carga, temperatura u otras variables. Un mapa puede controlar combustible, avance, boost, torque o respuesta del acelerador. Sin mapas, la ECU no tendría una lógica ordenada para adaptar el motor a cada situación.

Stage

Stage es el nivel de calibración aplicado al software original para cambiar potencia, respuesta o límites operativos. En taller, el término describe una intención de ajuste, pero el trabajo real siempre depende del hardware, de la estrategia del módulo y de la calidad del archivo base.

Flash y EEPROM

Flash es la memoria donde se almacena el programa y gran parte de la calibración de la ECU. Allí viven el firmware y buena parte de las tablas que gobiernan la operación del motor. EEPROM es la memoria usada para guardar configuraciones, adaptaciones y otros datos específicos del módulo. Esa separación importa porque no todo el contenido de una ECU se trata igual al momento de leer, editar o programar.

Checksum

Checksum es la verificación matemática que confirma la integridad del archivo después de modificarlo. Si el cálculo no coincide, la ECU puede rechazar la programación o trabajar con error de validación. Por eso, después de editar mapas, el archivo debe quedar coherente antes de volver a escribirse en la unidad.

Boost

Boost es la presión de sobrealimentación solicitada y controlada en motores turbo. La ECU usa esta variable para decidir cuánto aire puede entrar al motor y cómo debe responder el sistema de admisión con wastegate, geometría variable o control electrónico del turbo. Un boost bien calibrado debe respetar el caudal de aire, la temperatura y la capacidad mecánica del conjunto.

Lambda

Lambda es la relación aire-combustible utilizada para controlar mezcla, rendimiento, emisiones y temperatura. En una calibración correcta, lambda no se trata solo como un número de consumo o potencia. También define margen térmico, estabilidad de combustión y protección del motor bajo carga.

Datalog o log

Datalog o log es el registro de parámetros reales del motor para comprobar y ajustar la calibración. Su valor está en mostrar lo que hace el vehículo, no lo que el archivo promete. Si la presión real, la temperatura real o la carga real se desvían de lo esperado, el log lo expone y permite corregir el mapeo de la ECU con base en hechos.

Cómo pensar una calibración segura

Un mapeo de la ECU no debe buscar solo más potencia. Debe conservar la relación entre aire, combustible, encendido, torque y temperatura. El objetivo correcto es que el motor responda mejor sin perder margen de seguridad ni generar correcciones agresivas del sistema.

Por eso el trabajo no se cierra en el archivo editado. Se cierra cuando la escritura fue correcta, el checksum quedó válido, el datalog confirma la respuesta esperada y el vehículo mantiene estabilidad en uso real. Esa es la diferencia entre una modificación visualmente atractiva y un mapeo de la ECU técnicamente defendible.

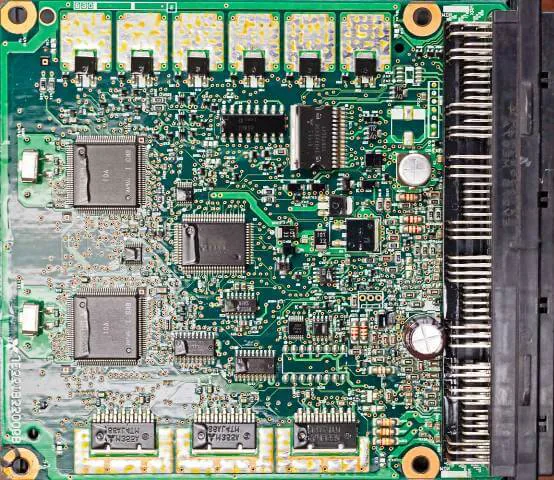

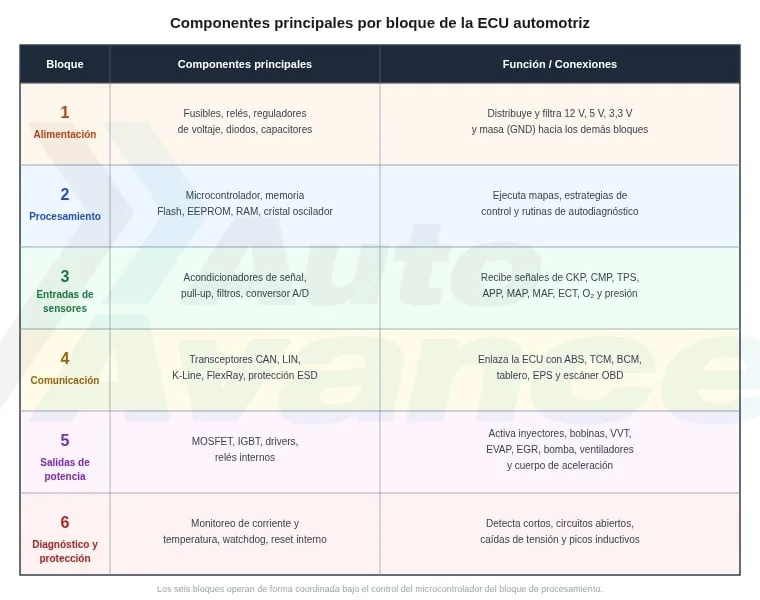

Componentes de la ECU automotriz

La ECU es el módulo electrónico que coordina el funcionamiento del motor y de varios sistemas del vehículo. En su interior, los componentes de la ECU automotriz se agrupan en bloques funcionales independientes, cada uno encargado de una tarea concreta dentro del proceso de control: recibir datos, procesarlos, comunicarlos y ejecutar una respuesta sobre los actuadores. Esta organización por bloques es la base del diseño de cualquier unidad de control electrónico moderna.

Identificar estos bloques resulta útil durante el diagnóstico. Un síntoma como pérdida de comunicación con el escáner, un actuador que no responde o un reinicio inesperado del motor puede rastrearse hasta un bloque específico dentro de la unidad de control. Este artículo describe los seis bloques principales de la ECU junto con los componentes electrónicos que integra cada uno.

Bloque de alimentación: la base eléctrica de la ECU

El bloque de alimentación recibe la energía de la batería del vehículo y la distribuye, regulada y filtrada, hacia el resto de los circuitos internos. Sin una alimentación estable, el microcontrolador, los conversores de señal y las etapas de salida no operan con precisión.

Reguladores de voltaje y líneas de distribución

La ECU recibe alimentación nominal de 12 V desde la batería a través de un relé principal. A partir de esa tensión, los reguladores de voltaje generan las líneas internas de trabajo: 5 V para la referencia de los sensores analógicos y para los circuitos lógicos periféricos, y una línea de masa o negativo común para todo el sistema. En los microcontroladores actuales, un segundo regulador reduce la tensión a 3,3 V o menos para alimentar el núcleo de procesamiento. Esta etapa adicional no siempre se menciona en los esquemas básicos, pero es estándar en el diseño de las unidades de control modernas.

Fusibles, relés, diodos y capacitores de protección

Los fusibles interrumpen el circuito ante una sobrecorriente y protegen el cableado y los componentes internos frente a un cortocircuito externo. Los relés conmutan la alimentación principal de la ECU y de los circuitos de potencia bajo el comando del microcontrolador. Los diodos de protección bloquean la conexión de polaridad inversa y absorben transitorios de voltaje provenientes del sistema eléctrico del vehículo. Los capacitores filtran el rizado de la fuente y estabilizan las líneas de 12 V y 5 V frente a variaciones bruscas de carga, como el arranque del motor o la conexión de un consumidor de alta corriente.

Bloque de procesamiento: el núcleo de cálculo de la ECU

El microcontrolador como unidad central

El microcontrolador ejecuta los mapas de inyección, encendido y las estrategias de control programadas por el fabricante. Procesa de forma simultánea las señales digitalizadas de los sensores, calcula los tiempos de activación de cada actuador y ejecuta las rutinas de autodiagnóstico del sistema. La velocidad de procesamiento determina la resolución con la que la ECU ajusta la inyección y el encendido en cada ciclo del motor.

Memorias Flash, EEPROM y RAM

El microcontrolador trabaja junto con tres tipos de memoria, cada una con una función distinta. La memoria Flash almacena el firmware y los mapas de calibración del fabricante; es no volátil y se reprograma durante una actualización de software o una reprogramación de la ECU. Luego, la memoria EEPROM guarda información que debe conservarse aunque se desconecte la batería: valores adaptativos de mezcla y ralentí, código del inmovilizador y kilometraje, entre otros datos según el fabricante. Finalmente, la memoria RAM almacena los datos de trabajo durante la operación del motor y su contenido se borra al apagar el motor.

Cristal oscilador y temporización

El cristal oscilador genera la señal de reloj que sincroniza todas las operaciones internas del microcontrolador. Esta referencia de tiempo es la base para calcular los ángulos de inyección y encendido en función de la señal del CKP, y para coordinar la comunicación con los demás módulos del vehículo. La frecuencia exacta del cristal varía según el fabricante y el modelo del microcontrolador; no existe un valor único de referencia aplicable a todas las ECU.

Bloque de entradas de sensores: la recepción de señales

Acondicionamiento de señal y conversión A/D

Antes de llegar al microcontrolador, cada señal de sensor pasa por un circuito acondicionador. Este circuito incluye resistencias pull-up, que fijan el nivel de referencia en sensores tipo Hall o de salida de colector abierto, y filtros que eliminan el ruido eléctrico de alta frecuencia generado por el sistema de encendido y los motores eléctricos del vehículo. El conversor analógico-digital (A/D) transforma las señales de voltaje continuo en valores numéricos que el microcontrolador puede procesar.

Sensores de posición y temperatura

El bloque de entradas recibe líneas dedicadas para el sensor CKP (posición del cigüeñal) y el sensor CMP (posición del árbol de levas), cuyas señales sincronizan la inyección y el encendido con el ciclo del motor. También recibe la señal del TPS (posición de la mariposa de aceleración), del APP (posición del pedal acelerador) en sistemas de aceleración electrónica, y del ECT (temperatura del refrigerante del motor), que la ECU utiliza para ajustar la mezcla y el ralentí en frío.

Sensores de carga del motor y composición de gases

Las líneas del MAP (presión absoluta del múltiple), el MAF (masa de aire), el sensor de oxígeno y los sensores de presión de combustible o de aceite completan el bloque de entradas. Estas señales, propias de los sensores del motor, determinan la carga real del motor y la composición de la mezcla aire-combustible, datos que el microcontrolador utiliza para calcular el tiempo de inyección y el avance de encendido en cada ciclo.

Bloque de comunicación: integración con otros módulos

Transceptores CAN, LIN, K-Line y FlexRay

El bloque de comunicación conecta la ECU con el resto de los módulos electrónicos del vehículo mediante transceptores específicos para cada protocolo. El bus CAN (Controller Area Network) es la red principal de comunicación entre módulos de control en la mayoría de los vehículos modernos. El bus LIN (Local Interconnect Network) opera a menor velocidad y conecta actuadores y sensores periféricos. El protocolo K-Line es una línea de diagnóstico de un solo hilo, presente en sistemas anteriores a la generalización del CAN para diagnóstico OBD. El bus FlexRay opera a mayor velocidad que el CAN y se reserva para sistemas de control de chasis y seguridad en las plataformas que lo incorporan.

Protección ESD y enlace con otros módulos

Las líneas de comunicación incluyen circuitos de protección contra descargas electrostáticas (ESD), ya que están más expuestas a transitorios provenientes del arnés del vehículo que las líneas internas de la ECU. A través de estos buses, la ECU intercambia información con el módulo ABS, la transmisión (TCM), el módulo de carrocería (BCM), el tablero de instrumentos, la dirección asistida eléctrica (EPS) y el escáner de diagnóstico conectado al puerto OBD.

Bloque de salidas de potencia: activación de actuadores

MOSFET, IGBT y drivers de potencia

Las salidas de potencia activan los actuadores del motor mediante etapas de conmutación de alta corriente. El MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) es el elemento de conmutación más usado para activar los inyectores de combustible, debido a su baja resistencia en conducción y su alta velocidad de conmutación. El IGBT (Insulated Gate Bipolar Transistor) se emplea en el circuito primario de las bobinas de encendido, donde debe manejar la corriente de carga de la bobina y soportar el pico de voltaje generado al cortar el circuito. Cada salida cuenta con un driver: un circuito que adapta la señal lógica del microcontrolador a la corriente necesaria para activar el MOSFET o el IGBT correspondiente. Algunas ECU integran relés internos para activar circuitos de mayor consumo, como la bomba de combustible o los ventiladores de enfriamiento.

Actuadores controlados desde el bloque de salidas

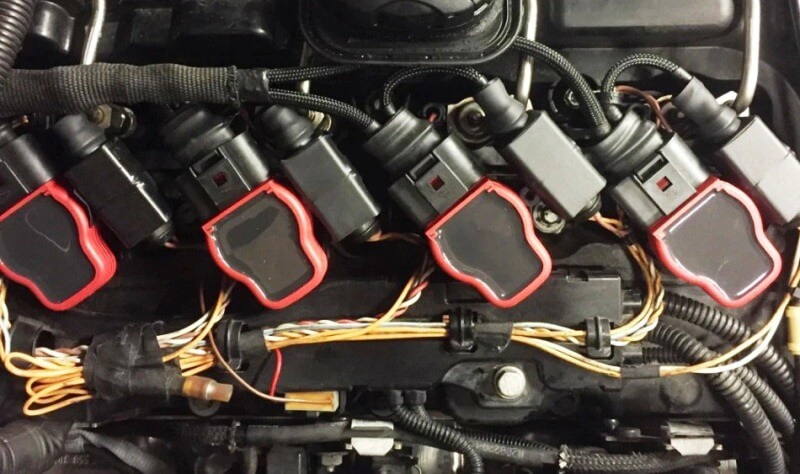

El bloque de salidas controla los inyectores de combustible, las bobinas de encendido, las válvulas VVT (variable valve timing) que ajustan el tiempo de apertura de las válvulas, el solenoide de purga del sistema EVAP (control de emisiones evaporativas), la válvula EGR (recirculación de gases de escape), el relé de la bomba de combustible, los ventiladores de enfriamiento y el motor del cuerpo de aceleración electrónico.

Bloque de diagnóstico y protección: supervisión continua

Monitoreo de fallas eléctricas

El bloque de diagnóstico y protección supervisa de forma continua el estado eléctrico de los circuitos de la ECU. Monitorea la corriente que circula por cada salida de potencia, la temperatura de los componentes críticos, los cortocircuitos a masa o a positivo, los circuitos abiertos y las caídas de tensión fuera de rango en las líneas de alimentación. Cuando detecta una condición fuera de los parámetros esperados, registra un código de falla y, según la estrategia del fabricante, desactiva la salida afectada o activa un modo de funcionamiento limitado.

Watchdog, reset interno y protección contra picos inductivos

El watchdog es un temporizador que supervisa la ejecución del software del microcontrolador. Si el software no responde dentro del tiempo esperado, el watchdog fuerza un reset interno de la ECU para devolver el sistema a un estado conocido. Los circuitos de protección contra picos inductivos absorben la energía liberada al desactivar estos componentes y protegen los MOSFET e IGBT del bloque de salidas de potencia.

Diagnóstico por bloques: la utilidad práctica de conocer los componentes de la ECU automotriz

Conocer los componentes de la ECU automotriz por bloques permite ubicar con mayor precisión el origen de una falla. Un motor que no enciende y no se comunica con el escáner apunta al bloque de alimentación o de procesamiento. Un actuador que no responde a pesar de recibir el comando correcto apunta al bloque de salidas de potencia. Una pérdida de comunicación con un módulo específico, sin afectar al resto del vehículo, apunta al transceptor correspondiente dentro del bloque de comunicación. Esta lógica de diagnóstico por bloques reduce el tiempo de búsqueda y evita el reemplazo de componentes sin diagnóstico previo.

Evitar daños en la ECU

Evitar daños en la ECU , es decir, la Unidad de Control Electrónico (ECU), el cual es el componente encargado de gestionar y optimizar el funcionamiento del motor es de mucha importancia.

Un daño en la ECU no solo deja inoperativo el vehículo, sino que su reemplazo puede superar los costos de múltiples mantenimientos. Por ello, en este artículo técnico —tal cual como hemos visto en nuestros cursos de Auto Avance— te presentamos las causas más frecuentes de fallas y las mejores prácticas para prevenir el quemado de la ECU y evitar costosos reemplazos.

Causas más frecuentes de daño en la ECU

• Inversión de polaridad al arrancar la batería

Al utilizar cables de arranque o arrancadores portátiles, invertir la polaridad o conectar mal los bornes puede generar un cortocircuito instantáneo. Esta sobrecorriente fluye directamente hacia la ECU y otros módulos electrónicos, provocando el quemado de componentes sensibles.

• Evitar daños en la ECU desconectando la batería antes del mantenimiento

Realizar tareas de limpieza de sensores o sincronización del motor sin aislar la batería expone la ECU a picos de tensión accidentales. Desconectar el terminal negativo elimina rutas de corriente no deseada y protege tanto la ECU como otros sistemas eléctricos.

• Uso de herramientas de prueba inapropiadas

Las lámparas de prueba tradicionales consumen más amperaje que el circuito interno de la ECU, por lo que someterla a este tipo de carga puede comprometer su integridad. Un multímetro digital calibrado ofrece lecturas precisas y un consumo mínimo, asegurando mediciones sin riesgo de daño.

• Empalmes sin soldadura y resistencia elevada

Los empalmes rápidos o “conectores por presión” incrementan la resistencia de la línea, generan calor y pueden aislar mal la corriente. Una soldadura correcta garantiza continuidad, evita puntos calientes y protege la señal hacia la ECU.

• Selección incorrecta de fusibles

Cada circuito eléctrico cuenta con un fusible diseñado para interrumpir la corriente en condiciones de sobrecarga. Instalar uno con amperaje superior omite la protección y permite que el sobrevoltaje llegue directamente a la ECU; uno de amperaje inferior puede fundirse innecesariamente y dejar el sistema sin alimentación.

• Conexiones a tierra deficientes

Durante trabajos de carrocería o pintura, es habitual desconectar cables de chasis sin reinstalarlos adecuadamente. Esto genera tierra flotante, interferencias y disparos de picos de voltaje que afectan la ECU y otros módulos.

• Sobrecarga por accesorios eléctricos

La instalación de equipos adicionales (equipos de sonido, luces auxiliares o cargadores rápidos) sin evaluar la capacidad del circuito original puede recalentar el cableado, elevar la resistencia y desestabilizar la tensión que recibe la ECU.

Recomendaciones prácticas para evitar daños en la ECU

• Verificación estricta de polaridad y uso de arrancadores inteligentes

Antes de encender un arrancador externo o usar cables de puente, identifica siempre el borne positivo y negativo, y emplea arrancadores dotados de protección contra inversión de polaridad.

• Procedimiento de desconexión de batería

Apaga el vehículo, espera al menos 30 segundos para descarga interna y luego retira primero el borne negativo y, a continuación, el positivo. Esta secuencia minimiza riesgos de picos de tensión.

• Empleo de multímetro digital calibrado

Utiliza un multímetro con funciones de baja impedancia y fusibles internos en buen estado. Mide voltajes, corrientes y resistencias sin introducir consumos extras en el circuito de la ECU.

• Técnica de soldadura profesional en empalmes

Funde estaño de calidad y añade funda termo retráctil para aislar correctamente los empalmes. Esto garantiza una conexión mecánica y eléctrica estable a largo plazo.

• Selección precisa de fusibles según especificaciones

Consulta siempre el manual técnico del fabricante o los diagramas eléctricos del vehículo para reemplazar fusibles con los valores originales de amperaje.

• Comprobación de conexión a tierra en trabajos de carrocería

Después de pintar o reparar la carrocería, revisa con un multímetro que exista continuidad entre el chasis y el terminal negativo de la batería. Un buen contacto a tierra evita interferencias y picos.

• Evaluación del consumo antes de instalar accesorios

Calcula la demanda total de los nuevos dispositivos y verifica que no supere la capacidad del circuito. En caso necesario, instalar relés y fusibles dedicados para no comprometer el sistema principal.

Prevenir el quemado de la ECU requiere disciplina en el mantenimiento eléctrico y el uso de herramientas adecuadas. Siguiendo estas recomendaciones técnicas, prolongas la vida útil de tu sistema de gestión de motor y evitarás el reemplazo de la ECU, optimizando tanto tu inversión como el rendimiento del vehículo.

Cuerpo de Aceleración Electrónico ¿ Por qué se desprograma ?

Cuerpo de aceleración electrónico o acelerador electrónico, es un elemento que traen los motores modernos, cuya función es regular la aceleración del coche mediante el ingreso de aire al motor. Con esto, la computadora puede mantener las revoluciones por minuto o RPM, es su nivel más eficiente.

Sin embargo, el cuerpo de aceleración se contamina, principalmente cuando no se cambia el filtro de aire del motor, o cuando hay paso de aceite desde la parte baja del motor hacia la admisión.

¿ Realmente se desprograma el cuerpo de aceleración ?

Cuando nos referimos a que el “cuerpo de aceleración se desprograma”, realmente lo que debemos decir, es que la calibración óptima que tiene guardada la memoria de la computadora de motor o ECU, se pierde, y en ese caso debemos calibrar nuevamente a sus valores de fábrica.

Pero ¿ Cuál es la calibración del cuerpo de aceleración de fábrica y dónde está almacenada esta información ?

La calibración del cuerpo de aceleración es un dato que se refiere a los grados de apertura  de la mariposa motorizada que permite el ingreso de aire al motor, a medida que se presiona el acelerador, o con el motor en “marcha mínima” o ralentí.

Estos grados de apertura vienen grabados en el Firmware o configuración de fábrica de la computadora ECU.

A medida que se contamina la mariposa motorizada, se crea una obstrucción para abrir y cerrar, y la ECU ajusta gradualmente sus valores, para compensar la carga del motor, por lo tanto cuando haces mantenimiento al cuerpo de aceleración electrónico, debes notificar con un scanner automotriz a la ECU y resetear estos valores, mediante un proceso que se llama “Ajuste de valores adaptativos”.

Calibrar manualmente el Cuerpo de Aceleración ¿ Qué significa esto y cómo se hace?

Hay modelos que traen sistema de acelerador electrónico, y el ajuste se realiza mediante procesos manuales, como por ejemplo: pisar el acelerador a fondo con la llave en contacto, o quitar y poner contacto un número determinado de veces.

Estos métodos funcionan y varían para cada fabricante.

Esto no significa que sea una calibración manual, de hecho en algunos casos el auto queda aparentemente funcionando bien, sin embargo en la ECU no se resetea el valor de fábrica, hasta que se conecte a la herramienta de diagnóstico.

En la mayoría de los casos queda el motor estable, pero para poder llevar el auto a servicio hasta el dealer o agencia.

Verifica que el auto no tenga DTC

Lo que sucede es que son variaciones mínimas, imperceptibles pero que a la larga influyen en la autonomía de combustible, en el deterioro del catalizador, o incluso en el daño del mismo cuerpo de aceleración.

Por esto es importante verificar el procedimiento recomendado para cada fabricante, al momento de hacer servicio al motor.

Ejemplo de una Calibración Manual del Cuerpo de Aceleración Nissan

Importante: para seguir este procedimiento se recomienda tomar todas las precauciones de servicio en taller automotriz.

1. Asegúrese de que el pedal del acelerador esté completamente libre.
2. Gire el interruptor de encendido a ON (sin arrancar el vehículo) y espere al menos 2 (dos) segundos.
3. Apague el interruptor de encendido y espere al menos 10 (diez) segundos.
4. Gire el interruptor de encendido a ON (sin arrancar el vehículo) y espere al menos 2 (dos) segundos.
5. Apague el interruptor de encendido y espere al menos 10 (diez) segundos.
6. Por último, vas a percibir el sonido del actuador o motor del cuerpo de aceleración cuando hace el proceso de apertura y cierre gradualmente. (es un sonido tipo click).

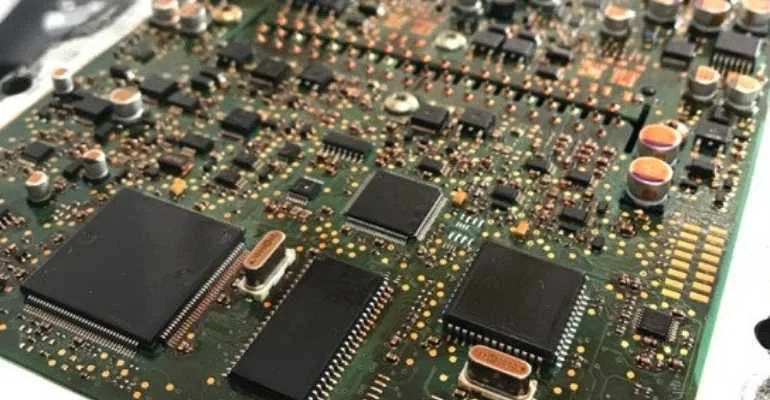

Unidad de Control de Motor pruebas de avería

La Unidad de Control de Motor ECU, también conocida por otros nombres como: computadora a bordo, cerebro de motor, centralita electrónica, es la encargada de regular las funciones de los actuadores del motor. Su función principal es, lograr una inyección de combustible homogénea.

Dentro de los principales fabricantes de unidades de control de motor, encontramos los siguientes:

• Bosch
• Siemens
• Motronic
• Denso
• Fomoco (Pcm de Ford)
• Delphi (Principalmente Ecus para Diesel)
• VDO (Europeos)

A pesar de que las computadoras automotrices son muy confiables, en muchos casos suelen fallar, debido, entre otras causas, a procedimientos de mantenimiento inadecuados sobre el auto.

Causas como: lavar el motor con agua a presión, suministrar carga desde otro coche (conocido como “puente”), instalación de accesorios eléctricos y  audio al auto, se encuentran dentro de las más comunes, al momento de dañar la ECU.

Las fallas del sistema electrónico del auto son difíciles de identificar, son intermitentes y requieren de equipos especializados para solucionar.

Por lo tanto vamos a especificar algunos procedimientos lógicos que te llevarán a la conclusión de que la unidad de control de motor está fallando.

Ruta de Prueba para una Unidad de Control de Motor

Partamos de lo básico, lo primero que debes tener en cuenta, es que la computadora se encuentra allí para una función esencial:

Combinar aire, combustible y chispa, para que se produzca la combustión dentro del motor, y así, generar la potencia necesaria para que el vehìculo se desplace.

Por lo anterior, antes de que llegues a la conclusión de que la computadora ECU está fallando, te sugerimos seguir la siguiente ruta, para descartar situaciones que impidan que se produzca alguno de los tres elementos esenciales de la receta: combustible, aire, chispa.

Suena sencillo, sin embargo, en los autos modernos, para producir estos tres elementos, el sistema electrónico utiliza toda una red moderna de:

1. Sensores de alta precisión que miden a todo momento condiciones de temperatura, presión, posición de componentes, y muchos factores determinantes adicionales.
2. Cableados para transmitir datos mediante una red de comunicación desde y hacia la computadora.
3. Y actuadores robustos que ejecutan acciones sincronizadas mediante comandos emitidos por el cerebro (ECU).

Pero en este caso nos concentramos en descartar lo “simple” para luego adentrarse en lo “complejo”, y llegar a la conclusión de que la unidad de control está averiada.

Ruta de diagnóstico automotriz antes de intervenir la ECU

El auto no da arranque y no enciende.

Batería muerta, baja carga o Falso contacto de los Bornes de la Batería:

Verifique el voltaje de la batería con un multímetro, cargue la batería o conecte un arrancador, verifique el estado de los bornes de la batería, verifique el cable de conexión a tierra del motor que esté en buen estado y firme, porque luego de trabajos de pintura, este punto de contacto queda aislado. Reemplace la batería.

Fusibles abiertos:

Verifique todos los fusibles que alimentan a la unidad de control, verifique si la alarma o el inmovilizador cortan la corriente a alguno de los fusibles. Reemplace fusibles defectuosos.

Relevador de arranque fallando:

Verificar los relevadores del sistema de arranque, para verificar que no esté fallando, o intermitente. Verificar el arranque del motor que no esté “pegado” o “atascado”.

Conectores de la ECU en mal estado:

En algunos casos, el conector de la ecu está mal estado por mala manipulación, y con cables descubiertos, luego de malas prácticas de manipulación. Verifique que no existan cables en corto de corriente, verifique los pines del conector para limpiar suciedad y corrosión. Utilice una brocha y alcohol isopropílico para limpiar los conectores de la ECU.

Encendido acciona con el pedal del clutch o embrague:

En algunos modelos de autos, para que el auto de arranque debe presionar el pedal del clutch o embrague. Verifique este detalle ya que es posible que por este motivo no arranque el auto. Verifique el interruptor ubicado en el embrague ya que puede estar en mal estado.

El auto da arranque pero no enciende

No se produce chispa en el encendido:

Verifique cada una de las bujías, verifique que sean las recomendadas para el modelo del auto, verifique también las bobinas del encendido y el sistema del distribuidor (si es el caso). Es importante verificar que no exista un cableado roto o mal conexión en las bobinas o coil.

No llega gasolina ni al riel ni a los inyectores:

Verifique la presión de la bomba de combustible, verifique si hay alguna línea de combustible abierta u obstruida. Verifique si el filtro de combustible está obstruido. Verifique el relevador de la bomba de combustible y los fusibles. Compruebe los inyectores en banco mediante una prueba de caudal. Lave los inyectores en el ultrasonido.

Sensor CKP en mal estado, con línea de señal abierta, o en corto circuito:

El Sensor CKP es el encargado de enviar la señal de RPM (Velocidad de giro del motor) a la unidad de control del motor. Por lo tanto comprueba esta señal de referencia de 5 voltios, mediante el uso de multímetro. Valide también con un scanner si el dato de RPM en el flujo de datos se muestra al momento de dar arranque al motor.

Este sensor Crankshaft Position Sensor es de VITAL IMPORTANCIA (Ver Video), por lo tanto compruebe su conexión, así como el cableado hasta la ECU.

No hay compresión en los cilindros:

Realice una prueba de compresión sobre cada uno de los cilindros del motor, muchas veces si el auto estuvo por mucho tiempo parado, los anillos del pistón se adhieren a las paredes del cilindro. Por lo tanto una sugerencia válida es aplicar lubricante directamente a los anillos y girar de manera manual el motor.

El auto enciende y luego se apaga o enciende de manera inestable.

Corte en el suministro de combustible:

Compruebe el filtro de gasolina, verifique que no existan fugas de combustible, y verifique el nivel real del combustible (es posible que el medidor del nivel del combustible esté en mal estado)

Es fundamental medir que la presión de combustible sea la correcta en el riel de inyectores (Ni muy alta ni muy baja), ya que en algunos casos instalan una bomba de combustible que no es la sugerida para el modelo del auto.

Flujo de aire de aire en el sistema de admisión no adecuado:

El sensor MAF (Mass Air Flow), o sensor de flujo de aire, es el encargado de medir la cantidad de aire que ingresa al sistema de admisión del motor, para que el motor regule su ingreso al motor mediante el cuerpo de aceleración.

Mida las señales de referencia del sensor MAF (Ver Video), o en su defecto desconecte el sensor para verificar si el motor regula el ralentí. Cambie el sensor MAF si está defectuoso. Compruebe también, que no exista fuga de vacío en alguna manguera.

Problemas adicionales relacionados con la unidad de control de motor

Luego de seguir la ruta de diagnóstico sugerida, hay otros tipos de problemas que se relacionan directamente con la computadora, y que son una alerta para intervenir la misma.

Dentro de los más comunes identificamos los siguientes:

• No hay comunicación con el scanner.
• Códigos de falla DTC que no desaparecen. Luz de advertencia (Check Engine) encendida de manera permanente.
• Problemas permanentes de fuego perdido o Misfire.
• Mezcla rica o pobre. Problemas en el sistema de emisiones, sensor de oxígeno con señales erráticas.

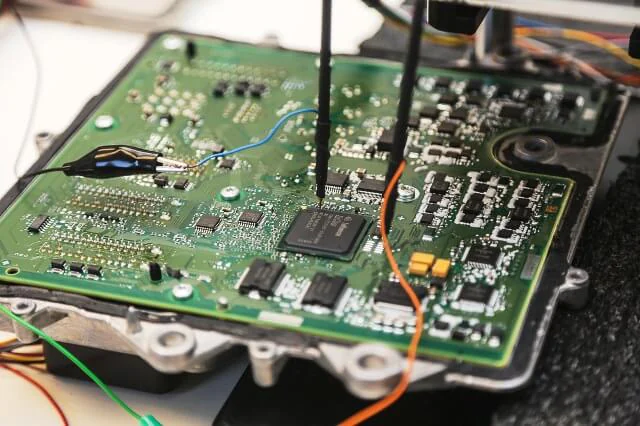

La unidad de control de motor se puede reparar, sin embargo requiere de un conocimiento especializado para no causar daños permanentes en sus circuitos internos.

En el curso de reparación de computadoras te damos las herramientas para que desarrolles esta labor de manera profesional.

De la mano de un ingeniero especialista, te guiamos en los fundamentos de la reparación de computadoras automotrices ECUS.

Una vez aprendas esta habilidad, podrás incursionar en este lucrativo negocio, y sobre todo llevar tu profesión al siguiente nivel.

Reprogramación con J2534

La reprogramación con J2534 es el proceso de reemplazar el Software o calibración de un controlador del ECM o ECU existente, por otro nuevo directamente desde el sitio web aprobado por el fabricante del auto. Este proceso es también conocido como reflash, flashing, o recalibración.

Importancia de contar con equipos para reprogramación con J2534

Los fabricantes de autos están constantemente corrigiendo problemas en el funcionamiento de los autos que lanzan al mercado. Esto lo realizan a través de sus servicios de postventa.

Cuando un cliente lleva el auto al dealer para servicio de mantenimiento programado, se captura la información con la herramienta de diagnóstico, y con estos datos se emiten nuevas calibraciones para los módulos de control ECU que corrigen los fallos detectados.

Normalmente los fabricantes emiten boletines de servicio informando sobre estas fallas comunes.

Para el taller automotriz esto se convierte en una oportunidad, ya que contar con los equipos para J2534 le permite realizar reparaciones de alto nivel, debido a que muchos de los problemas de los vehículos modernos se resuelven instalando nuevos controladores o calibraciones.

¿La reprogramación J2534 aplica solamente para vehículos en garantía?

Esto es falso, actualmente la mayoría de los vehículos que circulan en las calles, requieren algún tipo de calibración. Es como pensar que una laptop o un teléfono móvil va a llegar al final de su vida útil sin necesitar algún tipo de actualización.

Muchos de los problemas relacionados a calibraciones de Ecus incluyen:

• Falsos Códigos de Falla DTC que aparecen de manera intermitente.
• Motor no arranca o arranque difícil.
• Autos con problemas de emisiones.
• Alto consumo de combustible.
• Transmisiones con cambios erráticos.

Muchos de estos problemas afectan tanto a vehículos en garantía, como a vehículos que ya están fuera de la cobertura de la garantía. Por esto J2534 se convierte en una excelente ventaja para los técnicos que se actualizan en el uso de estas herramientas.

¿De dónde nace el concepto de J2534?

El protocolo SAE J2534 estándar, surge por la regulación gubernamental de los países. Según estas normas, los fabricantes no pueden limitar el acceso a la información, y deben permitir que se pueda dar servicio a todos los autos sin excepción ni secretos.

Por lo tanto mediante el protocolo J2534 se permite la comunicación entre una computadora y un auto. A través de un equipo Pass Thru, que hace las veces de llave de acceso, y que da la oportunidad de acceder al software de calibración del auto.

Una vez se logra este acceso, siguiendo los procedimientos adecuados, nuevas oportunidades de diagnóstico y reparación surgen, llegando incluso a tener paso a las funcionalidades originales del fabricante.

¿Qué se necesita para realizar una reprogramación o calibración en una ECU?

1. Equipo Pass Thru J2534.
2. Laptop con un buen acceso a Internet y sin bloqueo de Firewall.
3. Pagar la suscripción o acceso a la plataforma web del fabricante.

Vehículos que pueden reprogramarse usando J2534

Los modelos de vehículos a partir del año de fabricación 2004 deben ser por norma, compatibles con el protocolo de comunicación J2534.

Por norma de la EPA, todos los fabricantes deben disponer de la información, para que los técnicos independientes y talleres certificados, tengan acceso a las calibraciones mediante una plataforma y una herramienta J2534.

Con esto se garantiza que se cumplan con las normas ambientales, ya que la mayoría de estas calibraciones nuevas, afectan la calidad de las emisiones en los diferentes modelos de los autos modernos.

A pesar de que sólo es obligatorio a partir del año 2004, algunos fabricantes suben a su plataforma, calibraciones de modelos de años anteriores, para que puedan ser descargadas e instaladas con J2534.

Incremente sus ingresos programando con J2534 y mejore la calidad de sus reparaciones en el taller. En Auto Avance disponemos de los cursos necesarios para que usted se convierta en un experto de J2534.

Costos para acceder a las Plataformas Web de los fabricantes.

Cada fabricante cuenta con su tabla de precios, sin embargo, para que usted tenga una idea, la mayoría de los accesos están alrededor de los USD 25.

Por ejemplo, General Motor da acceso a su plataforma y biblioteca por USD 55 durante 48 horas, Ford cobra USD 27 por 72 Horas y Chrysler está en promedio USD 35 por el acceso de 72 Horas.

Durante el tiempo de acceso usted dispondrá de datos, diagramas, calibraciones, procedimientos, boletines de servicio y mucho más.

Esto hace que cada día los talleres automotrices sean mucho más especializados, y la tendencia es a que desaparezcan talleres multimarca y se impongan cada vez más los talleres especializados en una sola marca.

Una programación J2534 está en promedio en USD 150 que se cobra al cliente final, aunque estos valores pueden variar dependiendo de la complejidad del caso y del país en el cual se realice el trabajo.

Aquí te compartiremos algunos sitios web OEM donde podrás enlazar tu equipo J2534 y realizar programaciones.

• GM plataforma: http://tis2web.service.gm.com/tis2web
• Ford plataforma: https://www.motorcraftservice.com/
• Chrysler Plataforma: https://www.techauthority.com/
• Toyota Plataforma: http://techinfo.toyota.com/

Recuerda que lo único seguro en la industria de la tecnología es el cambio, por eso es importante actualizarse y estar a la vanguardia de los cambios que surgen.

Julián Castro – CEO Auto Avance

Síntomas Comunes de una ECU Dañada

La Ecu Automotriz es el cerebro del auto, que procesa todos los datos del motor para controlar su funcionamiento. Sin embargo esta computadora puede fallar. La mayoría de las veces esto es ocasionado por un mal procedimiento. Aprende los síntomas Comunes de una ECU Dañada.

¿Por qué puede fallar una ECU Automotriz?

La Ecu automotriz es una pieza de componentes electrónicos. Aunque estas computadoras son fabricadas para trabajar en condiciones extremas, muchas veces por malas prácticas sobre el auto, uno de estos componentes electrónicos internos se puede dañar.

En este caso el auto va a empezar a funcionar de manera inadecuada y por lo tanto existen síntomas de una Ecu Dañada que nos pueden ayudar a detectar estos fallos.

Es importante tener en cuenta que un mal funcionamiento de la Ecu automotriz pone en riesgo la seguridad del auto, por lo tanto la recomendación es visitar a un experto si nota alguno de estos síntomas.

Síntomas de una computadora automotriz ECU averiada o quemada.

Las funciones clave de la ECU son regular el sistema de encendido, la cantidad de combustible que se inyecta al motor.

Esto se logra mediante la lectura de los mapas de rendimiento almacenados, y el uso de señales de los sensores que monitorean el motor.

Sin embargo muchos de los síntomas que se presentan en los autos modernos, pueden ser comunes, y estos síntomas se complementan con los DTC o Códigos de Fallas que se presenten.

Tipo de Fallo o Avería de las Ecu Automotrices:

Síntomas relacionados al Encendido:

Auto no arranca, auto arranca muy difícil, problemas de arranque en frío, motor detiene la marcha, problemas de marcha mínima o ralentí, vehículo con marcha acelerada, fallo de encendido, auto pierde potencia.

Posible problema del Encendido:

Sin señal en alguna de las bobinas de encendido o todas las bobinas sin señal, no hay pulso en los inyectores o en algún inyector, problemas de comunicación con la ECU.

Síntomas del auto en marcha:

Problemas para hacer cambios de la trasmisión, o mal funcionamiento de los cambios de la trasmisión.

Los sensores de velocidad de transmisión se utilizan para calcular la relación de transmisión real de la transmisión mientras está en uso.

Posible problema de la Transmisión en Marcha:

Sensor de velocidad de transmisión en mal funcionamiento, problemas con la señal del sensor de velocidad, problemas con el chip o driver que regula los solenoides de los cambios de marcha en la transmisión.

Síntomas de Averías en la Programación de la ECU:

Vehículo en modo de prueba (auto no acelera o marcha regulada). Esta es una condición en la cual la Ecu con el fin de no causar daños en los componentes del motor, se auto regula y no permite acelerar para que no se causen daños graves.

Posible problema de Averías en la Programación de la ECU:

Esto se presenta cuando la información de alguno de los sensores es errático, por lo tanto la lógica de la Ecu regula los actuadores de motor, hasta que logre obtener una prueba de monitoreo.

Conclusiones para los Técnicos Mecánicos Automotrices

Por último, cuando se accede con el scanner automotriz, y se logran leer códigos de falla o DTC relacionados a problemas de la Ecu.

Por lo general esto es una señal de que debe ser intervenida para su reparación o reprogramación.

Hoy en día los técnicos mecánicos deben estar en la capacidad de diagnosticar fallos relacionados a las computadoras automotrices.

Estas pruebas deben ser realizadas con los diagramas originales del coche, y también utilizando las herramientas apropiadas para medir señales.

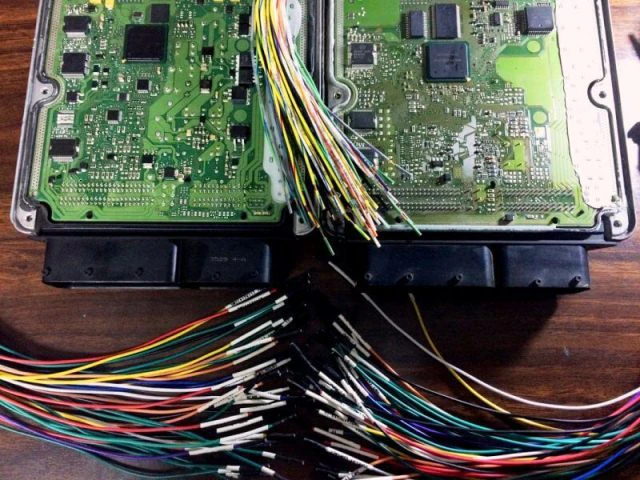

Reparar la ECU – Señales de ECU defectuosa

Cómo reparar una ECU puede resultar fácil o difícil, dependiendo del tipo de problema o de los equipos e información con la que se cuenta. Pero ¿Qué hay detrás de este negocio, y se puede llegar a reparar Ecus sin conocimientos de mecánica y electrónica?

En esta guía te ayudaremos a conocer más sobre la reparación de Ecus, y las pautas para determinar si es un problema mecánico. Electrónico o software.

¿Qué es la ECU o ECM?

La ECU es la computadora que procesa toda la información que emiten los sensores del auto, y mediante el uso de un software incorporado o firmware, procesa los comandos que se deben ejecutar por parte de los actuadores y demás componentes del motor.

Esto incluye ajustes en la inyección, ajustes en el tiempo del encendido, comandos a otras computadoras del auto, pruebas sobre el sistema de emisiones.

Problemas relacionados a la ECU automotriz y que conllevan a su reparación.

Si experimenta algunos de estos problemas es posible que requiera una intervención a la ECU para reparar electrónicamente, sin embargo esta debe ser la última opción.

Primero se deben ejecutar todas las reparaciones necesarias en la carta de diagnóstico del auto, ya que la reparación de la ECU puede resultar costosa.

En algunos casos se acude a la reparación de la ECU sin antes solucionar problemas existentes en el auto, y al momento de instalar la ECU, el fallo persiste. Incluso conocemos casos en los cuales hay algún tipo de corto circuito que daña la ECU nuevamente, luego de ser reparada.

Una falla común es esta: El auto no arranca

Cuando el auto no arranca, lo primero sería revisar el sistema de carga, así como el sistema de encendido. Sin embargo una ECU defectuosa podría enviar un voltaje inadecuado al sistema.

Además este tipo de fallas se presenta cuando la ECU no envía señal a los sensores esenciales para hacer andar el motor. Por ejemplo si una ECU no envía el voltaje de referencia al sensor CKP, o no recibe la señal del CKP, debe ser intervenida para su reparación.

Luz Check Engine o Testigo Luz Mil encendida.

Cuando la Luz de Check Engine se mantiene encendida, aun cuando se han rastreado los códigos de falla, solucionado los problemas y borrado los códigos DTC.

Lo que sigue es realizar una prueba de la ECU. En este caso se deben revisar los circuitos relacionados al DTC que tiene pendiente de borrado. Un buen proceso sería simular las señales relacionados al código de falla.

Consumo alto de Combustible

Una ECU fallando puede causar alto consumo de combustible. La proporción de la mezcla de AF Aire-Combustible es controlada por el procesamiento de la ECU, teniendo en cuenta los datos recibidos de los sensores del motor y del sistema de emisiones.

Haga un seguimiento del consumo de combustible y si detecta que la relación Klm/Galón disminuye considerablemente con respecto a la tabla de consumo de su modelo, debe intervenir la ECU para su reparación.

Tenga en cuenta realizar mantenimientos programados para los vehículos que se atienden en el taller e informe a sus clientes.

Cambios fuera de tiempo en la Caja o Transmisión Automática

Cuando se presenta cambios de marcha a destiempo en la caja, puede estar relacionado a una ECU defectuosa. La ECU se comunica con el módulo de la Transmisión Automática o TCM, por lo tanto si existe problema con las señales del sensor de posición del árbol de levas CMP y sensor de posición del cigüeñal CKP, esto afectará directamente al cambio de marcha de la transmisión.

Una prueba o reparación de la ECU se debe realizar en un taller especializado. Se necesitan equipos y software originales de la marca para garantizar que una intervención sea exitosa. Además de ser un negocio muy rentable, el técnico se debe especializar en este tipo de reparaciones para mejorar la calidad de vida en su trabajo.

Julián Castro de Auto Avance

Señales de una computadora de motor defectuosa, fáciles de detectar aunque no sepas cómo reparar la ECU

• Pasar o recibir carga de un auto a otro, e invertir la polaridad.
• Apagado intermitente del Motor
• Encendido Defectuoso – Pérdida de Chispa en el encendido.
• No hay pulso de Inyección.
• Arranque del motor prolongado.
• No existe comunicación de la ECU con el Scanner.
• P0601 DTC Error De Suma de verificación del módulo de control interno ECU

Aprende a Reparar Computadoras Automotrices con nuestro Curso Avanzado de Reparación de ECUS.

Chip Tuning o Reprogramación de Ecu

El Chip Tuning o Reprogramación de Ecu consiste en incrementar la potencia del auto, sin modificar físicamente el motor o también modificando ambos. Esto es posible ya que se alteran los mapas de configuración de la ECU (Computadora Automotriz o Centralita Electrónica) mediante software.

¿Cuáles parámetros se modifican en la ECU mediante el Chip Tuning?

Una ECU o Centralita de Motor viene con unos parámetros de fabrica. Estos se programan para cumplir los estándares de calidad y emisiones de cada mercado. Sin embargo estos parámetros en la mayoría de los casos vienen limitados en cuanto a las condiciones de potencia. Por lo tanto mediante el Chip Tuning o Reprogramación se modifican los siguientes datos en la memoria de la ecu:

1. Tiempo del encendido.
2. Ajuste de la relación de estequiometría Aire y Combustible.
3. Mayor Aceleración y mayor inyección.
4. Eliminar Limitadores.
5. Agregar dispositivos controladores externos.

1. Modificar el Tiempo del Encendido.

Para entender como funciona el tiempo del encendido, debemos pensar lo que sucede en el motor. El pistón esta presionando aire en el cilindro en la carrera de compresión por lo tanto el encendido se debe aplicar en el momento exacto (Punto muerto superior) para que cuando ocurra la inyección, se encienda la mezcla y ocurra la explosión. Por lo tanto el aprovechamiento de la energía y el tiempo de encendido es fundamental para el fabricante.

El ECM controla el encendido para que se produzca en el momento preciso, sin embargo al avanzar el tiempo (encendiendo la chispa antes) aumenta la probabilidad de generar golpe de motor (Knock).

Sin embargo se puede modificar el encendido e incrementar el octanaje al combustible para que se eliminen las explosiones, y evitar daños en el motor. Para esto se complementa el Chip Tuning con aditivos que incrementen el octanaje al combustible.

2. Ajuste de la Mezcla Aire Combustible:

La gasolina compuesta por octanos tiene una relación de aire combustible de 14.7:1 esto significa que por cada gramo de combustible que se quema durante la combustión, se necesita 14.7 gramos de aire.

Según SAE, la potencia máxima se produce a una relación AFR (Air Fuel Ratio) de 12.5:1, mientras que la máxima eficiencia termodinámica se produce a una relación AFR de 16:1. Por eso mediante un modificación de los mapas y de la relación AFR se puede lograr mayor potencia.

Los fabricantes programan un AFR que sea eficiente pero que cumpla con las normas de emisiones requeridas para cada país. Es decir que se sacrifica energía con el propósito de cumplir los estándares requeridos para cada mercado.

Por otro lado si se agrega turbo al motor, se puede “jugar” de una mejor manera con el parámetro de AFR, ya que se permite manejar unas temperaturas inferiores en la cámara de combustión.

3. Mayor impulso:

Para lograr una mayor aceleración es muy simple. Se debe aumentar la cantidad de aire que entra al motor, y aumentar la cantidad de combustible que se inyecta a la cámara de combustión. Esto se logra modificando los parámetros del Turbo (en el caso que el vehículo cuente con un turbo alimentador) y además modificar el tiempo de inyección (El tiempo de inyección se mide en milisegundos).

Sin embargo esto hace que se aumente la temperatura de la cámara de combustión por lo que los materiales de los pistones, cilindros y anillos, pueden sufrir fatiga.

Para evitar esto, venden kits de pistones y encamisado de cilindros con aleaciones especiales que permiten un mayor performance. De lo contrario debe tener en cuenta que estos parámetros no se pueden alterar en la ECU en altos valores.

4. Eliminar los Limitadores de RPM mediante el Chip Tuning :

Consiste en eliminar el corte de RPM, es decir el controlador que hace que el vehículo no pueda acelerar mas de ciertos picos. Esto se debe a que los fabricantes programan la computadora del auto para que maneje un limite seguro máximo de las RPM.

Esto puede suceder por muchos factores: emisiones, eficiencia, seguridad, sin embargo un factor importante puede ser que el vehículo no esté en la capacidad de inyectar el suficiente aire al motor. Por lo tanto debe estar seguro que el auto que se modifique mediante chip tuning o reprogramación de la ecu, tenga los elementos que garanticen una mezcla suficiente en sus mayores condiciones de performance.

¿Qué es un Mapa de ECU en Chip Tuning?

El mapa de la ECU es el software que viene configurado de fabrica y este viene grabado previamente en la memoria. Estos datos vienen en cuadrículas de 64 Datos es decir 8 por 8. Utiliza un sistema que se llama interpolación para calcular los valores que se encuentran entre esas cuadrículas.

Entre mayores filas y columnas tenga un mapa (X Y) mayor será la precisión para configurar los parámetros.

Centralita Electrónica

La Centralita Electrónica o ECU (Engine Control Unit), es una unidad estructurada de componentes electrónicos o hardware, que recibe señales o datos y emite comandos e información. Esto lo hace, mediante el uso de un programa o Software incorporado en la memoria de la unidad. En los coches modernos toda la tecnología gira entorno a las centralitas que vienen incorporadas. Por lo tanto, en los programas que diseñan los diferentes fabricantes para hacer funcionar el coche y cumplir con todas las normas de emisiones y rendimiento.

Centralita Electrónica ¿Cómo funciona y cuál es su importancia?

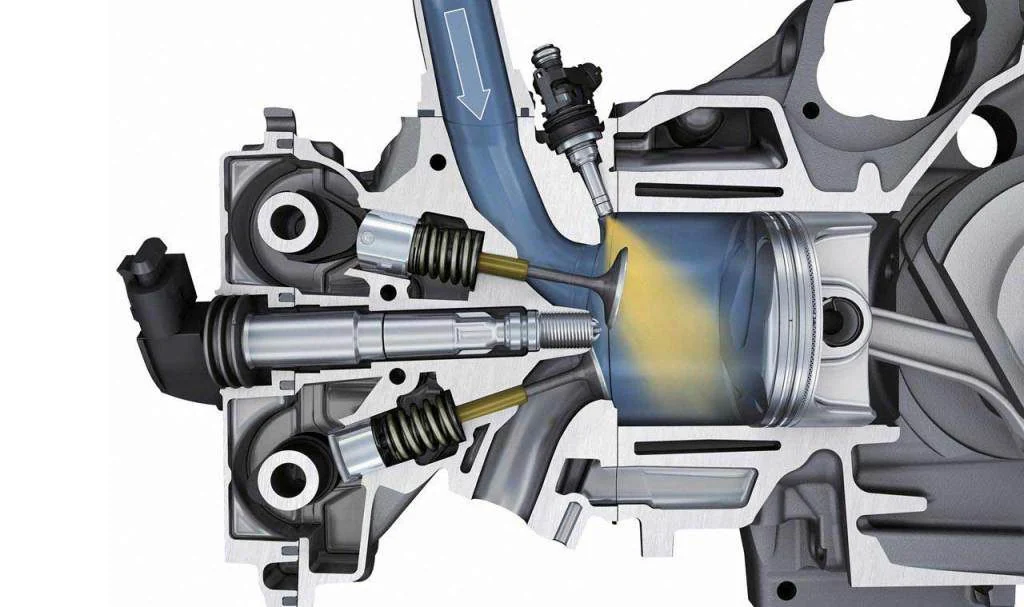

Un sistema de centralita electrónica de inyección de combustible tiene varias funciones. Una  de las funciones más importantes de la ECU es que controla la mezcla de combustible utilizada por el motor del coche.

La unidad de control del motor o la ECU determina la cantidad de combustible que debe inyectarse en el motor. Este programa de computadora recibe varios datos y los calcula para obtener la cantidad apropiada.

La centralita electrónica en un sistema de inyección electrónica de combustible, también determina cuándo es el momento adecuado para entregar la relación de aire y combustible al motor.

Este proceso se llama duración de inyección o ancho de pulso de inyección.

Por lo tanto, si esta centralita recibe datos erróneos,  va a enviar  acciones erróneas, así que lo primero que tenemos que hacer es analizar que las señales de entrada que proceden de los sensores, estén en las medidas correctas de acuerdo a los diagramas del coche.

Los diferentes fabricantes de coches tienen implementados software que varían las condiciones de rendimiento, economía de combustible, y emisiones.

Dentro de los fabricantes de centralitas más importantes encontramos a Bosch y Magneti Marelli.

Componentes de la Centralita Electrónica ECU

Convertidores de señales de análogas a digitales: encargados de leer  las salidas de algunos de los sensores del coche, como el sensor de oxígeno. La salida de un sensor de oxígeno es un voltaje analógico, generalmente entre 0 –  1,1 Volts (V). El procesador de la centralita solo entiende los números digitales. Por lo anterior,  el convertidor de señales de análogas a digitales, cambia este voltaje a un número digital de 10 Bits.

Salidas digitales de alta: en muchos coches  modernos, la ECU activa las bujías (bobinas de encendido). Además, abre y cierra los inyectores de combustible y enciende y apaga el ventilador de motor. Todos estos comandos necesitan salidas digitales. Una salida digital está activo o inactivo, es decir, que no hay ninguna acción intermedia.

Convertidores de señales de digitales a análogas: En algunos casos,  la centralita electrónica  tiene que proporcionar una salida de voltaje análoga para impulsar algunos componentes del motor. Por lo anterior, dado que el procesador en la ECU es un dispositivo digital, necesita un componente que pueda convertir el número digital en un voltaje análogo.

Chips de la Red Can: Los chips de comunicación de la red de datos del coche, utiliza varios estándares. Sin embargo, el que está comenzando a dominar las comunicaciones dentro del automóvil se llama CAN.

Este estándar de comunicación permite velocidades de comunicación de hasta 500 Kilobits por segundo (Kbps). Esta velocidad se está volviendo necesaria porque algunos módulos comunican datos al bus cientos de veces por segundo.

Si quieres aprender a reparar centralitas electrónicas, te recomendamos el siguiente curso:

Reparación de Centralitas ECUS
