Los autos modernos se distinguen por su tecnología, seguridad y confort. Para lograr esta sofisticación, los fabricantes instalan unidades de control o computadoras. Cada una de estas computadoras, cumple con una función específica. Para comunicar datos entre sí, los vehículos cuentan con un sistema multiplexado automotriz que es una técnica de comunicación de datos en red.

Cada fabricante tiene una técnica propia de interconexión, pero hoy en día existen algunos protocolos que son estándar, sobre todo lo relacionado con el tema de las emisiones y Powertrain o tren motriz.

Así mismo, el sistema de comunicación de una red automotriz, está compuesto por cableado, que utiliza una técnica denominada multiplexado automotriz.

Esta técnica tiene la particularidad que facilita la mezcla de dos o incluso más señales. Dichas señales pueden ser transmitidas por un solo medio o canal. Además, permite la posibilidad de tener varias comunicaciones, al mismo tiempo, mediante un elemento conocido como multiplexor.

¿Cuántas computadoras puede traer una red de comunicación de un vehículo moderno?

Hoy en día, en un vehículo de media gama, se pueden encontrar entre 4 a 10 computadoras, y en vehículos de alta gama se pueden encontrar hasta 40 computadoras.

Cada una de estas computadoras o módulos,  tiene una gestión electrónica completamente independiente, pero al mismo tiempo comparten muchos datos entre sí, mediante la red de comunicación multiplexada.

Por esta razón, se hace viable  la incorporación de sistemas de confort, chasis y emisiones, y si no fuera por el sistema multiplexado, sería imposible poder tener todos estos módulos, instalados.

Redes Multiplexadas

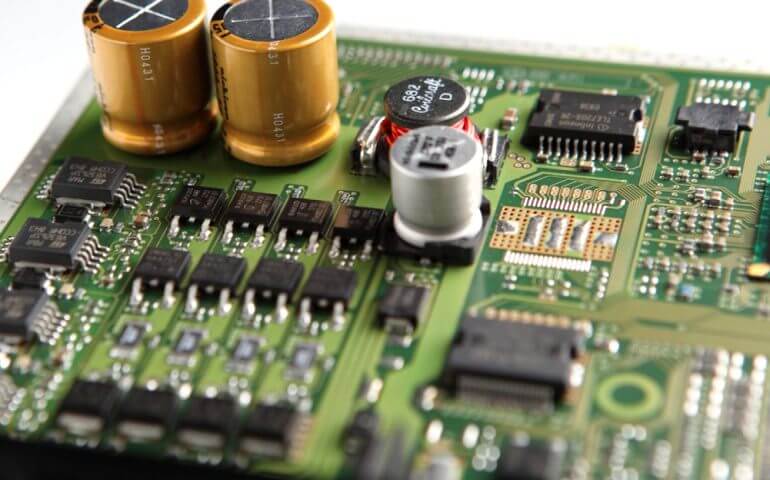

ECU Unidad de Control de Motor

Algunos de los módulos instalados, más utilizados por diferentes marcas de autos, son por ejemplo:

PCM: Control electrónico del tren motriz (Conjunto motor y transmisión).

TCM: Control electrónico de la transmisión.

ABS: Control electrónico sistema de Frenos Antibloqueo

BCM:Control electrónico de la carrocería.

IPC: Módulo de control del cuadro de instrumentos.

EHPS: Módulo de control del sistema asistencia electrohidráulica.

TPM: Sistema de monitoreo presión neumáticos.

INMO: Sistema de control de seguridad llave codificada.

VTD: Sistema de detección sistema antirrobo.

EBTCM: Sistema de frenos anti bloqueo para GM.

DDM: Módulo de la puerta del conductor.

RFA: Módulo Radio Frecuencia.

IPM: Módulo de fusibles electrónicos.

¿Cómo se puede diagnosticar un fallo en el multiplexado automotriz o red automotriz?

Cuando se pretende diagnosticar estos sistemas es necesario  el uso de herramientas un poco más complejas de lo normal.

Por ejemplo, el uso del OSCILOSCOPIO es fundamental, puesto que un problema de este tipo.

Muchas veces, al parecer un fallo en la red, no hay comunicación con el Escáner Automotriz, y en ese caso un diagnóstico convencional, nos dejaría fuera de lugar al no tener la posibilidad de leer los códigos de avería o DTC’s.

Análisis de la señal en un sistema Redes con Multiplexado Automotriz

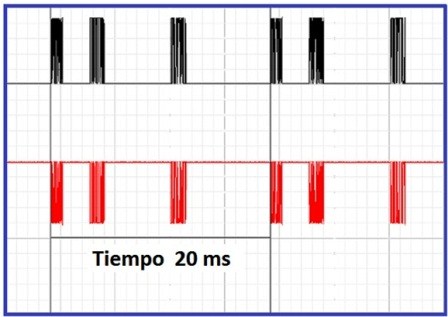

Si se analiza  una red de un vehículo, por ejemplo un sistema CAN (Control Area Network) se podría tener una imagen como la mostrada en la gráfica inferior.

  Redes Multiplex

Estas señales pueden encontrarse en diferentes modelos de vehículos, y aunque electrónicamente tienen similitudes, cada una de ellas cuenta con una arquitectura particular.

La manera como cada fabricante realiza la unión electrónica de los módulos se conoce como arquitectura de RED.

Curso Completo de Redes CAN – Acceso Inmediato

Este tipo de arquitecturas son cada vez más complejas y en algunos casos se utilizan sistemas más modernos, por ejemplo  inalámbrico, o fibra óptica.

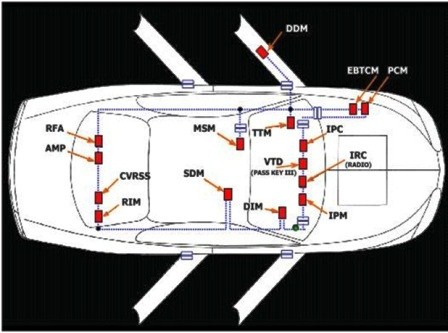

En la gráfica inferior se puede apreciar un ejemplo de un vehículo con una arquitectura de red compleja.

Redes Multiplex

La manera como vienen enlazado los módulos, permite mediante un plano eléctrico, el estudio de cada una de las redes.

Luego algunos fabricantes disponen de puntos clave para realizar las mediciones, principalmente utilizando osciloscopio automotriz y escáner.

Aunque en muchos casos el escáner no funciona, puesto que cuando una red está averiada, el sistema no permite comunicación entre los módulos, y menos con el escáner.

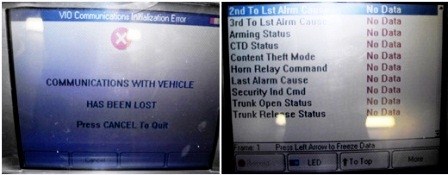

¿Qué hacer cuando no comunica el escáner en un problema de redes CAN?

En la gráfica inferior se aprecia un ejemplo de este problema:

Redes Multiplexado Automotriz

Una vez que se logra la comunicación con la herramienta de diagnóstico, el sistema genera un DTC (Códigos de Falla), que para este tipo de fallos, empiezan por la letra «U» – UXXX.

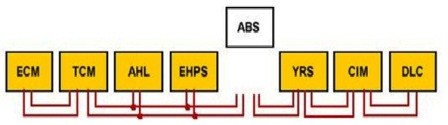

Esto significa problemas de RED o NETWORK, por ejemplo si el módulos ABS queda fuera de esta  RED.

Redes Multiplex

La ECU cargará el código de falla U0121, que informa que existe una pérdida de comunicación entre el ECU y el módulo del sistema de frenos ABS.

Redes Multiplex

En estos casos, lo más recomendable es analizar muy bien el problema, determinar cuál es el origen de la falla, buscando desarmar y cambiar , la menor cantidad de cableados o módulos, puesto que un mal diagnóstico puede llevar a cambios innecesarios, que en estos casos significa miles de dólares en pérdida.

Imagina que puedes llegar a dominar estas técnicas de reparación. De seguro que te vas a destacar en tu sector y esto representará mayores ingresos.

Por esto hemos diseñado un curso completo de Redes Automotrices, al cual puedes acceder haciendo click AQUÍ.

Sistema de Redes y Multiplexado
